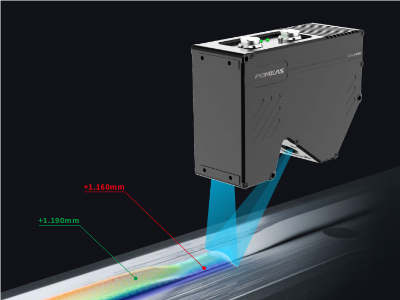

LPS線激光輪廓傳感器——2D/3D尺寸毫米級捕捉
想用激光掃描實現「產品三維建模+尺寸測量」卻苦于進口設備天價？普密斯LPS系列線激光輪廓傳感器可能是你的最優解！今天從光學設計、CMOS選型到點云算法，帶你拆解這顆國產黑科技傳感器如何以萬元級成本，實現±0.01mm重復精度！
LPS線激光輪廓傳感器測量原理

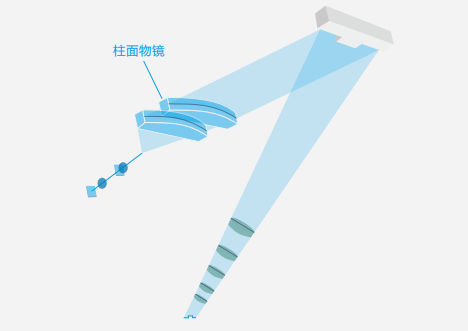

通過高精度柱面物鏡將激光束擴散為穩定線型光源，投射至物體表面形成漫反射；反射光經光學系統在CMOS傳感器成像，通過分析激光線的位置偏移與形變數據，實時計算目標物的位移量及輪廓形狀，確保復雜曲面的深度信息無損捕獲。

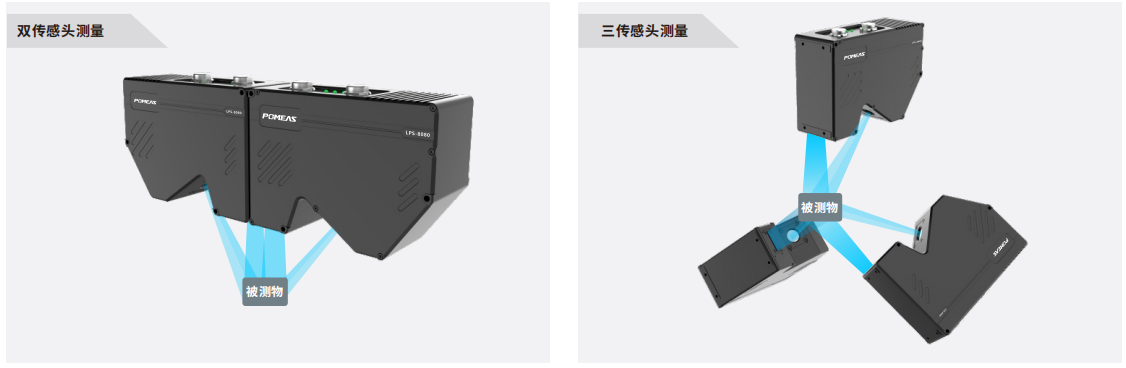

測量演示圖

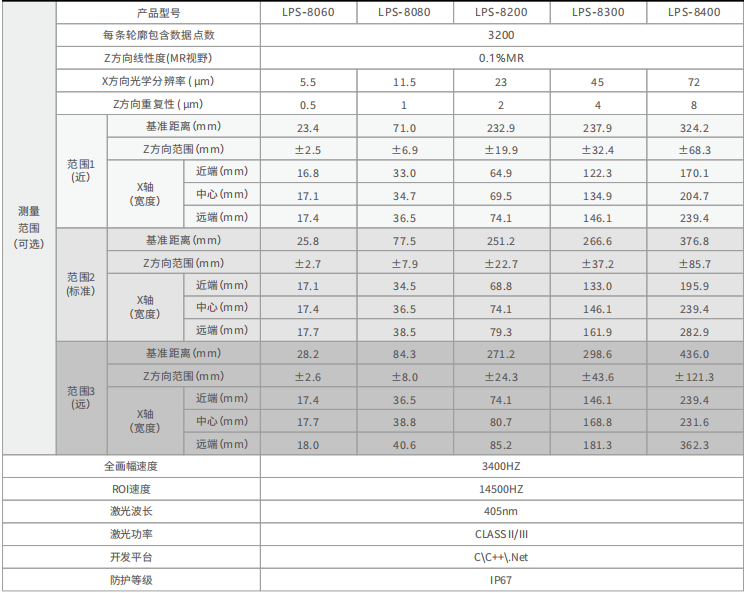

LPS線激光輪廓傳感器選型參數
