Analog Devices Inc. AD3542R雙通道數模轉換器（DAC）是一款超快速、低漂移、16位精度、電壓輸出轉換器。 該系列AD3542R DAC是16個MUPS、多IO SPI，配置有多種電壓范圍。AD3542R在2.5V的固定基準電壓條件下工作。此系列器件設計有三個漂移補償反饋電阻器，用于調節輸出電壓的內部互阻抗放大器（TIA）。AD3542R的典型應用包括儀器儀表、醫療設備、數據采集系統和光學通信。

數據手冊：*附件：Analog Devices Inc. AD3542R雙通道數模轉換器數據手冊.pdf

AD3542R具有多個輸出范圍，因為偏移和增益調節寄存器支持其生成。這些轉換器可在快速模式下驅動，實現最大速度或精密模式，從而實現最大精度。AD3542R轉換器兼容1.2V和1.8V邏輯電平，可配置為單SPI模式、雙SPI模式和同步雙SPI模式。

特性

• 16位分辨率
• 在快速模式下具有16 MUPS單通道速率
• 精密模式下具有11 MUPS單通道速率
• 小信號穩定時間：78ns（0.1%精度）
• 大信號穩定時間：100ns（0.1%精度）
• 超小毛刺脈沖：<50pV×s
• 超低延遲：5ns
• -105dB（1kHz THD時）
• 兼容1.2V和1.8V邏輯電平
• 2.5V內部電壓基準
• 最大溫度系數：10ppm/°C
• 4mm×4mm LFCSP小尺寸封裝
• 擴展工業溫度范圍：-40°C至150°C
• 高度可配置的輸出電壓范圍和偏移
• 單（經典）通道和雙通道SPI模式
• 多個誤差檢測器，包括模擬和數字域

應用

• 儀器儀表
• 環路中的硬件
• 過程控制設備
• 醫療器械
• 自動化測試設備
• 數據采集系統
• 可編程電壓源
• 光學通信

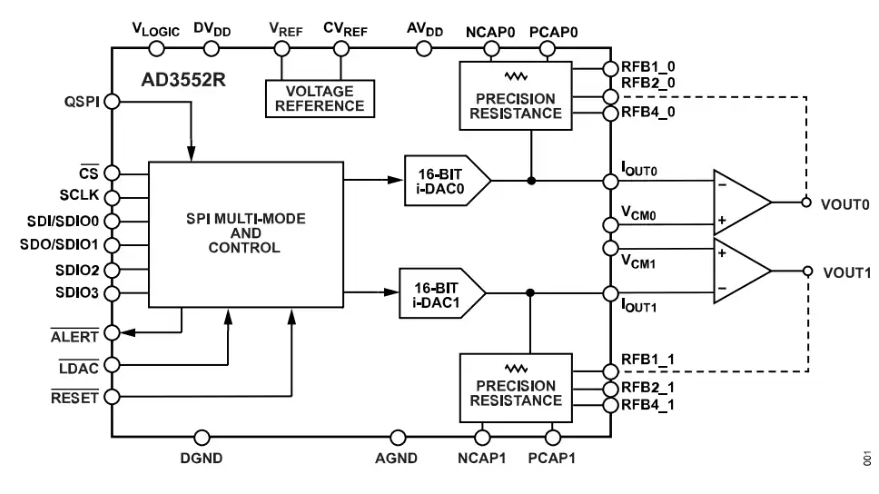

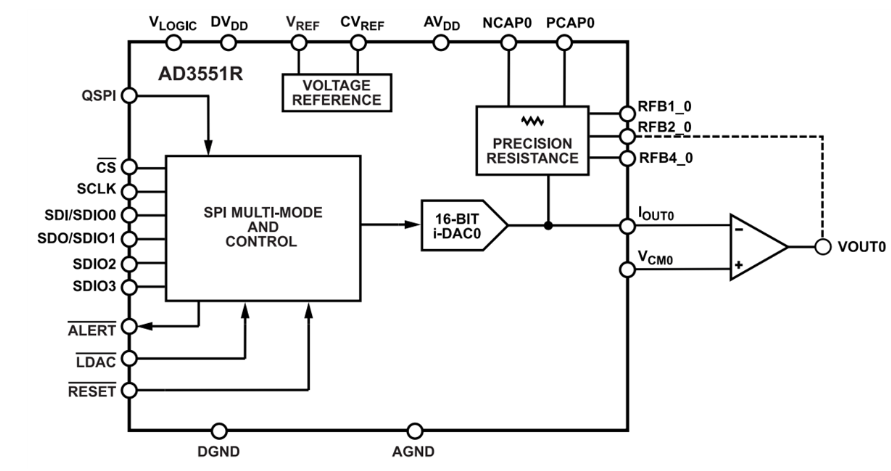

功能框圖
