常用的放大器配置設計方程式有哪些_20個放大器配置設計方程式
一般來說，放大器會接受低電平、高源阻抗信號，將其變成高電平、低源阻抗信號，以便能夠以更高的精度和保真度進行處理。當然，放大器的種類非常多，除運算放大器外，還有功率放大器、射頻放大器、儀表放大器等，不同放大器適合與不同類型的傳感器接口。多數復雜的放大器都是通過組合運算放大器構建的。

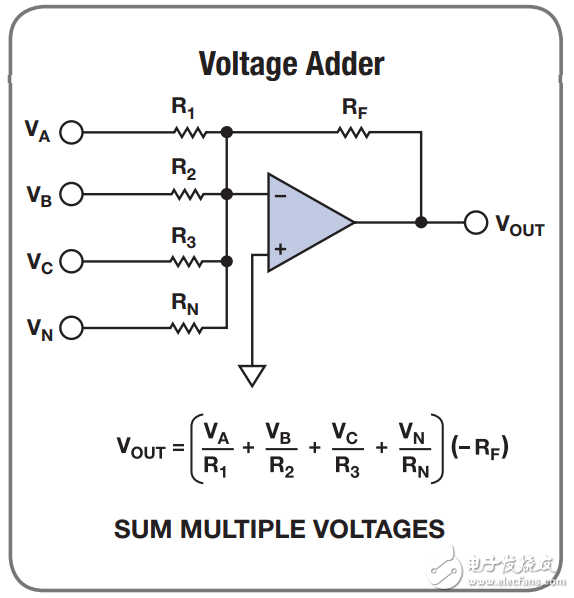

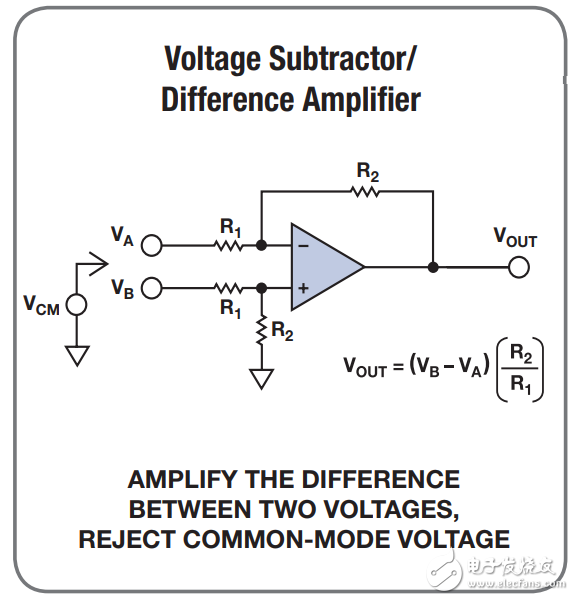

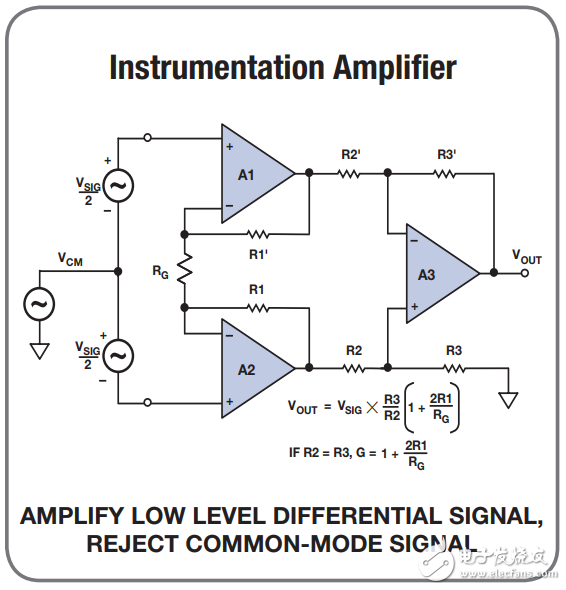

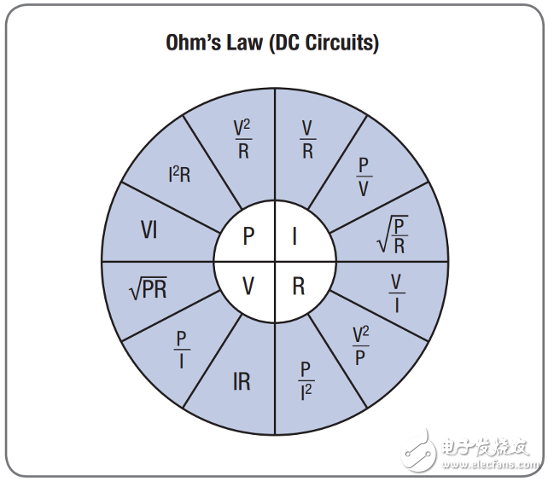

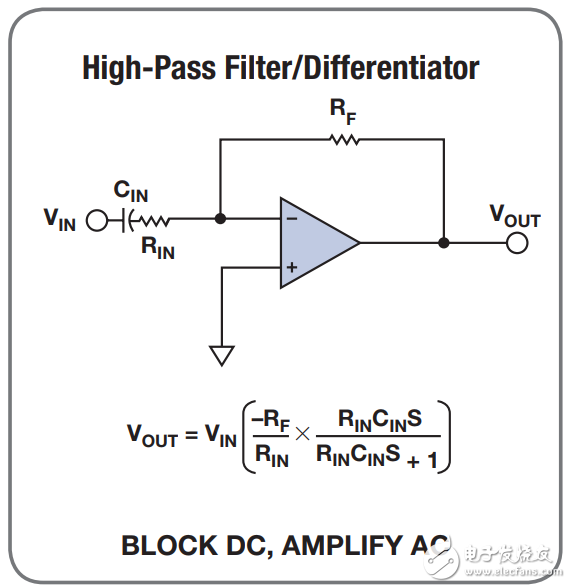

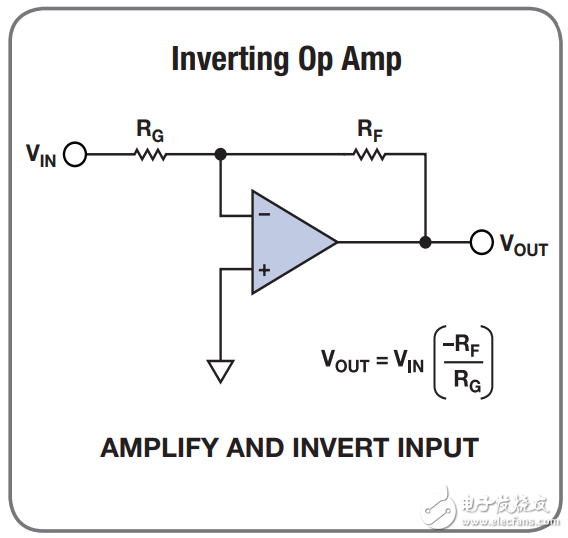

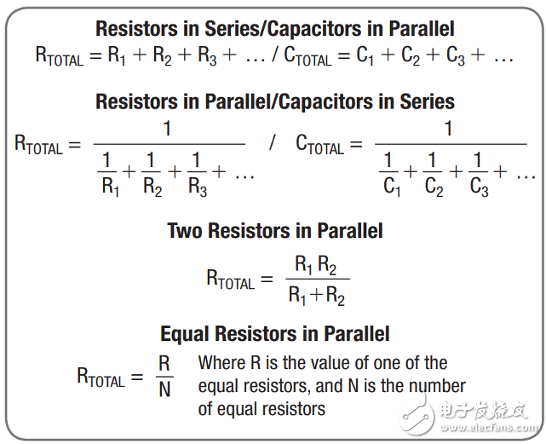

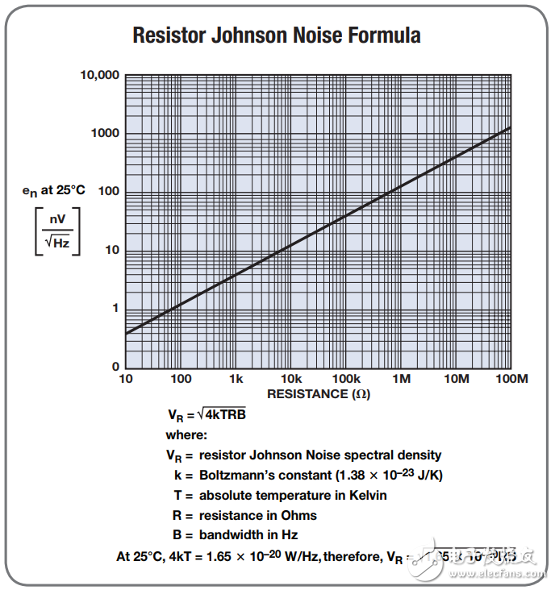

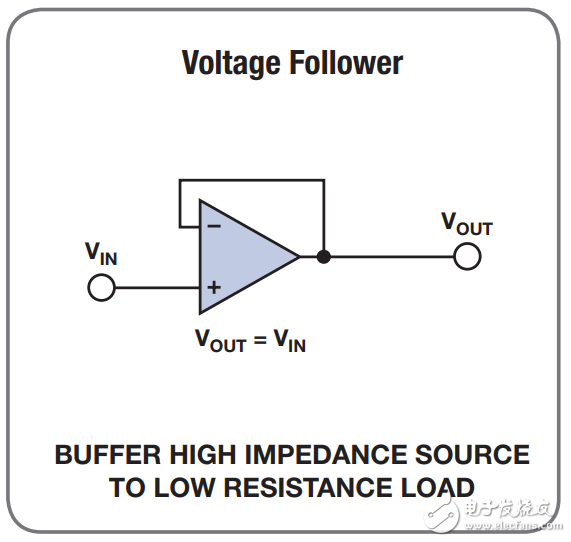

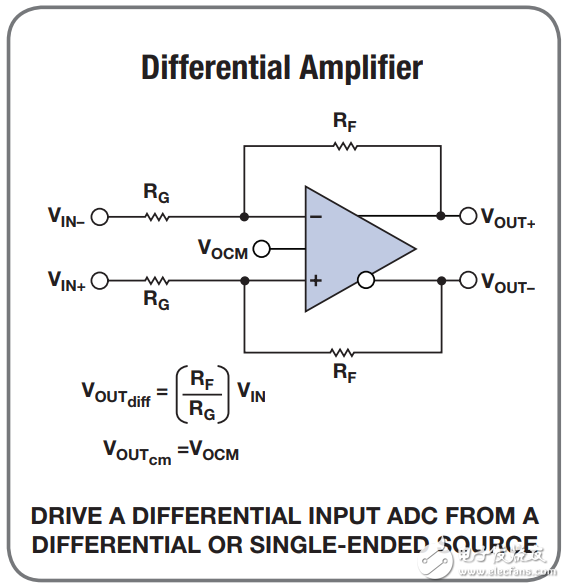

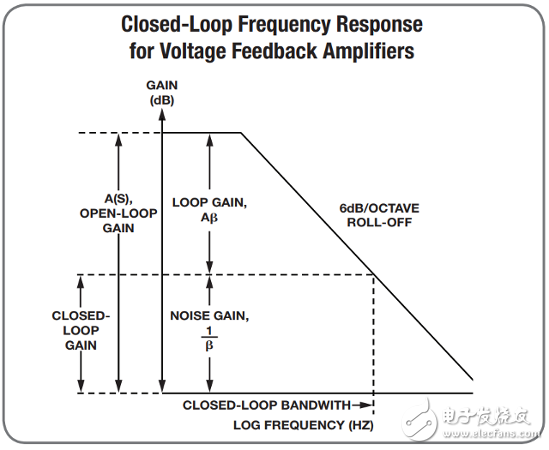

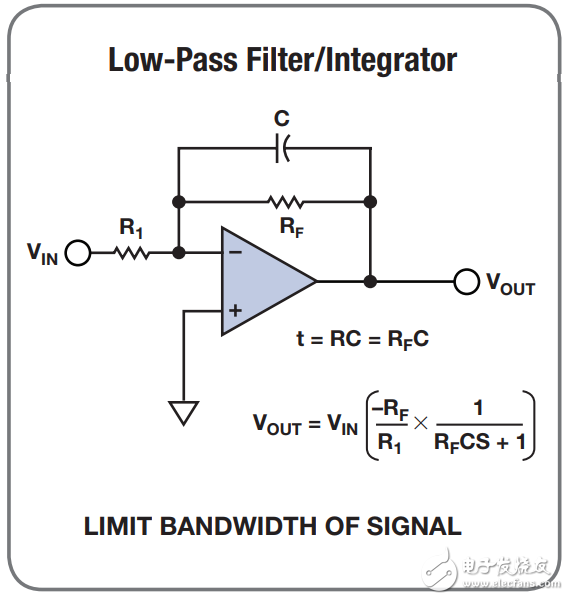

幾乎所有情況下，運算放大器都是利用反饋網絡以不同方式進行配置，以便對輸入信號進行“運算”。今天版主為大家分享 20 個放大器配置的常用設計方程：
