什么是共模抑制比？
共模抑制比詳解

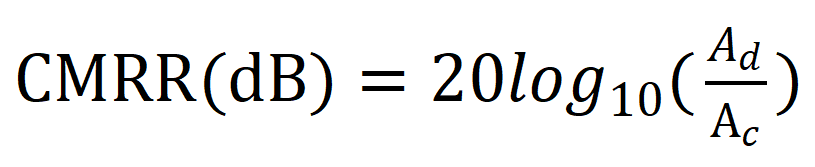

在探頭的數據手冊上，共模抑制比性能參數是核心指標之一。共模抑制比又名CMRR，通常用分貝（dB）來表示，其計算公式為：

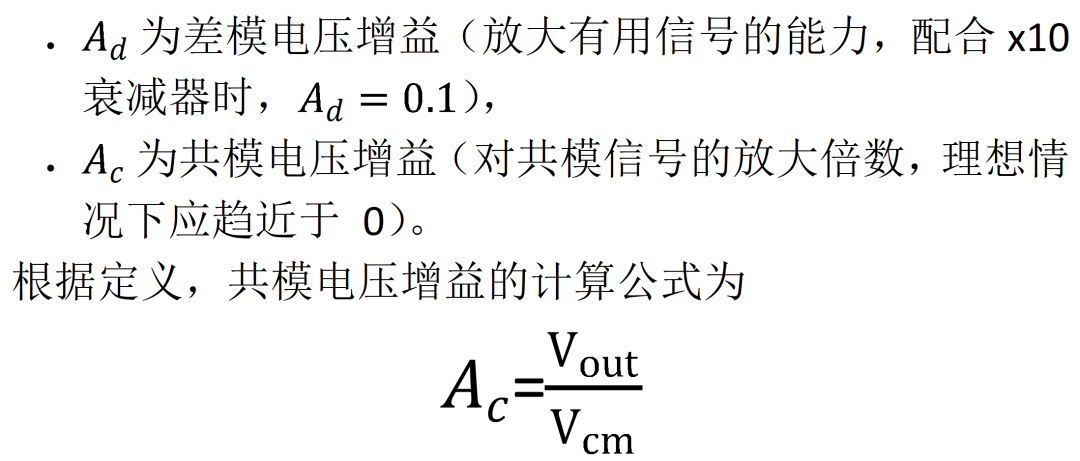

其中

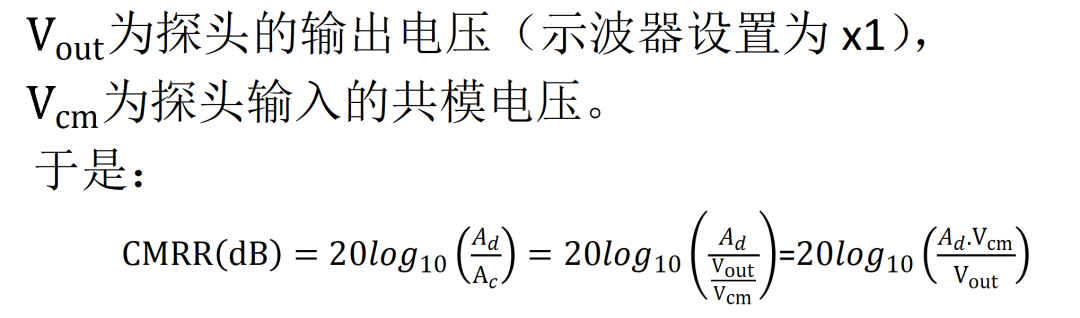

其中
本司光隔離產品CMRR在直流或低頻下能達到120dB以上，本文用光隔離探頭介紹如何測量探頭的共模抑制比：
設備準備
30kV放大器：HA-30K
光隔離探頭：PTO350配X10衰減器
高頻示波器：MDO7500A
信號發生器：DG5100

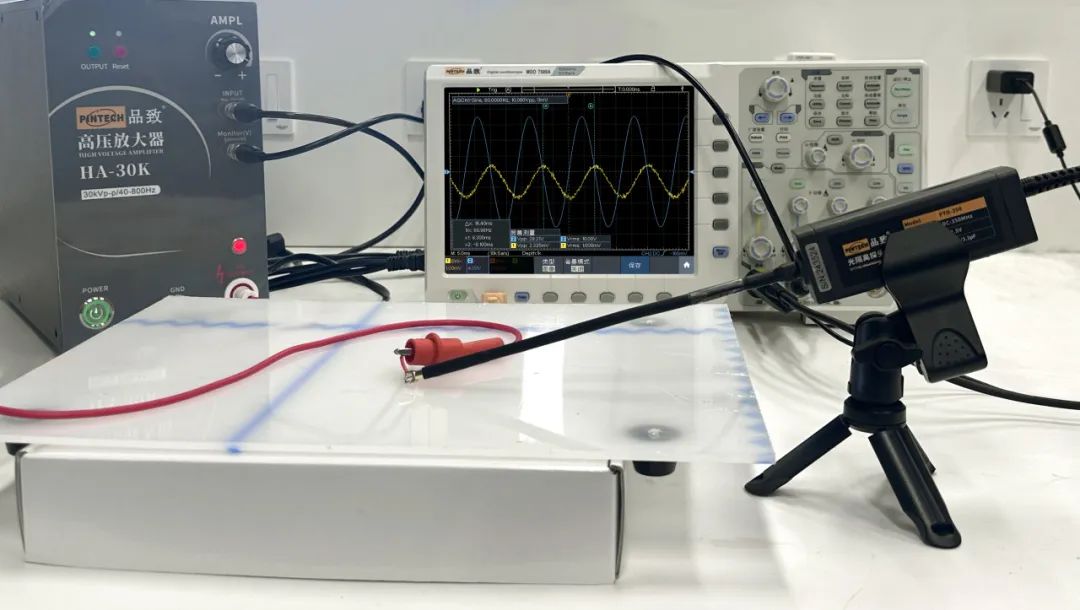

搭建外圍電路：X10衰減器前端兩極短接，連到30kV放大器的輸出端。

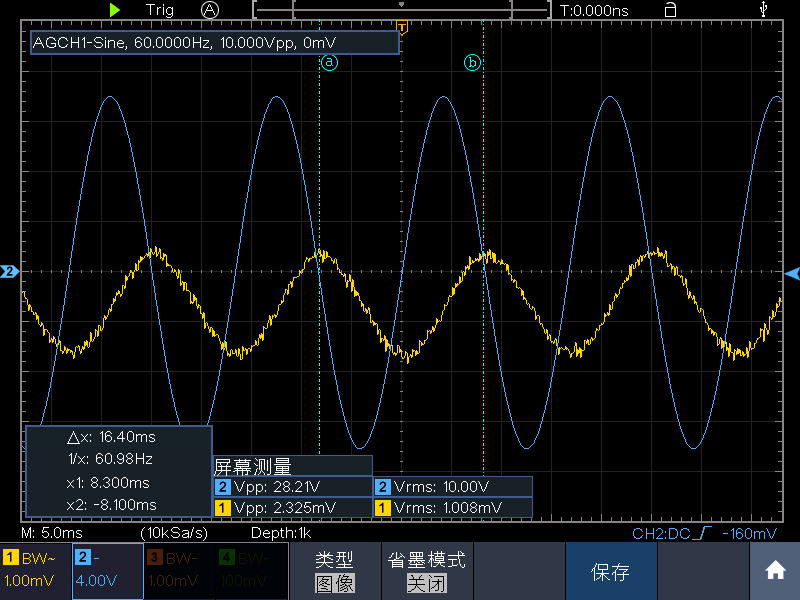

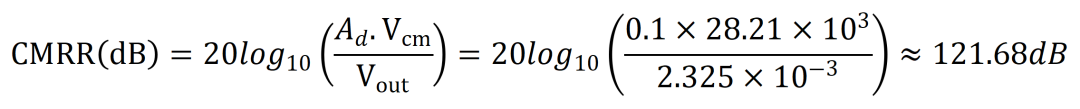

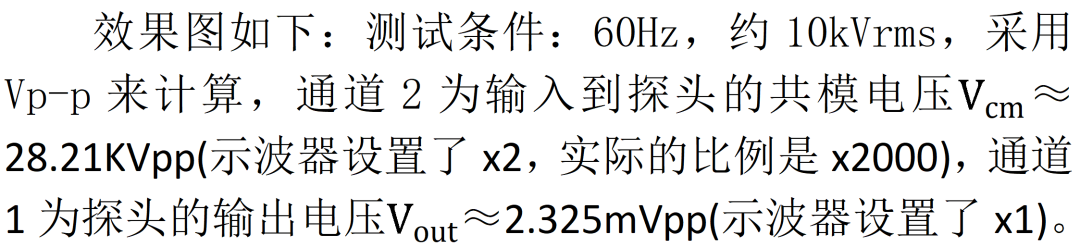

對應上述的公式計算：配合x(chóng)10衰減器時，光隔離探頭輸入輸出對應：
以上是用光隔離探頭測量共模抑制比的實驗過程。
