TPS544x25 器件是符合 PMBus 1.2 標準的非隔離式直流/直流轉換器，具有集成 FET，能夠從 5mm × 7mm 封裝實現高頻運行和 20A 或 30A 電流輸出。由集成的 NexFET? 功率級和優化驅動器提供的高頻、低損耗開關可實現非常高密度的電源解決方案。PMBus 接口通過VOUT_COMMAND、靈活的轉換器配置以及關鍵參數監控（包括輸出電壓、電流和可選的外部溫度）實現 AVS。根據系統要求，可以將對故障條件的響應設置為重新啟動、閉鎖或忽略。
*附件：tps544b25.pdf

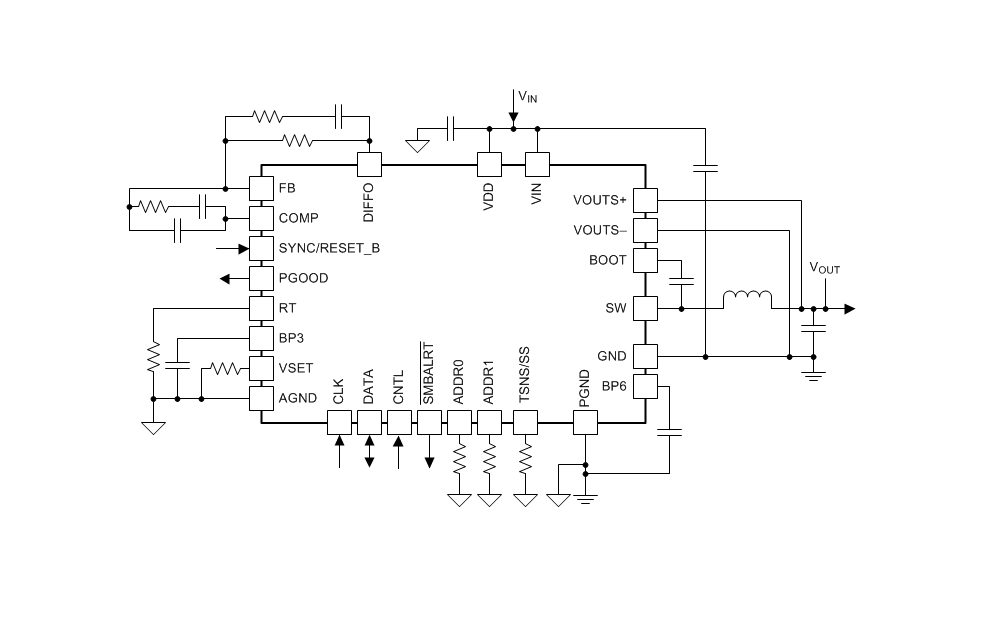

特性

• 符合 PMBus 1.2 標準的轉換器：20 A 和 30 A
• 輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.5 V 至 5.5 V
• 5 mm × 7 mm LQFN 封裝
• 單導熱墊
• 集成 5.5mΩ 和 2.0mΩ 堆疊式 NexFET? 功率級
• 500mV 至 1500mV 基準，用于通過 PMBus 進行自適應電壓調節 （AVS） 和裕量調節
• 0.5 mV 及以上的基準精度為 600%
• 無損低側 MOSFET 電流感應
• 具有輸入前饋的電壓模式控制
• 差分遙感
• 單調啟動至預偏置輸出
• 輸出電壓和輸出電流報告
• 使用 2N3904 晶體管進行外部溫度監控
• 可通過 PMBus 接口編程
  • VOUT_COMMAND 和 AVS VOUT 轉換速率
  • 帶熱補償?shù)倪^流保護
  • UVLO、軟啟動和軟停止
  • PGOOD、OV、UV、OT 級別
  • 故障響應
  • 開啟和關閉延遲
• 熱關斷
• 開關頻率的引腳搭接：200 kHz 至 1 MHz
• 頻率同步到外部時鐘
• 封裝兼容的 20A、30A 轉換器

參數

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：TPS544B25
• ?類型?：同步降壓（Buck）轉換器
• ?特點?：集成PMBus接口，高度集成，支持動態電壓調整（AVS）

2. 主要特性

• ?輸入電壓范圍?：4.5V至18V
• ?輸出電流能力?：高達20A
• ?開關頻率?：可調，范圍200kHz至1MHz
• ?效率?：高效率設計，適合高密度電源應用
• ?保護功能?：過壓保護、欠壓保護、過流保護、熱關斷

3. 功能描述

• ?線性調節器?：集成BP3和BP6線性調節器，為內部電路供電
• ? 輸入欠壓鎖定（UVLO） ?：可編程的輸入電壓啟動和關斷閾值
• ?軟啟動與軟停止?：支持可編程的軟啟動和軟停止時間，減少啟動和停止時的沖擊電流
• ?遠程電壓感應?：支持遠程電壓感應，提高輸出電壓精度
• ? 動態電壓調整（AVS） ?：通過PMBus接口實現輸出電壓的動態調整

4. PMBus接口

• ?通信協議?：支持PMBus 1.2協議
• ?命令集?：支持多種PMBus命令，包括輸出電壓設置、電流監測、溫度監測等
• ?配置與監控?：允許用戶通過PMBus接口配置和監控電源的工作狀態

5. 應用場景

• ?數據中心?：用于服務器和存儲設備的電源管理
• ?通信設備?：如基站、路由器等設備的電源供應
• ?工業控制?：需要高精度和高可靠性電源的應用

6. 設計指南

• ?輸出電壓設置?：通過PMBus接口或外部電阻分壓器設置
• ?電感與電容選擇?：根據負載電流和輸出電壓紋波要求選擇合適的電感和電容
• ?布局與接地?：遵循推薦的布局指南，確保良好的接地和散熱設計
• ?熱設計?：在高功率應用中，注意散熱設計以防止過熱

7. 性能指標

• ?高效率?：在寬負載范圍內保持高效率
• ?低輸出紋波?：通過適當?shù)臑V波設計實現低輸出紋波
• ?快速瞬態響應?：支持快速變化的負載需求

8. 封裝與訂購信息

• ?封裝類型?：LQFN-CLIP（RVF）40引腳封裝
• ?封裝尺寸?：適合高密度PCB布局
• ?訂購信息?：提供多種封裝和批量選項

9. 支持與資源

• ?技術文檔?：包括數據手冊、應用指南和參考設計
• ?設計工具?：TI提供Fusion Digital Power Designer和TPS40k Loop Compensation Tool等設計工具
• ?社區支持?：TI E2E?在線社區提供技術支持和問題解答

10. 注意事項

• ?PMBus配置?：正確配置PMBus接口參數，以確保電源正常工作
• ?散熱設計?：在高功率密度應用中，注意散熱設計以防止熱關斷
• ?元件選擇?：確保所有外部元件符合規格要求，以保證電源性能和可靠性
