一、產品定位與核心性能

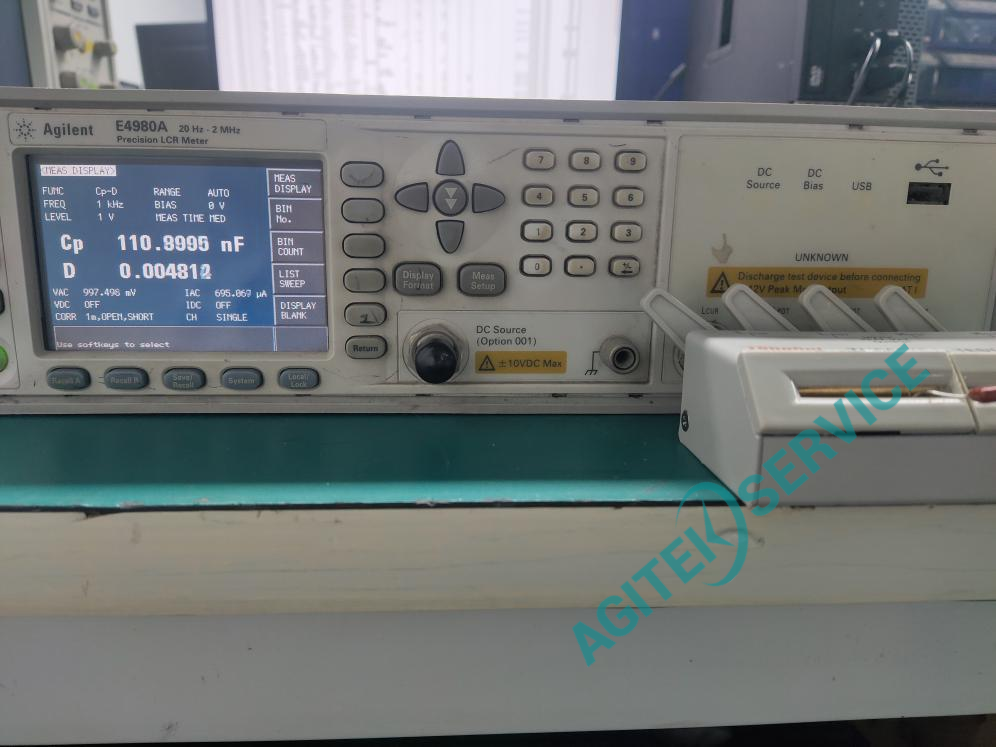

是德科技E4980AL是專為電子元器件研發與質量控制設計的高精度LCR表，覆蓋20Hz至2MHz寬頻測試范圍，支持10種阻抗參數測量（|Z|, |Y|, θ, L, C, R, G, D, Q, X）。其核心優勢包括：

0.05%基本精度：23℃±5℃環境下典型測量誤差<0.05%

201點列表掃描：支持自定義頻率/電平組合測試

10mΩ至100MΩ量程：覆蓋被動元件到半導體器件測試需求

4位半分辨率：最小顯示單位10μΩ/0.1pF

內置比較器功能：支持上下限判定與Bin分選

二、快速入門操作

1. 硬件連接

測試夾具：

使用4TP（四端對）連接器測量低阻抗（<1Ω）元件

5TP配置（帶 guard 端子）抑制寄生電容干擾

溫度補償：

連接K型熱電偶至TEMP接口

輸入被測件實時溫度（支持-50℃至200℃）

遠程控制：

通過USB-TMC或LAN接口連接PC

支持SCPI命令集與IVI驅動

2. 基礎測量流程

步驟1：旋轉FUNCTION旋鈕選擇測試參數（如Cpd電容）

步驟2：按RANGE鍵自動/手動切換量程（推薦AUTO模式）

步驟3：連接被測件至HCUR/HPOT/LPOT/LCUR端子

步驟4：按TRIGGER鍵啟動單次測量

三、精密測量技術

1. 頻率特性分析

掃頻測試：

進入FREQ→SWEEP菜單

設置起始/停止頻率（20Hz-2MHz）

選擇線性/對數步進模式

生成阻抗-頻率曲線（支持CSV導出）

等效電路擬合：

內置7種等效電路模型（R-C, R-L, R-C-L等）

自動計算寄生參數（ESR, ESL）

2. 偏壓條件模擬

直流偏置：

連接外部電源至BIAS接口

設置偏置電壓（±40V）或電流（±1A）

觀察DUT在偏壓下的阻抗變化

交流偏置：

疊加小信號擾動測試非線性元件

支持正弦波/方波調制

3. 高速分選模式

Bin分選：

設置主參數（如C）及副參數（如D）閾值

連接外部分選器至HANDLER接口

實現≥120次/秒高速分選（配合406系列分選機）

統計處理：

實時顯示Cp-k（過程能力指數）

生成Cp/Cpk直方圖

四、自動化測試方案

1. 編程控制

支持協議：SCPI、IVI-COM、LabVIEW、Python

API示例（Python）：

pythonimport pyvisarm = pyvisa.ResourceManager()lcr = rm.open_resource('TCPIP0::192.168.1.500::INSTR')lcr.write(':INST:SEL "LCR"') # 選擇LCR模式lcr.write(':FREQ 100kHz') # 設置測試頻率lcr.write(':MEAS:IMP:DEF?') # 執行測量print(lcr.read()) # 讀取結果

2. 自動化測試序列

測試流程構建：

定義測試參數（頻率、電平、參數類型）

設置觸發條件與重復次數

生成測試報告（包含測量數據與趨勢圖）

遠程控制：

通過Web瀏覽器訪問內置Web服務器

支持遠程固件升級與配置備份

五、維護與故障診斷

1. 預防性維護

清潔周期：

每日：擦拭前面板與通風口

每周：使用干燥壓縮空氣清潔測試端口

每月：檢查測試線纜氧化情況

校準周期：

開路/短路校準：每次使用前執行

全量程校準：每12個月由是德科技認證實驗室完成

2. 故障代碼處理

代碼現象描述處理建議E102輸入過載檢查被測件阻抗，降低測試信號電平E215內存錯誤重啟設備，重新加載測試程序E333通信中斷檢查GPIB/LAN連接，重啟通信服務

六、安全合規指南

電磁兼容性：符合IEC 61326-1標準，適合實驗室環境

操作安全：

測試端口最大電壓：42Vrms（交流）/60Vdc（直流）

避免在潮濕環境（濕度>80%RH）中使用

靜電防護：操作前佩戴防靜電手環，接觸PCB前接地

七、文檔下載與技術支持

如需詳細電子版手冊可訪問安泰測試科技官網https://www.agitekservice.com/右上角搜索型號下載或者聯系客服領取。
