一、適合范圍

適合全系列大彩協議電容屏串口屏產品。

二、功能實現

調節靈敏度有兩種方式：
(1) 下載示例工程通過點擊按鈕進行調節。
(2)通過指令助手發送EE 8A 5A A5 XX FF FC FF FF進行調節。

2.1 建立工程

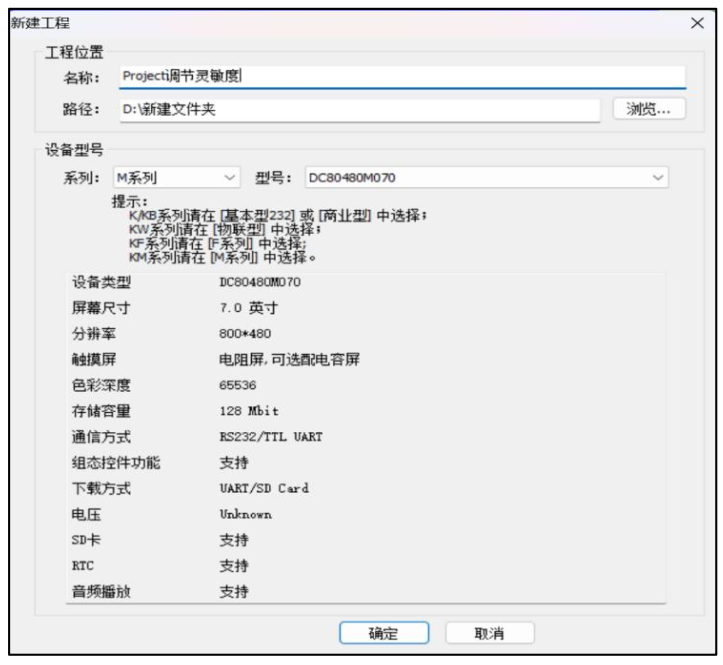

根據串口屏的實際型號，在VisualTFT軟件菜單欄選擇【文件】→“新建工程”，選擇對應的系列和型號，如2-1所示。

圖2-1新建工程

方式一：
創建1~6個檔位和最高檔位、體驗觸摸的按鈕控件，在工程畫面的屬性窗口中開啟觸摸屏，如圖2-2所示。

圖2-2控件配置

以“5檔”按鈕控件輸入指令對串口屏進行操作為例，在屬性窗口中觸控用途選擇開關描述，初始狀態為彈起，操作風格為瞬變，如下圖2-3所示。

圖2-3按鈕控件配置

在“5檔” 按鈕控件的屬性窗口中點擊對內指令：彈起時的指令輸入對應的指令。

指令格式：EE【8A 5A A5 XX】FF FC FF FF

參數說明：XX（1個字節）：XX取值范圍是0-7，越高檔位越靈敏，串口屏出廠默認是0，調整觸摸靈敏度用于支持更厚的蓋板。如無必要，請勿隨意調整最高靈敏度。該指令用于調節觸摸屏的靈敏度，適用于電容屏。“5檔” 按鈕控件的指令為EE 8A 5A A5 05 FF FC FF FF，所以它的靈敏度為5。如圖2-4所示。

圖2-4輸入指令

其中“體驗觸摸” 按鈕控件需要在對內指令中在按下時的指令里輸入 EE 73 01 FF FC FF FF 為打開觸摸體驗指令意思于上圖2-4中所示。添加指令操作如下圖2-5所示。

圖2-5觸摸體驗控件指令

方式二：

在下載工程之后用硬件連接聯機設備在指令助手中通過自定義指令對其串口屏進行發送。

聯機設備之后，打開指令控件在自定義調試中輸入對應的調節靈敏度大小的指令就可以通過自定義調試對串口屏進行操作如下圖2-6所示。

圖2-6自定義指令控件

如何明確自己發送的指令是否成功應用到串口屏中，可以在指令窗口中查看。 如圖2-7在剛剛的指令助手自定義調試中發送了5檔的靈敏度指令(EE 8A 5A A5 05 FF FC FF FF），指令窗口回復了一個EE 8A 01 FF FC FF FF代表剛剛發送給串口屏的 5 檔指令發送成功。反之如果指令窗口回復了一個EE 8A 00 FF FC FF FF代表發送的指令失敗需要重新發送，直到指令窗口回復EE 8A 01 FF FC FF FF為止代表發送成功。

圖2-7指令窗口

2.2 運行預覽

編譯工程、 運行虛擬串口屏， 如圖2-8所示

圖2-8串口屏運行

三、聯機調試

3.1 下載工程

在我司的上層軟件Visual TFT把工程編譯成功后， 可以通過以下兩種方法下載到大彩串口屏設備中：

1. 串口下載；

2. SD 卡下載

注：具體的下載工程途徑可以參考

https://doc.gz-dc.com/QuickStart/05_download.html

3.2 聯機調試

1.硬件連線

硬件連接接線如3-1所示。

圖3-1硬件連線

2.聯機設備

將工程下載到串口屏后，在 VisualTTF 的菜單欄，點擊【聯機設備】，如3-2所示。

圖3-2聯機設備
