在高速數據傳送中，設計人員選擇高速率的光電耦合器時，對于大多數應用，只需要合理應用廠商設計的數據傳輸速率（DTR），一般都可以正常通過設計論證。

相較于高速率（數百kbps以上）的信號傳送，數kHz或幾十kHz帶寬的PWM信號，較為常見。例如，在PWM燈光光、直流電機轉速、溫濕度等調節電路中。針對部分RS485,RS232等接口信號，不僅需要準確傳送高低電平bit，還需要適配不同的電源系統的電平兼容；下圖一、是關于UART信號典型應用，這些輸送的驅動信號頻率，大部分集中于此較低的頻率范圍。此時采用高速率的驅動器，不是最佳性?xún)r(jià)比的選擇。常見的設計是用一般晶體管光耦實現，利用其開關特性，傳輸PWM信號或較低速率的通信數據。

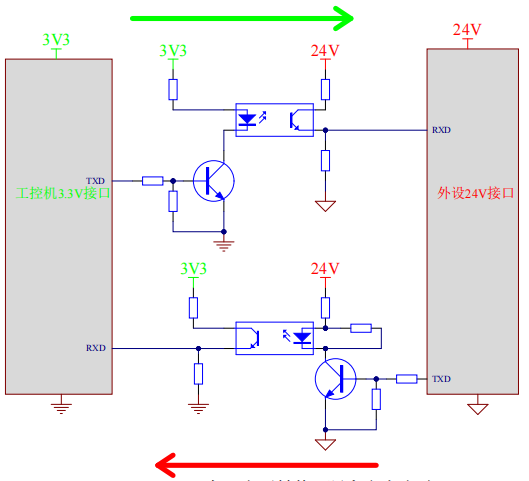

圖一、9600bd串口隔離電平轉換參考電路。

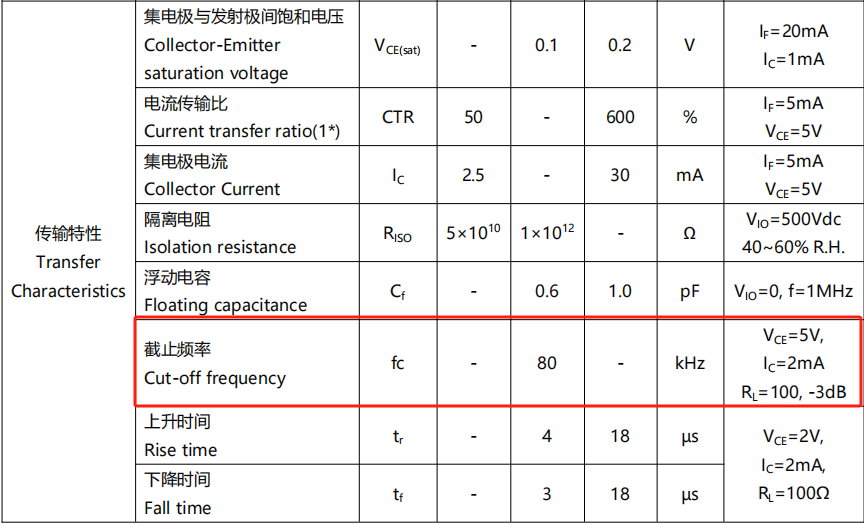

那么，一般光耦的帶寬是多少呢？我們以市場上最常見的KL817光耦為例，其規格書標稱的截止頻率fc=80kHz；照此推算，較低誤碼或丟碼率時，有效帶寬估計在40kHz左右，依電路參數設計不同。

一般光耦類型主要是晶體光光耦，主要型號有KL817,KL357,KL3H7,KL1018,KL1019，KL118,KL851,KL4N25,KL4N35,KL2501,KLCNY17等，這些系列的產品，通常會根據設計的CTR、IF、IC等參數以及PCB布局尺寸，隔離安全電壓要求不同而進行選擇。

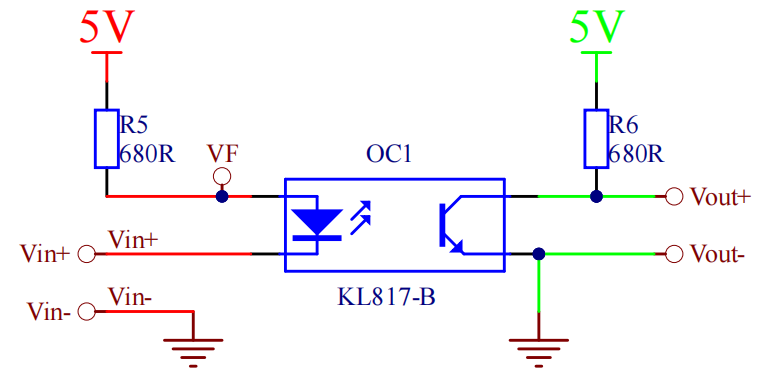

圖二、測試電路原理

圖二是一個同相輸出的測試電路，為方便測試，輸入與輸出端未做隔離，采用同一個電源供電。

從以上原理圖可以看出，一般的晶體管光耦合器應用，類似于三極管（BJT）的特性，可以通過查看產品規格書可以獲得其傳輸特性。我們主要探討的是其開關特性，因此，電路將設置成輸出端處于飽和導通與截止兩種狀態。tr、tf都需要盡量的避免被增加，也可以采用一些加速電路進行處理，但這里主要測試光耦本身的特性，不增加其它的電路設計。

在下一期中，我們?cè)僭敿?xì)探討一般晶體管光耦合器在不同頻率下的開關特性。
