KiCad-Parasitics：KiCad 寄生參數分析插件
“這是一款用于分析 PCB 編輯器中走線寄生參數的插件。”
要使用該插件，您必須在電路板上標記兩個點。通常情況下，最好是選擇由同一根走線連接的兩個焊盤。標記后，該工具便會計算出這兩點之間的直流電阻，同時還會估算出這段走線的寄生電感。
在未來的版本中，插件還將支持計算走線對地平面（ground plane）的寄生電容。
安裝方式

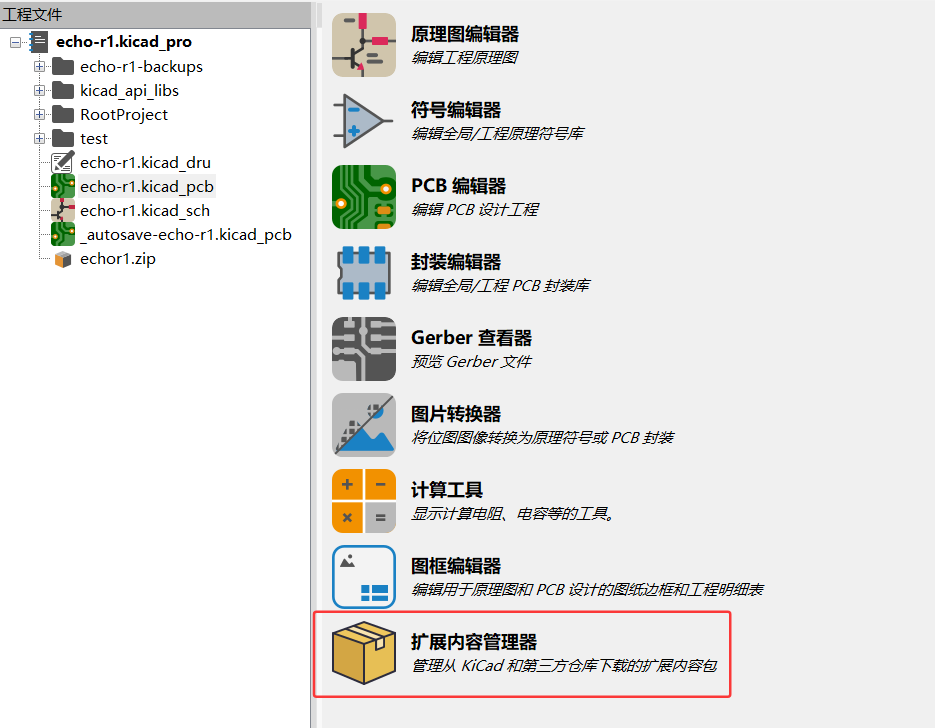

打開插件內容管理器：
沒有魔法的同學可以使用華秋國內鏡像倉庫，詳情參考：KiCad 插件不用“魔法”也可以下載安裝了！

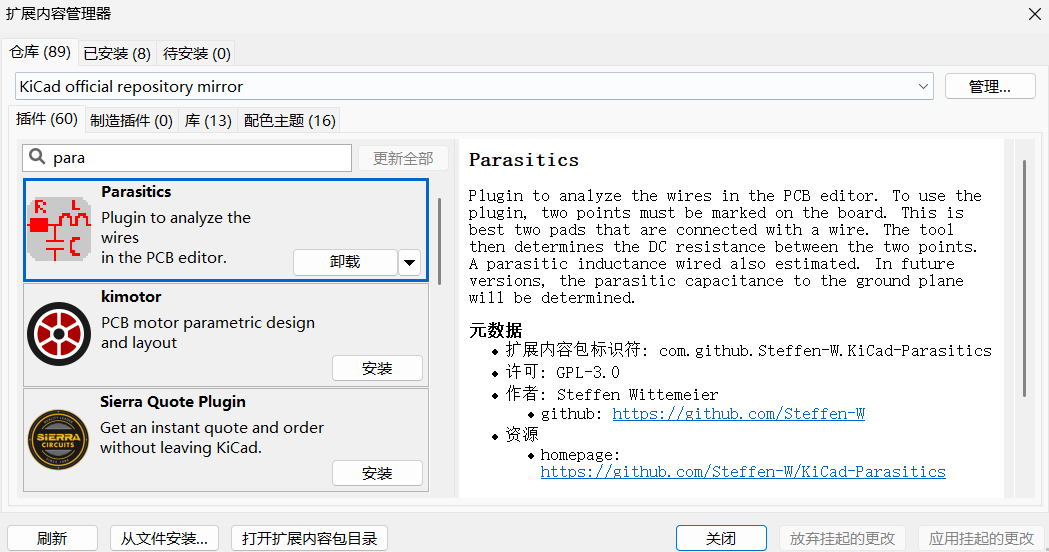

搜索找到 Parasitics 并安裝。
使用方法

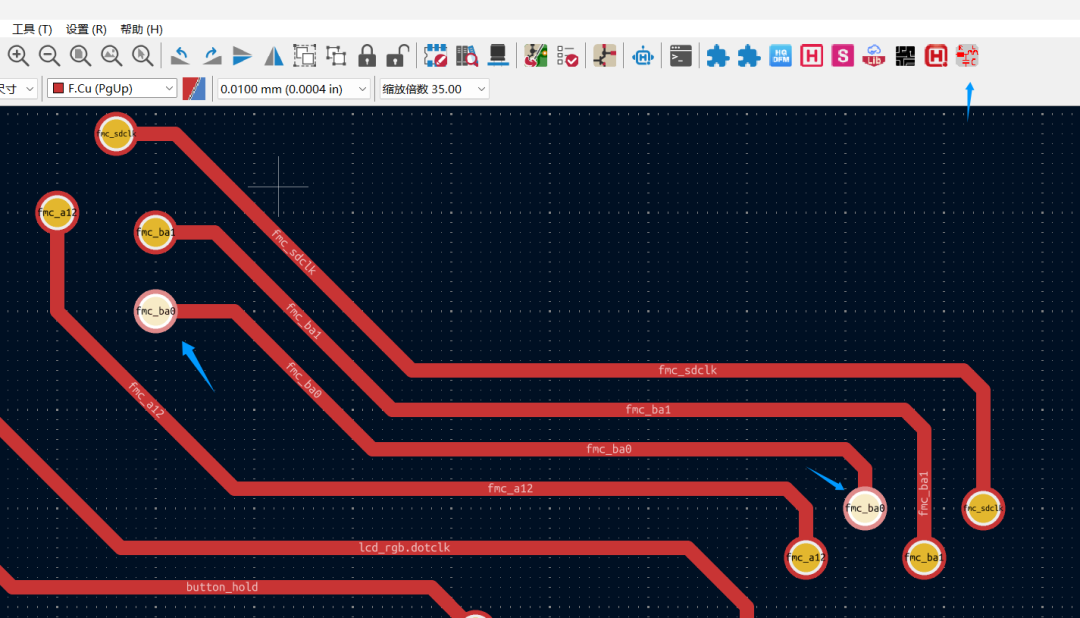

打開 PCB，選中統一網絡的兩個焊盤，并點擊插件圖標：

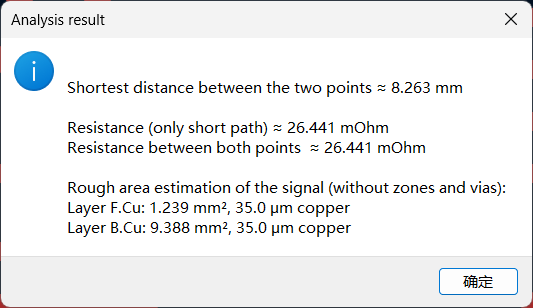

得出計算結果：
