行業背景與市場需求

隨著機電一體化技術的快速發展，電機驅動芯片作為核心控制元件，其市場需求持續增長。2025年，中國H橋電機驅動器市場規模已達數十億元，在全球市場中占據重要份額。特別是在鋰電池供電玩具、POS打印機、安防攝像機、辦公自動化設備、游戲機和機器人等領域，對高性能、小型化電機驅動方案的需求尤為突出。

然而，直流電機驅動領域仍面臨諸多技術挑戰：復雜工況模擬困難、控制精度要求高、國產替代方案開發周期長等問題制約著行業發展。在此背景下，HR8833雙通道H橋電機驅動芯片應運而生，為機電一體化應用提供了高效、可靠的集成解決方案。

產品核心特性

HR8833是一款專為玩具、打印機和其它機電一體化應用設計的集成雙通道電機驅動芯片，具有以下突出特點：

1. 雙通道H橋驅動架構
可同時驅動兩個直流有刷電機或一個步進電機
低RDS(ON)電阻設計，僅450mΩ（HS+LS）
每通道1.5A驅動輸出能力，雙通道并聯時最大可提供3A驅動輸出
寬電壓供電范圍（2.7V-12V），適應多種應用場景
2. 全面的保護機制
過流保護?：防止電機堵轉或短路導致的電流過大
短路保護?：自動檢測并處理輸出短路情況
欠壓鎖定保護?：確保供電電壓不足時系統安全
過溫關斷電路?：芯片溫度過高時自動切斷輸出
提供故障檢測輸出管腳，實時反饋芯片工作狀態
3. 優化的封裝設計

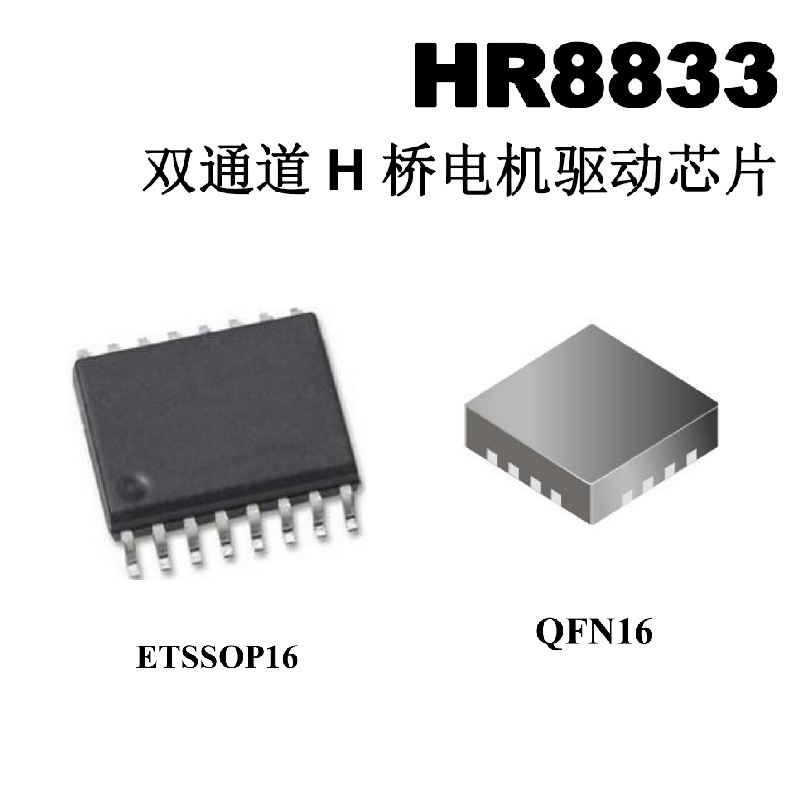

HR8833提供兩種封裝選擇，均符合環保要求：

ETSSOP16封裝?：帶有裸露焊盤，改善散熱性能
QFN16封裝?：同樣帶有裸焊盤，空間利用率更高

兩種封裝均采用無鉛工藝，符合RoHS環保標準，引腳框采用100%無錫電鍍，確保長期可靠性。

典型應用與設計要點

HR8833在各種機電一體化應用中表現出色，以下是其典型應用場景和設計注意事項：

主要應用領域
鋰電池供電玩具
POS打印機
安防攝像機
辦公自動化設備
游戲機
機器人控制系統
設計注意事項
封裝選擇?：根據電流需求選擇封裝，TSSOP16封裝提供1.5A驅動輸出，SOP16封裝則為1.4A
控制接口?：邏輯輸入電壓范圍0-5.75V，輸入高電平電流不大于33uA，普通MCU的I/O口可直接驅動
工作模式控制?：
nSLEEP引腳控制芯片工作狀態（高電平正常工作，低電平進入低功耗模式）
nFAULT為開漏輸出狀態反饋引腳，建議連接至MCU中斷引腳
散熱設計?：對于高負載應用，優先選擇帶裸露焊盤的封裝，并確保PCB有足夠的銅面積散熱

競爭優勢與市場定位

與同類產品相比，HR8833具有以下顯著優勢：

1. 與DRV8833的兼容性
功能完全一致，封裝腳位相同，可直接替換使用
在保持相同性能的同時，提供更具競爭力的價格
2. 散熱性能優化
TSSOP16封裝帶裸露焊盤，散熱性能優于普通封裝
QFN16封裝在緊湊空間內仍能保持良好的散熱特性
3. 成本優勢
提供兩種封裝選擇，滿足不同預算需求
國產化方案縮短供應鏈，降低采購成本和交期
技術展望

隨著智能設備小型化和節能要求的不斷提高，HR8833這類高集成度、高效率的電機驅動芯片將迎來更廣闊的應用前景。其雙通道設計不僅節省PCB空間，還能通過并聯輸出滿足更高電流需求，為產品設計提供更大靈活性。

未來，隨著工業4.0和物聯網技術的普及，HR8833有望在更多新興領域發揮作用，如智能家居、醫療設備和無人機等，持續推動機電一體化技術的創新發展。
