在工業自動化領域，通信協議的選擇是保障生產效率、設備協同及系統穩定運行的基石。目前國內工業總線通信協議市場占有率較高的三種協議為 PROFINET、EtherCAT 和 Modbus，它們憑借技術優勢、行業適配性和生態支持占據主位。它們各具技術特點，廣泛服務于 PLC、SCADA 系統、機器人、傳感器、傳動系統等關鍵設備與系統。

本文將深入解析這三種核心協議，涵蓋其工作原理、典型應用場景、技術優勢與局限，并探討其在工業自動化實踐中的具體應用案例。

PROFINET：實時工業以太網的標桿

PROFINET是基于 Ethernet 技術的一種工業以太網通信協議，屬于 PROFIBUS 國際標準的繼承者。

工作原理

分層架構：基于ISO/OSI模型精簡為三層：

物理層：標準以太網硬件（如Cat5e/Cat6線纜），支持100 Mbps/1 Gbps速率；

數據鏈路層：實現實時（RT）和等時實時（IRT）通信，RT繞過TCP/IP棧，延遲低至1ms；IRT通過硬件調度實現μs級同步（如運動控制）；

應用層：支持設備自動識別、參數配置及安全協議PROFIsafe（滿足SIL 3安全等級）。

通信模式：采用“提供者-消費者”模型，支持設備間點對點直連，無需中央控制器中轉。

優缺點

實際應用案例

某新型材料企業車間，需要實現4組環形軌道上共48個電動葫蘆與兩個地面控制柜之間的無線通訊，兩個地面控制柜內裝有8臺S7-1200smart PLC，作為每組電葫蘆的主控設備。共計部署了56個達泰無線通訊模塊，以實現生產車間地面控制柜與電葫蘆PLC之間的無線數據交互。我們選擇的通訊協議是Profinet，旨在進一步優化通信效率。

無線通訊網絡圖如下：

Modbus：輕量級通信的經典之選

Modbus 是一種開源的通信協議，由 Modicon 公司于 1979 年開發，廣泛應用于工業自動化領域。

工作原理

主從架構：單主設備（如PLC）輪詢多從設備（傳感器/執行器）；

數據單元：

PDU（協議數據單元）：包含功能碼（讀/寫）和寄存器地址（如4xxxx保持寄存器）；

ADU（應用數據單元）：添加地址與CRC校驗，適應串行傳輸（RTU/ASCII）或TCP/IP封裝；

傳輸模式：

Modbus TCP：基于以太網，端口502，適合遠程監控

Modbus RTU：RS-485總線，節省成本但速率≤115.2 kbps

Modbus ASCII：采用 ASCII 碼傳輸數據，適用于傳輸距離較長的場合。

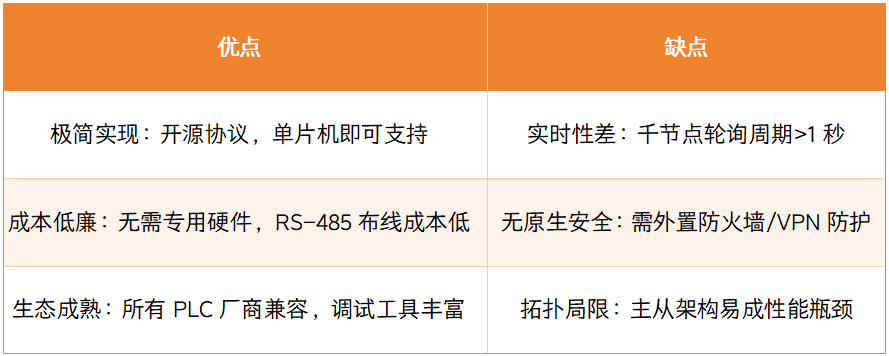

優缺點

實際應用案例

某煤礦廠搭建了1主4從的無線自組通訊網絡，實時采集各個水池的液位無線傳輸到中控室監測，并隨時接收中控室發來的啟停泵指令，同時具備報警機制。實現廠區水池供水的無線監測及遠程控制功能。

無線通訊網絡圖如下：

EtherCAT：微秒級實時性的革新者

EtherCAT是一種用于工業自動化的實時 Ethernet 協議，由德國 Beckhoff 公司于 2003 年提出。它在以太網基礎上開發，專為實時控制應用設計，具有高傳輸效率和低延遲。

工作原理

“On-the-Fly”處理：

主站發送單一以太網幀，從站在幀傳輸中實時提取/插入數據，端口延遲<1μs；

幀末尾設備回傳數據，形成邏輯環網；

分布式時鐘：主站同步所有從站時鐘，抖動<100ns；

拓撲靈活：支持菊花鏈、星型混合拓撲，無需外部交換機。

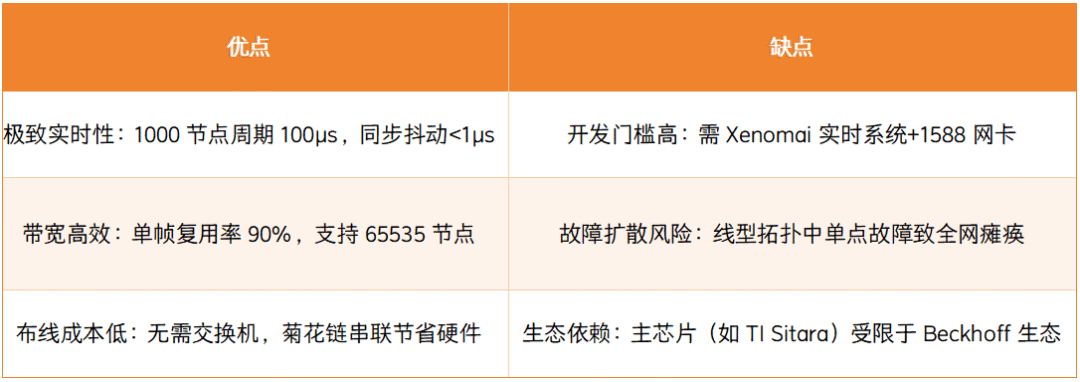

優缺點

實際應用案例

工業機器人：6軸焊接機器人，EtherCAT實現關節位置同步，路徑重復精度±0.02mm。

協議對比與選型指南

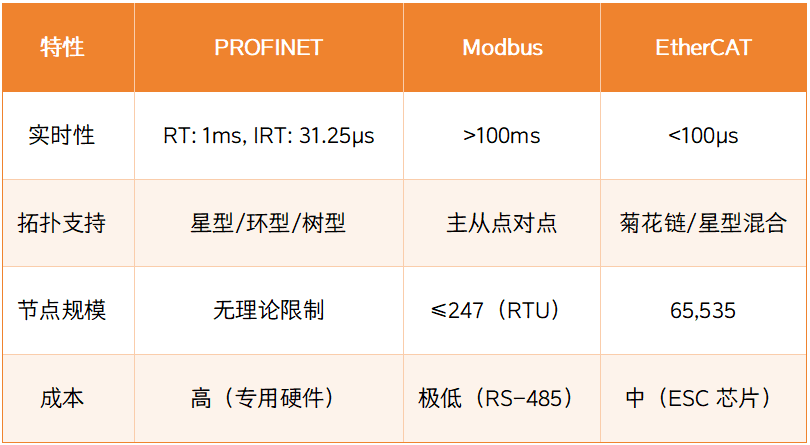

核心參數對比

場景適配建議

選PROFINET：

需兼容舊PROFIBUS設備的汽車廠

高可靠性要求的石化過程控制

選Modbus：

樓宇自控（BACnet集成）、小型PLC網絡

農業灌溉系統

選EtherCAT：

高精度的光刻機平臺

運動控制

總 結

三種協議各領風騷：PROFINET勝在生態與兼容，Modbus以簡馭繁，EtherCAT以快制勝。實際選型需權衡實時需求、拓撲復雜度及成本，未來工業4.0將推動三者在TSN框架下走向融合互通。
