TPS65263 集成了具有 4.5V 至 18V 寬輸入電壓范圍的三通道同步降壓轉換器，包括大多數由 5V、9V、12V 或 15V 電源總線或電池供電的中間總線電壓。該轉換器具有恒定頻率峰值電流模式，旨在簡化其應用，同時為設計人員提供根據目標應用優化系統的選擇。該器件在 600 kHz 下工作，buck1 和 buck2、buck3 之間有 180° 異相（buck2 和 buck3 同相運行）。
*附件：tps65263.pdf

每個 buck 的初始啟動電壓可通過外部反饋電阻器進行設置。每個降壓轉換器的輸出電壓可以在 0.68 V 到 1.95 V 之間以 10 mV 的步長動態調整，采用 I 2C 控制的 7 位 VID。VID 電壓轉換轉換速率可通過 I 2C 總線通過 3 位控制進行編程，以優化 VID 電壓轉換期間的過沖/下沖。

每個降壓TPS65263都可以由 I 2C 控制，以啟用/禁用輸出電壓，在輕負載條件下設置脈沖跳躍模式 （PSM） 或強制連續電流模式 （FCC），并讀取電源良好狀態、過流警告和芯片溫度警告。

TPS65263 具有過壓、過流、短路和過熱保護功能。

特性

• 工作輸入電壓范圍 4.5V 至 18V 連續輸出電流 3A/2A/2A
• I 2C 控制的 7 位 VID 可編程輸出電壓，范圍為 0.68V 至 1.95V，每個降壓具有 10mV 電壓步長
• I 2C 控制 VID 電壓轉換轉換速率
• I 2C 回讀電源良好狀態，每個降壓轉換器發出過流警告
• I 2C 回讀芯片溫度警告
• I 2C 兼容接口，具有標準模式 （100 kHz） 和快速模式 （400 kHz）
• 反饋參考電壓 0.6 V ±1%
• 固定 600 kHz 頻率
• 每個降壓轉換器的專用使能和軟啟動引腳
• 熱過載保護

參數

方框圖

1. 概述

TPS65263是一款集成了三重同步降壓轉換器的電源管理IC，輸入電壓范圍為4.5V至18V，每個降壓轉換器可分別輸出3A/2A/2A的電流。該器件通過I2C接口實現動態電壓調節和多種保護功能，適用于DTV LCD面板、機頂盒、家庭網關和接入點網絡等應用。

2. 主要特性

• ?三重同步降壓轉換器?：每個降壓轉換器可獨立控制，輸出電流分別為3A/2A/2A。
• ?I2C接口控制?：支持7位VID可編程輸出電壓，步長為10mV，范圍為0.68V至1.95V。
• ?動態電壓調節?：通過I2C接口實現輸出電壓的動態調節，并支持電壓過渡斜率控制。
• ?高效率?：固定600kHz開關頻率，buck1與buck2、buck3之間具有180°相位差，減少輸入電流紋波。
• ?多重保護功能?：包括過壓保護、過流保護、短路保護和過溫保護。
• ?軟啟動和跟蹤?：每個降壓轉換器具有獨立的軟啟動和跟蹤引腳，支持靈活的電源啟動順序。

3. 應用領域

• DTV LCD面板
• 機頂盒
• 家庭網關和接入點網絡
• 監控系統

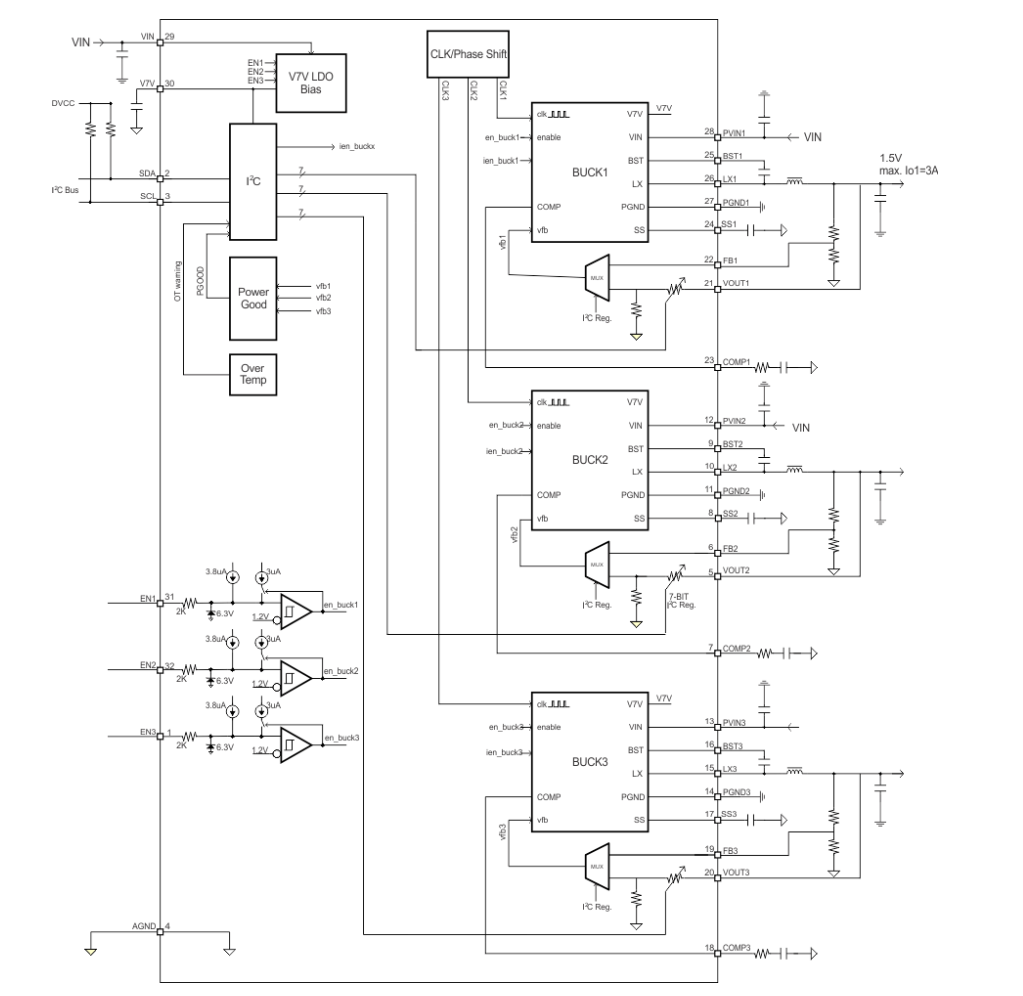

4. 功能框圖

功能框圖展示了TPS65263的主要組成部分，包括三重降壓轉換器、I2C接口、誤差放大器、PWM控制器、比較器、軟啟動電路、過溫保護電路等。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至18V
• ?輸出電壓范圍?：0.68V至1.95V（可編程）
• ?輸出電流?：每個降壓轉換器分別為3A/2A/2A
• ?開關頻率?：固定600kHz
• ?熱關斷溫度?：約160°C

6. 典型應用電路

文件提供了TPS65263的典型應用電路圖，包括外部元件如電感、電容、電阻等的配置，以及I2C接口的連接方式。

7. 設計步驟

• ?輸出電壓設置?：通過I2C接口配置VID寄存器來設置輸出電壓。
• ?電感選擇?：基于輸出電流和期望的紋波電流來選擇電感值。
• ?輸出電容選擇?：考慮輸出電壓紋波、負載瞬態響應和穩定性來選擇輸出電容。
• ?環路補償?：根據控制環路的需求，選擇合適的補償元件以確保系統穩定。

8. 布局指南

• ?旁路電容?：將輸入和輸出的旁路電容盡可能靠近TPS65263的相應引腳放置。
• ?電感布局?：將電感放置在靠近LX引腳的位置，并最小化PCB導體的面積。
• ?熱管理?：利用IC的裸露焊盤進行熱管理，通過熱過孔連接到PCB的接地層。

9. 封裝與訂購信息

TPS65263提供VQFN-32封裝，工作溫度范圍為-40°C至85°C。可訂購的部件編號包括TPS65263RHBR等。
