TPS54060 器件是一款具有集成高側的 60V、0.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的組件 選擇。低紋波脈沖跳躍模式將空載、穩壓輸出電源電流降至 116 μA. 使用使能引腳，關斷電源電流降低至 使能引腳為低電平時為 1.3 μA。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能來增加 針。輸出電壓啟動斜坡由慢速啟動引腳控制，該引腳也可以 配置用于排序/跟蹤。漏極開路電源良好信號指示輸出在 其標稱電壓的 93% 至 107%。
*附件：tps54060-ep.pdf

寬開關頻率范圍允許效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS54060 采用 10 引腳熱增強型 MSOP10 PowerPAD 封裝。

特性

• 3.5V 至 60V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，具有
  脈沖跳躍 Eco 模式?
• 116μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢速啟動/排序
• UV 和 OV 電源良好輸出
• 可調 UVLO 電壓和滯后
• 0.8V 內部電壓基準
• 帶有 PowerPAD 的 MSOP10 封裝
• 受 SwitcherPro? Software Tool（http://focus.ti.com/docs/toolsw/folders/print/switcherpro.html 提供支持)
• 支持國防、航空航天和醫療應用
  • 受控基線
  • 一個裝配和測試站點
  • 一個制造工地
  • 適用于軍用 （–55°C 至 125°C）
    溫度范圍
  • 延長產品生命周期
  • 延長產品變更通知
  • 產品可追溯性

參數

方框圖

1. 概述

TPS54060-EP是一款60V、0.5A的降壓DC/DC轉換器，集成了高側MOSFET，適用于12V、24V和48V的工業和商業低功耗系統。該器件具有高效的Eco-Mode?，在輕載時能夠降低開關和柵極驅動損耗，提高能效。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V至60V。
• ?集成高側MOSFET?：200m? RDS(on)。
• ? 高效率Eco-Mode? ?：在輕載時降低開關損耗。
• ?可調開關頻率?：100kHz至2.5MHz。
• ?低靜態電流?：116μA（工作），1.3μA（關機）。
• ? 欠壓鎖定（UVLO） ?：內部設置為2.5V，可通過使能引腳調整。
• ?過壓和欠壓保護?：具有電源良好輸出指示。
• ?熱關斷保護?：防止過熱損壞。

3. 應用領域

• 工業和商業低功耗系統
• 12V、24V和48V電源系統
• 售后市場汽車配件：視頻、GPS、娛樂系統
• 國防、航空和醫療設備

4. 功能框圖

功能框圖展示了TPS54060-EP的主要組成部分，包括誤差放大器、PWM控制器、高側MOSFET、慢啟動/跟蹤引腳、使能引腳等。

5. 電氣特性

• ?最大輸出電流?：0.5A。
• ?最大輸入電壓?：60V。
• ?開關頻率范圍?：100kHz至2.5MHz。
• ?靜態電流?：116μA（工作），1.3μA（關機）。
• ?熱關斷溫度?：約182°C。

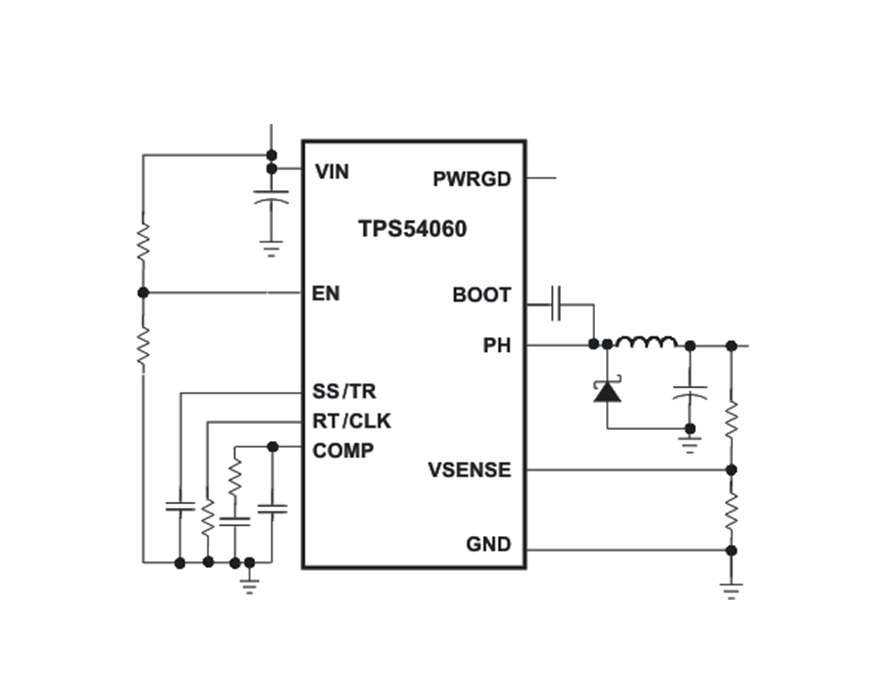

6. 典型應用電路

文件提供了TPS54060-EP的典型應用電路圖，包括輸入電容、輸出電容、電感、慢啟動電容等的配置。

7. 設計步驟

• ?選擇開關頻率?：根據應用需求選擇合適的開關頻率。
• ?輸出電感選擇?：基于輸出電流和期望的紋波電流選擇電感值。
• ?輸出電容選擇?：考慮輸出電壓紋波和負載瞬態響應選擇電容值。
• ?慢啟動電容選擇?：根據需要的啟動時間和輸出電容值計算慢啟動電容。

8. 布局指南

• ?旁路電容?：將輸入旁路電容盡可能靠近VIN引腳放置。
• ?熱管理?：利用IC的裸露焊盤進行熱管理，通過熱過孔連接到PCB的接地層。
• ?關鍵信號路徑?：將關鍵信號路徑（如PH引腳到輸出電感）最小化，以減少寄生電感和電容。

9. 封裝與訂購信息

TPS54060-EP提供MSOP10封裝，工作溫度范圍為-55°C至125°C。可訂購的部件編號包括TPS54060MDGQTEP等。

10. 安全與警告

文件提醒用戶注意靜電放電（ESD）保護，并提供了關于如何安全處理和存儲IC的建議。同時，強調了在使用該器件時需要考慮的安全和可靠性問題。
