Mini MP3模塊

簡介

DFPlayer Mini是一款小巧且價格低廉的MP3模塊，可以直接接駁揚聲器。模塊配合供電電池、揚聲器、按鍵可以單獨使用，也可以通過串口控制，作為Arduino UNO或者是任何有串口的單片機的一個模塊。模塊本身完美的集成了MP3、WAV、WMA的硬解碼。同時軟件支持TF卡驅動，支持FAT16、FAT32文件系統。通過簡單的串口指令即可完成播放指定的音樂，以及如何播放音樂等功能，無需繁瑣的底層操作，使用方便，穩定可靠。

本次實驗我們通過六個按鍵分別控制MP3模塊的播放、暫停、上一曲、下一曲、增大音量、減小音量。

產品參數

*支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
*24位DAC輸出，動態范圍支持:90dB，信噪比支持:85dB
*完全支持FAT16、FAT32文件系統，最大支持32G的TF卡，支持32G的U盤、64M字節的NORFLASH
*多種控制模式可選。IO控制模式、串口模式、AD按鍵控制模式
*廣播語插播功能，可以暫停正在播放的背景音樂。廣告播放完畢回到背景音繼續播放
*音頻數據按文件夾排序，最多支持100個文件夾，每隔文件夾可以分配255首曲目
*30級音量可調，6級EQ可調

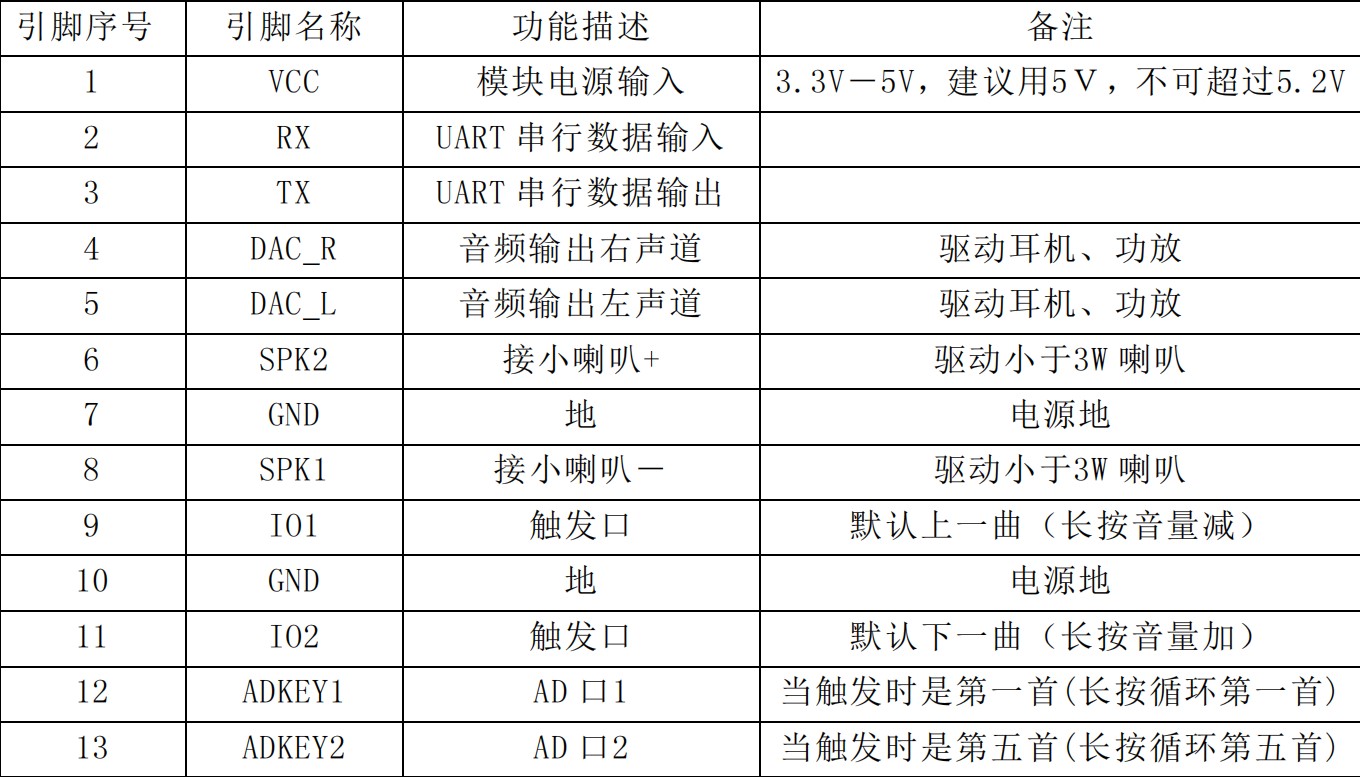

引腳定義

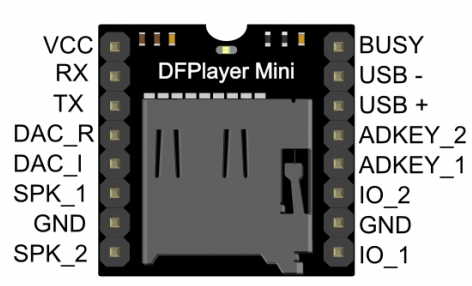

Mini MP3模塊的管腳圖如下，這里注意缺口正面朝上的左邊第一個引腳就是VCC，不要搞錯方向了。本次實驗中只需用到全部位于MP3模塊左側的六個引腳：VCC、RX、TX、SPK_1、GND、SPK_2。這里使用的是 8歐、1W的小喇叭，接在SPK_1、SPK_2兩個引腳上。

實驗準備

程序下載

/*
 功能： 六個按鍵分別控制MP3模塊的播放、暫停、上一曲、下一曲、增大音量、減小音量。

 接線定義：
Arduino-------dfplayer
5V-------------VCC
GND-----------GND
D10-----------TXD
D11-----------RXD
*/

#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySoftwareSerial(10, 11); // RX, TX

DFRobotDFPlayerMini myDFPlayer;


void setup()
{
 pinMode(6, INPUT_PULLUP);
  pinMode(7,  INPUT_PULLUP);
  pinMode(9, INPUT_PULLUP);
  pinMode(8, INPUT_PULLUP);
  pinMode(12,  INPUT_PULLUP);
  pinMode(13, INPUT_PULLUP);
mySoftwareSerial.begin(9600);
Serial.begin(9600);

myDFPlayer.begin(mySoftwareSerial);

myDFPlayer.volume(20);   //音量設定為20

myDFPlayer.enableLoopAll() ;   //循環播放TF卡中 mp3 文件


}

void loop()
{
  if( digitalRead(6) == LOW){
   myDFPlayer.volumeUp();
   delay (500);
  }
  if( digitalRead(7) == LOW){
   myDFPlayer.volumeDown()  ;
   delay (500);
  }
  if( digitalRead(8) == LOW){
   myDFPlayer.previous()  ;
      delay (500);
  }
  if( digitalRead(9) == LOW){
   myDFPlayer.next() ;
      delay (500);
  }
if( digitalRead(12) == LOW){
   myDFPlayer.start() ;
   delay (500);
  }
  if( digitalRead(13) == LOW){
   myDFPlayer.pause()  ;
   delay (500);
  }

}

上述代碼整體比較簡單，在接線上除了接MP3模塊和Arduino外，按鍵和Arduino的連接也很容易看出來，分別是Arduino的6、7、8、9、12、13號引腳和六個按鍵相連接，六個按鍵的另一個引腳都接地就可以了，這樣當對應的按鍵按下被觸發后，就會執行程序相應的邏輯實現對Mini MP3模塊的控制。

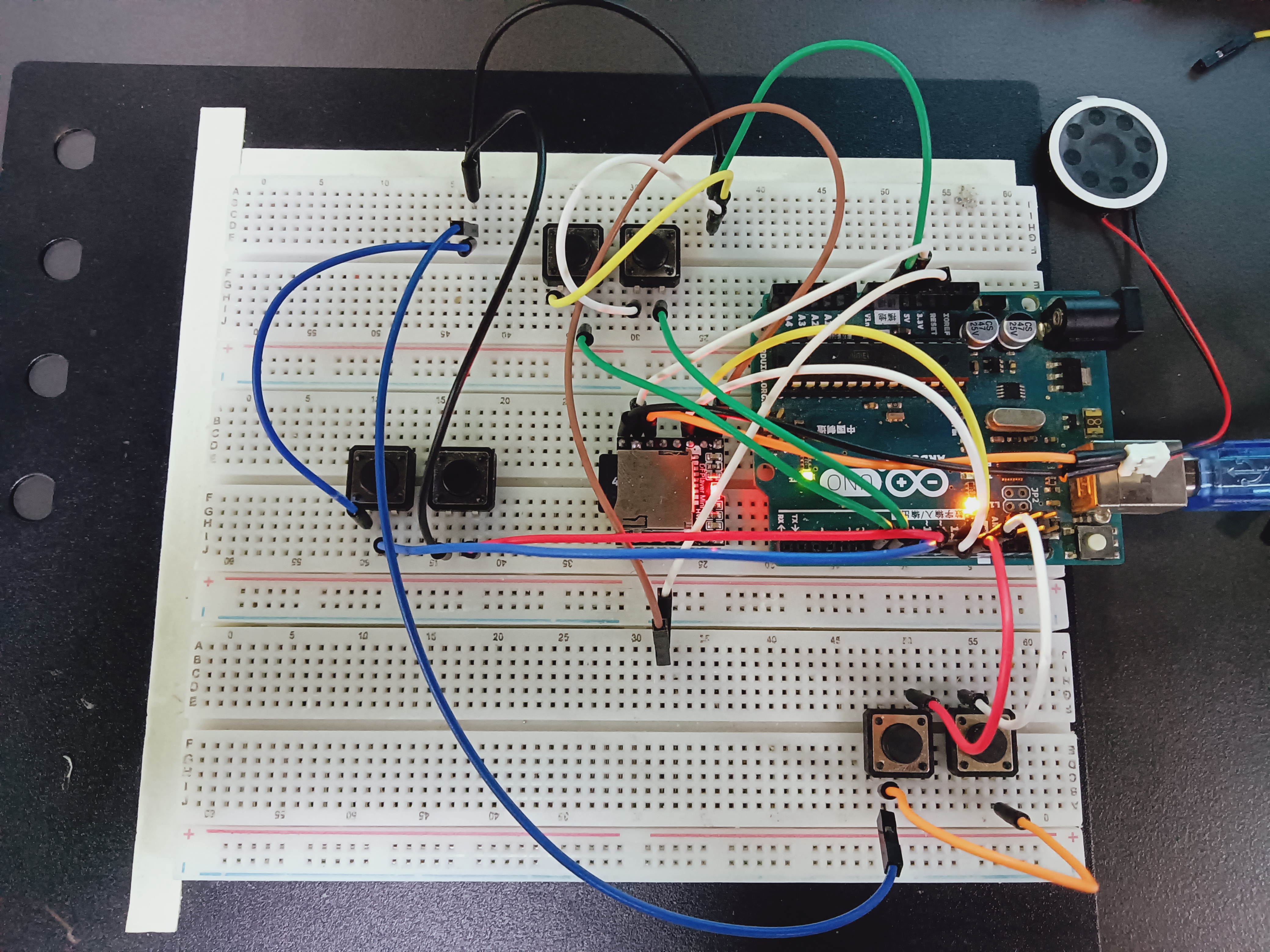

實物接線

總結

本文介紹了通過Arduino驅動DFPlayer Mini MP3模塊進行播放、暫停、上一曲、下一曲、增大音量、減小音量。有興趣的話大家也可以自己添加更多功能，比如加一個OLED屏幕來顯示控制信息。感謝觀看！
