TPS54361-Q1 器件是一款具有集成高壓側的 60V、3.5A 降壓穩壓器 MOSFET 的該器件可承受高達 65 V 的負載突降脈沖，符合 ISO 7637 標準。電流模式控制提供 簡單的外部補償和靈活的組件選擇。低紋波脈沖跳躍模式和 152μA 的電源電流可在輕負載下實現高效率。關斷電源電流降低 當使能引腳被拉低時，降至 2 μA。

欠壓鎖定在內部設置為 4.3 V，但使用外部 使能引腳上的電阻分壓器。輸出電壓啟動斜坡由軟啟動控制 pin 也可以配置為 Sequence/tracking。漏極開路電源良好信號指示 輸出在標稱電壓的 93% 至 106% 范圍內。
*附件：tps54361-q1.pdf

寬可調開關頻率范圍允許優化任一效率 或外部組件尺寸。逐周期限流、頻率折返和熱關斷 在過載情況下保護內部和外部組件。

TPS54361-Q1 器件采用 10 引腳 4 mm × 4 mm WSON 裸露導熱墊封裝。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H1C
  • 器件 CDM ESD 分類等級 C3B
• 輕負載時具有高效率，具有脈沖跳躍 Eco 模式?
• 87mΩ 高側 MOSFET
• 152μA 工作靜態電流和 2μA 關斷電流
• 100kHz 至 2.5MHz 可調開關頻率
• 與 External Clock 同步
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 可調 UVLO 電壓和滯后
• UV 和 OV 電源良好輸出
• 可調軟啟動和排序
• 0.8V 1% 內部電壓基準
• 10 引腳 WSON，帶導熱墊封裝
• –40°C 至 150°C TJ工作范圍

參數

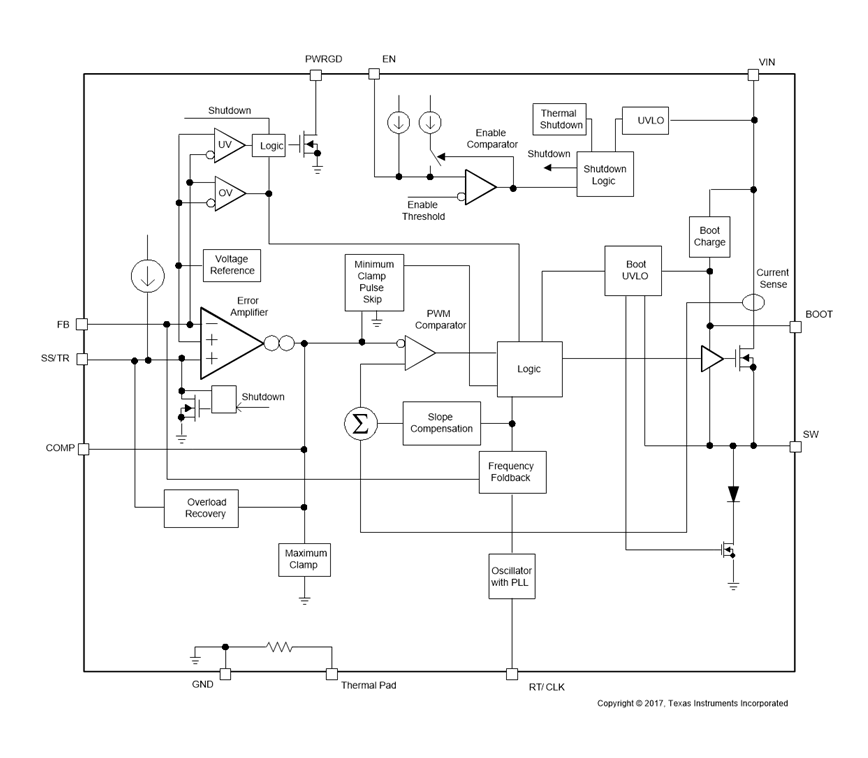

方框圖

1. 產品概述

TPS54361-Q1是一款60V輸入、3.5A輸出的降壓DC-DC轉換器，集成了高側MOSFET，適用于汽車電子及其他工業應用。該轉換器具有高效率、低靜態電流、可調開關頻率等特點，并支持軟啟動和Eco-mode功能。

2. 主要特性

• ?高效率?：輕載時采用脈沖跳過Eco-mode，提高效率。
• ?寬輸入電壓范圍?：支持4.5V至60V的輸入電壓。
• ?低靜態電流?：操作靜態電流為152μA，關機時降至2μA。
• ?可調開關頻率?：開關頻率可調范圍為100kHz至2.5MHz。
• ?同步功能?：支持外部時鐘同步。
• ?保護功能?：包括過流保護、過壓保護、欠壓鎖定（UVLO）和熱關斷。
• ?AEC-Q100認證?：適用于汽車電子應用。

3. 應用領域

• 汽車配件：如GPS、娛樂系統。
• USB專用充電端口和電池充電器。
• 12V、24V和48V工業、汽車和通信電源系統。

4. 功能描述

• ?固定頻率PWM控制?：采用電流模式控制，簡化外部補償。
• ?脈沖跳過Eco-mode?：輕載時自動進入Eco-mode，提高效率。
• ?低壓差操作?：集成BOOT充電FET，支持低壓差操作。
• ?軟啟動和跟蹤?：SS/TR引腳用于軟啟動和電源排序/跟蹤。
• ?電源良好輸出?：PWRGD引腳指示輸出電壓是否在正常范圍內。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至60V。
• ?輸出電壓范圍?：0.8V至8.8V。
• ?輸出電流?：最大3.5A。
• ?開關頻率?：100kHz至2.5MHz。
• ?熱關斷溫度?：約176°C。

6. 典型應用電路

文件提供了詳細的典型應用電路圖，包括外部組件的選擇和配置指南，以及詳細的設計步驟和計算公式。

7. 布局指南

• ?組件放置?：關鍵組件應靠近IC放置，特別是輸入電容和輸出電容。
• ?跡線布局?：主功率路徑應使用寬而短的跡線，以減少寄生電感和電阻。
• ?熱設計?：暴露的熱焊盤應通過多個過孔連接到內部或底部地層，以增強散熱。

8. 封裝與訂購信息

TPS54361-Q1采用10引腳WSON封裝，文件提供了詳細的封裝尺寸、引腳配置和訂購信息。

9. 設計支持

文件提供了使用WEBENCH? Power Designer進行自定義設計的鏈接，以及相關的應用筆記和設計支持資源。
