實現開關柜的智能化是打造智能配電系統的核心環節。這不僅僅是增加一些電子設備，而是通過集成先進技術，賦予開關柜感知、分析、決策和執行的能力，從而提升整個配電系統的效率、可靠性、安全性和管理水平。

以下是實現開關柜智能化的關鍵步驟和技術要素：

感知層：部署智能傳感器

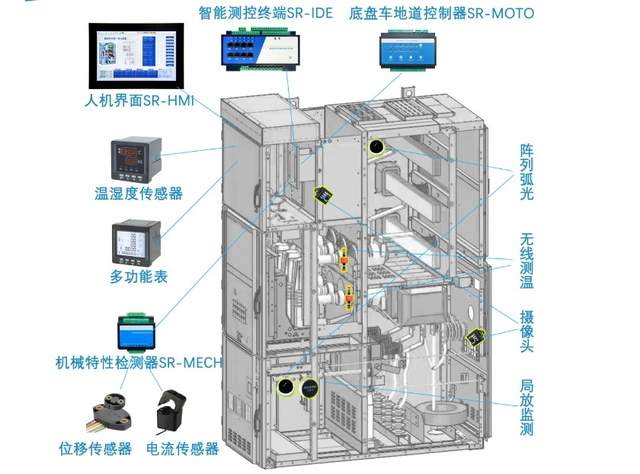

蜀瑞創新開關柜在線監測及

一、核心參數監測

1、電流/電壓傳感器： 高精度、寬量程的傳感器（如霍爾效應、羅氏線圈）實時監測各回路三相電流、電壓（相/線）、功率（有功、無功、視在）、功率因數、頻率、諧波含量（THD、各次諧波）等。這是智能化的基礎數據。

2、溫度傳感器： 在關鍵點（如斷路器觸點、母線連接處、電纜接頭）安裝無線或有線溫度傳感器（紅外、熱電偶、光纖測溫），監測過熱風險。

3、電能質量傳感器： 專門監測電壓暫降/暫升、閃變、不平衡度等更深層次的電能質量問題。

二、設備狀態監測：

1、斷路器狀態傳感器： 監測斷路器分/合閘狀態、儲能狀態、操作次數、機械特性（如分合閘時間、速度）。

2、接地開關狀態傳感器： 監測位置狀態。

3、局放傳感器： 用于中高壓開關柜，監測內部局部放電信號，預警絕緣劣化。

4、機械特性監測： 監測操作機構的振動、聲音等。

5、環境傳感器： 監測柜內溫度、濕度、凝露、煙霧、門禁狀態等。

要求： 傳感器需小型化、低功耗、高精度、高可靠性、抗電磁干擾能力強，易于安裝和集成。

通信層：建立可靠的數據傳輸網絡

內部通信總線： 開關柜內部各智能組件（IEDs、傳感器）通過高速、可靠的現場總線（如 Modbus RTU/TCP, CAN bus, Profibus, EtherCAT）或工業以太網進行互聯。

要求： 通信網絡需具備實時性（關鍵數據）、可靠性（抗干擾、冗余）、安全性（加密、認證）、開放性（標準協議）、可擴展性。

智能處理層：邊緣計算與智能設備

1、多功能開關柜智能測控裝置： 集測量、保護、控制、計量、通信于一體，是智能開關柜的“大腦”。具備強大的數據處理能力和豐富的I/O接口。

2、智能斷路器/接觸器： 內置測量、保護、通信功能，可直接與系統交互。

3、專用智能單元： 如獨立的電能質量分析單元、溫度監測單元、局放監測單元等。

平臺層：智能配電管理與應用軟件

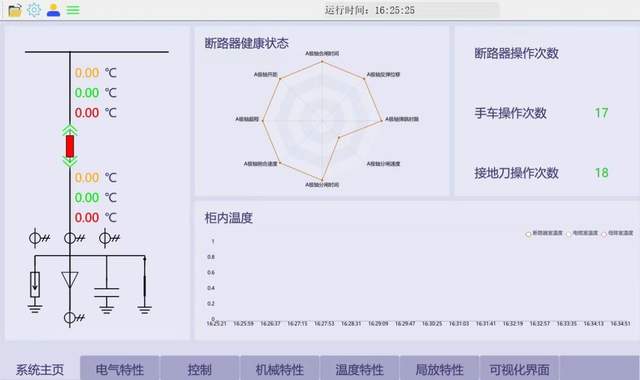

蜀瑞創新開關柜監測系統

1、數據采集與監控系統： 接收、存儲、處理和展示所有開關柜上傳的實時數據（SCADA）。

2、智能配電管理系統/能源管理系統：高級監控與可視化：提供直觀的電氣單線圖、實時數據展示、歷史趨勢分析、告警管理（分級、推送）。電能質量管理： 深入分析諧波、不平衡、暫降等事件，評估影響，提供治理建議。設備全生命周期管理。預測性維護： 基于設備運行數據（溫度、局放、操作次數、負載歷史等）和AI算法，預測設備故障風險，提前安排維護，避免意外停機。遠程操作與控制： 在安全策略允許下，支持遠程分合閘。

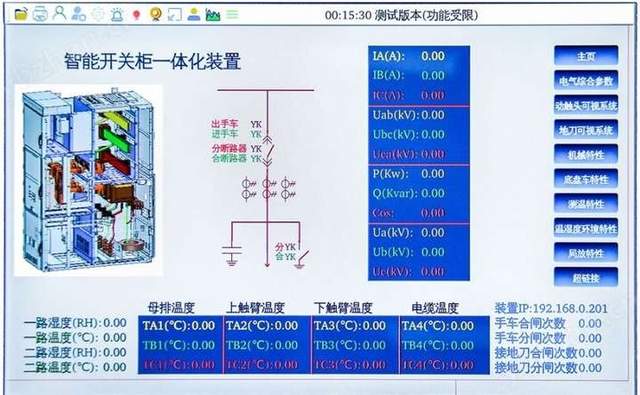

蜀瑞創新開關柜綜合智能監控裝置

實現路徑：

1、新建項目： 在設計階段就選用集成了傳感器、智能IED、人機交互裝置（人機界面）和通信接口的智能開關柜。

2、改造項目： 在現有開關柜上加裝智能傳感器（如無線測溫）、通信網關、升級或替換傳統儀表為多功能測控裝置，并部署上層管理系統。

總結：

打造智能開關柜實現智能配電是一個系統工程，需要感知、通信、計算、應用、安全五大核心能力的協同。其目標是提高供電可靠性：快速故障定位隔離，預測性維護減少停機。提升運營效率： 遠程監控操作，減少人工巡檢，優化運維。

增強安全性：電氣火災預警，安全操作聯鎖，網絡安全防護。通過智能化改造，開關柜從被動的配電節點轉變為主動的、信息豐富的智能終端，成為構建高效、可靠、安全、綠色現代配電網絡的關鍵基石。
