作為一名電力電子與電力傳動專業的準研究生，以濃厚的興趣為驅動，成為了一位熱衷于DIY創作的動手能手。長期活躍于各類電氣控制比賽，酷愛鉆研前沿技術，并沉浸于從方案構思、設計實現到調試驗收的全過程，享受將創意化為現實的成就感。

前 言

在國產MCU日益發展的當下，作者通過視頻宣傳，群友推薦等渠道了解到了先楫半導體（HPMicro）,也通過HPM出售的各種EVK（6750EVKMini、5300EVK、6E00EVK等）體驗過HPM帶來的高性能體驗；不過，限于EVK的設計目的，部分引腳被板上的外設占用，所以作者決定以HPM最近發布的HPM6P00系列為基礎，設計一款電力電子方向的開發板 盡管6P00的運動控制系統精心設計，性能優異，但是我仍然選擇了四開關BuckBoost（也稱同相BuckBoost）作為開發板的主體功能，這是因為作者曾以此作為畢業設計題目，進行過一定研究，預計可以減少設計過程中的謬誤，且硬件閉環等功能經過恰當配置也許可以應用于本項目。

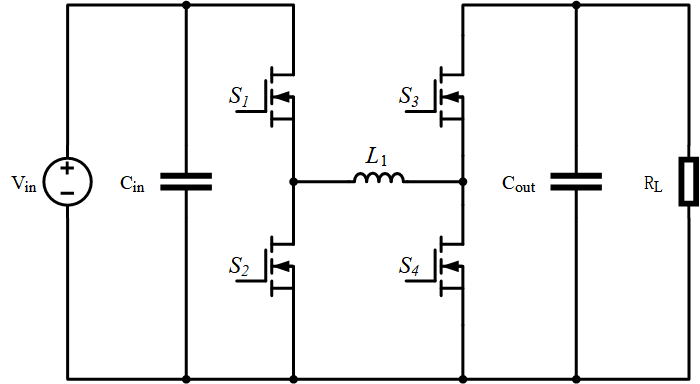

拓撲簡介

四開關BuckBoost變換器，是一種兼具升降壓能力的非隔離DCDC變換器，通過不同的開關組合導通控制實現電

壓變換，根據設計不同具有多種控制模式，在輸入輸出變化時能夠平順過渡切換，同時保持較高效率。

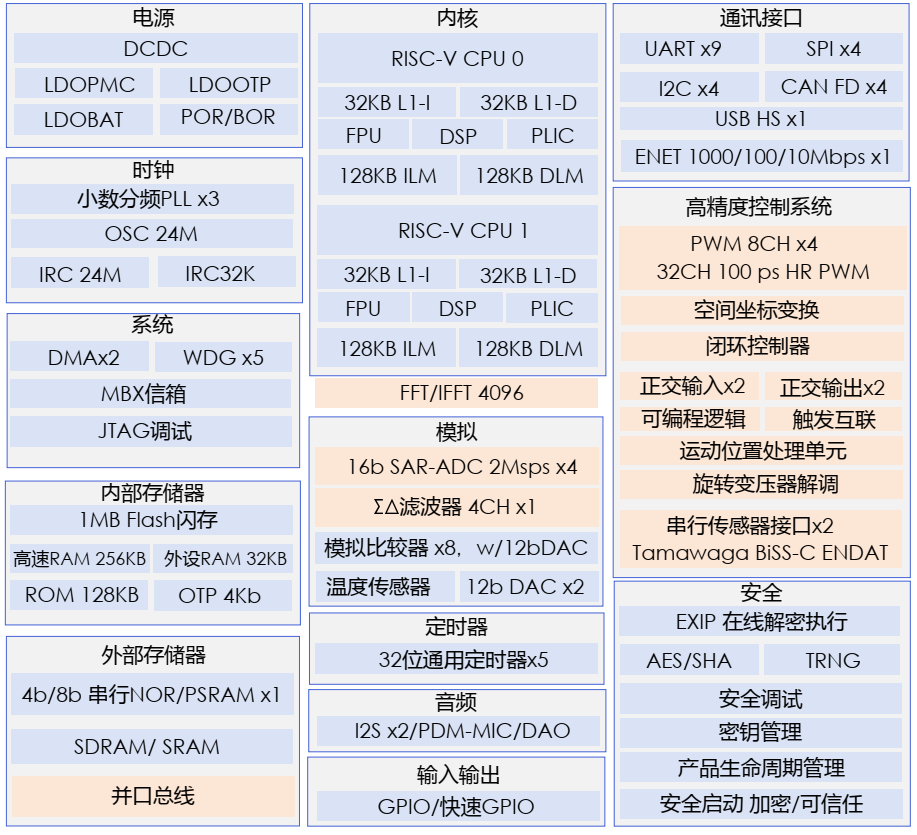

HPM6P00簡介

HPM6P00系列保持了HPM系列MCU一貫的高性能設計，最高可支持雙核600MHz，對于主打的運動控制也是下足本事，配備的100ps分辨率的PWM與2Msps 16bit的ADC是實現精確控制的基礎，還有硬件閉環、硬件邏輯、各種

編碼器接口與數字接口也對電機控制等應用能提供巨大便利。

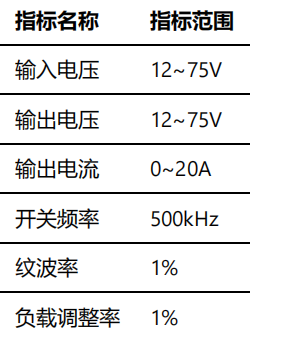

預期設計指標

硬件：原理圖設計

PM提供了KiCad符號與封裝庫，故本項目基于KiCad設計實現HPM Pin Mux Tool是在線引腳/時鐘配置工具，能有效加速原理圖設計和程序開發，還具有賬號登錄在線保存，分享碼共享工程的功能，非常方便。PinMuxTool以函數為單位，通過創建不同的函數，并在其中配置引腳的復用功能來生成對應的初始化代碼。

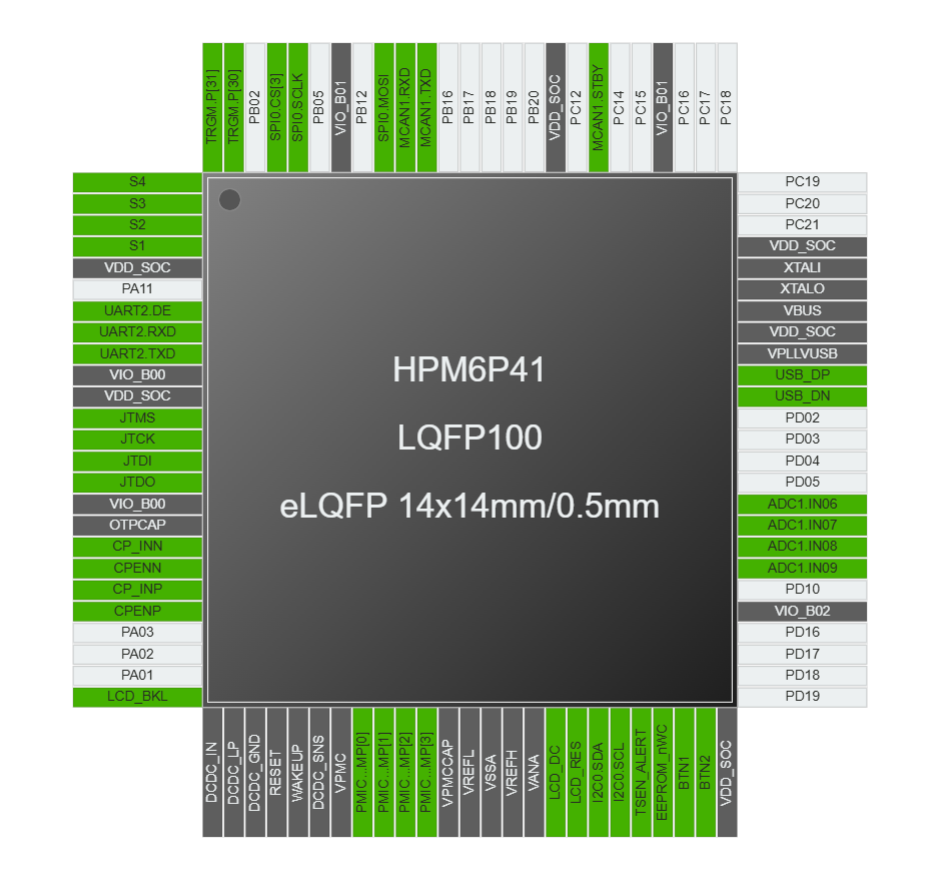

從下圖可以看到HPM的PinOut還是一如既往的整齊，單個外設的功能引腳分組往往都是就近引出，有利于PCB繪制的布線。

MCU部分

* 電 源

HPM的電源域在設計時需要提供內核電壓（VDD_SOC）、IO電壓（VDD_IO）、模擬域電壓（VANA）、模擬參考電壓（VREFH、VREFL），并為片內LDO提供外部去耦電容。

各電源輸入輸出串接了磁珠，與去耦電容形成低通濾波，提高電源質量，本項目設計時不同電源域接入了不同名稱的地網絡，但在根頁對不同地網絡進行了短接，如有切割地平面需求，可以方便修改。

在設計時主要參考了數據手冊及HPM6P00EVK原理圖。

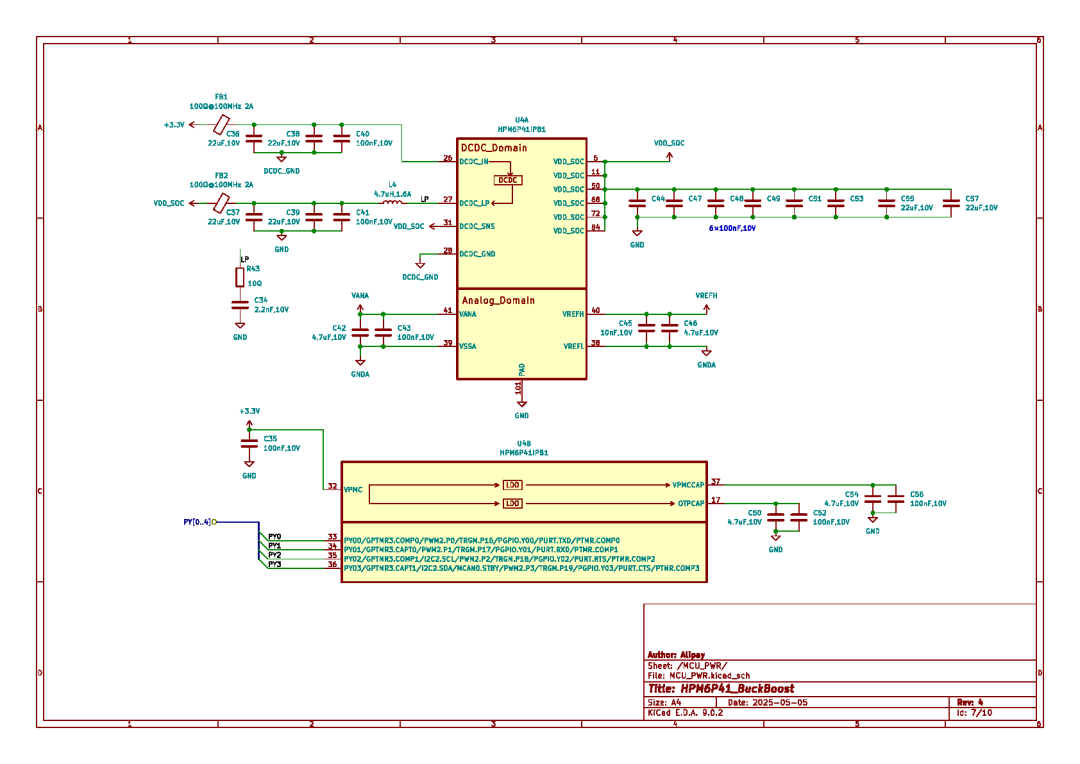

MCU各電源域

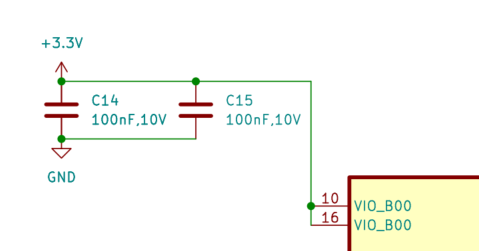

每個VIO引腳放置一個100nF去耦電容。

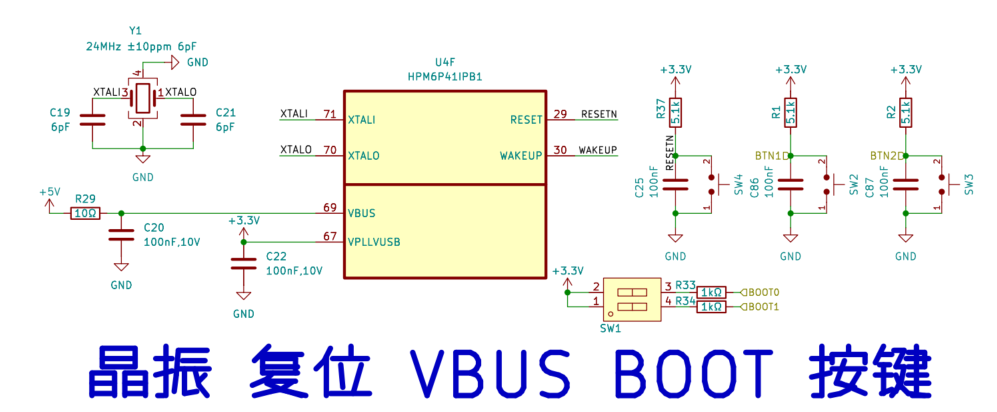

* 時鐘與復位

6P00系列對時鐘頻率有固定要求，需要24MHz的外部晶振或50%占空比的24MHz固定時鐘用以驅動內部PLL產生各模塊所需的頻率。

復位引腳連接到按鍵與JTAG接口，通過RC電路實現上拉+消抖功能。

對于MCU的BOOT0與BOOT1，6P00EVK中未做上下拉處理，此處相同。

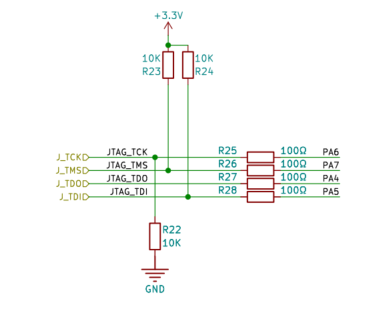

*JTAG

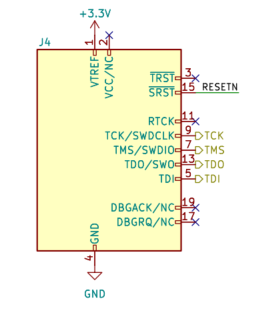

JTAG引腳為PA4~PA7，連接了適當的終端電阻與上下拉電阻，通過20p簡易牛角座連接到外部調試器。

輔助電源

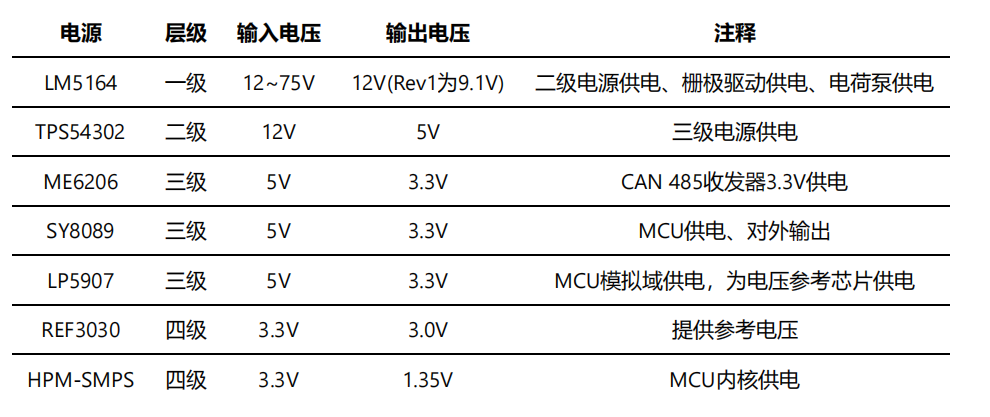

開發板輔助電源分為四級，其中LM5164原理圖通過TI提供的Power Designer工具設計，其他DCDC、LDO電路均為典型用法或簡單設計，在此不作過多闡述。

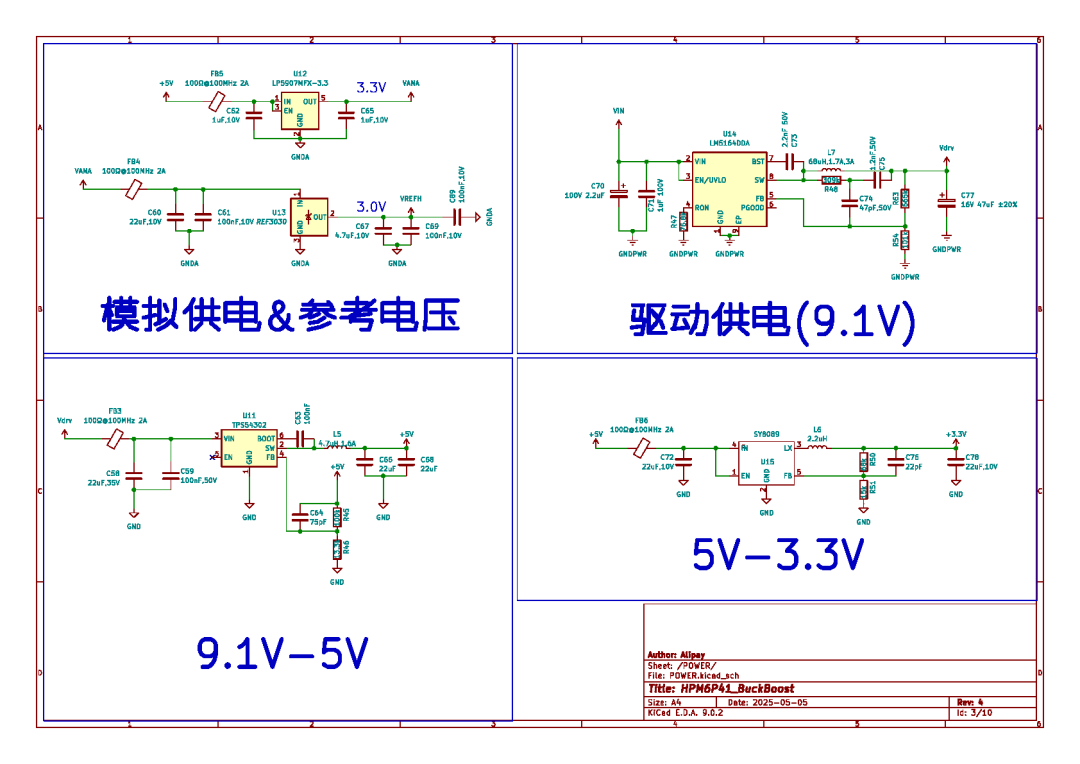

部分輔助電源原理圖：

功率電路

參考設計指標計算功率電感和輸入/輸出電容容值：

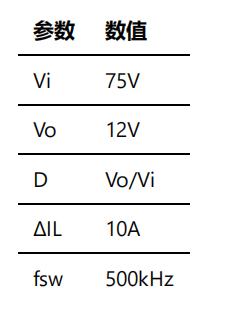

如上條件在Buck模式下電感最小取值應為2.016μH

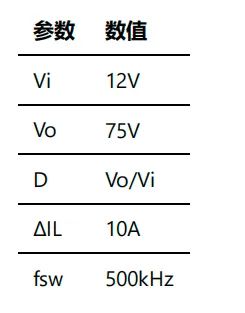

如上條件在Boost模式下電感最小取值應為2.4μH

綜合考慮紋波電流與電感感量，在實際中應視負載情況選用2.2~10μH范圍的功率電感，在本項目中，根據計算條件選擇CoilCraft的VER2923系列中10μH的功率電感，該系列具有低DCR與高Isat，且適當提高的感量能降低ΔIL，能夠滿足本項目設計指標之需求。

* 輸入/輸出電容

Buck模式輸出電容計算公式：

Boost模式輸出電容計算公式：

各取其最大值發現均為20μF左右，考慮到后續設計冗余和可能的變頻需求，將輸入輸出電容定位兩顆100μF電解電容+一顆1μF MLCC電容并聯。

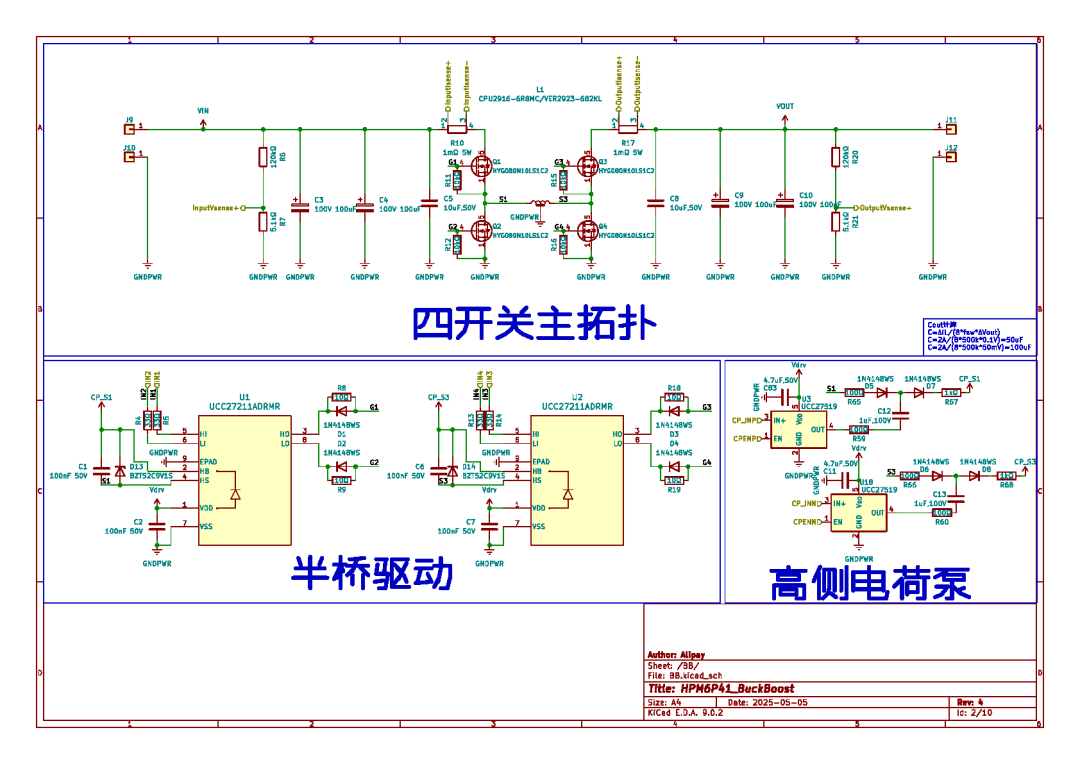

功率電路原理圖

驅動電路

驅動電路由UCC27211A半橋驅動和電荷泵供電電路組成。

選擇UCC27211A主要是看中其無輸入互鎖，能夠發揮PWMv2外設的死區功能，具有強大的驅動推挽電流（4.5A/3.7A），和較低的傳播延遲，且封裝與2EDL8024G等高性能柵極驅動通用，便于探索不同的選型搭配。在半橋驅動的輸入串接了終端電阻，用以提升信號匹配程度，優化PWM信號邊沿。

電荷泵供電電路讓兩側上管在四開關的純Buck和純Boost模式下具有長時間導通能力，能夠簡化控制模型，避免在特定情況下產生額外的開關損耗。通過兩顆UCC27517提供PWM，與開關節點形成電荷泵，輸出兩倍開關節點電壓以保證上管（Q1 Q3）始終獲得足夠的Vgs。考慮到電荷泵電壓可能過高，在其輸出串接了限流電阻和穩壓管保護Vgs不超過額定值。

電荷泵PWM由PWM2外設提供控制信號，可以通過互補、移相等手段讓兩個PWM源交替發波，降低瞬時電流需求；與此同時還接入了MCU控制的使能引腳，可以在不需要電荷泵供電時停止其運行，降低板上耗電，略微提高效率。

采樣電路

開發板上共有四路模擬信號供ADC采樣，每路ADC均在管腳較近處放置了RC電路，對于SAR-ADC，緊貼管腳的RC電路是必須的，因為其內部采樣電容在開啟瞬間會造成外部電壓跌落，如果沒有RC中的C提供足夠的電容補償跌落，將會導致采樣結果波動極大，而RC中的R是防止跌落的電壓信號反沖到前級運放造成震蕩，RC共同構成了SAR-ADC前級的一部分，而不只是低通濾波器。

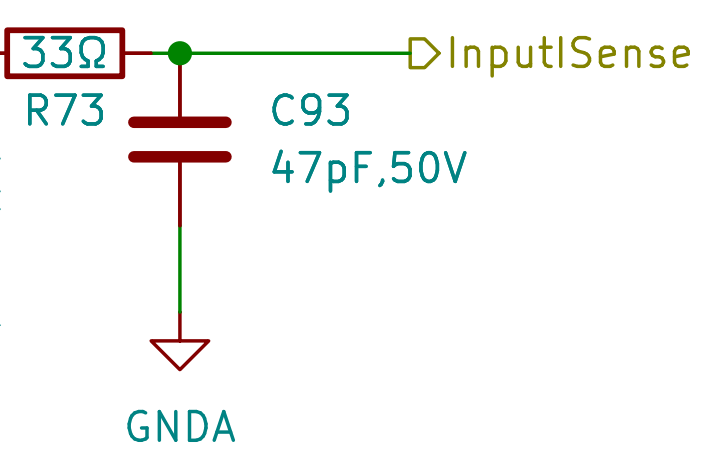

采樣管腳前的RC電路

* 電流采樣

采樣電阻如前文圖示串接在開關橋臂到濾波電容之間，能夠等效采集電感電流，且兩側電壓受到電容約束，能

夠保證共模躍變電壓符合采樣放大器（INA241）要求，提高電流采樣可靠性。

考慮到設計指標的20A電流輸出能力、封裝熱耗散功率和采樣放大器提供的放大倍數，采樣電阻選用了1mΩ 5W 2725/2726封裝的錳銅電阻，采樣放大器采用了1.1MHz小信號帶寬、50V/V增益的INA241A3，盡可能提高了電流采樣的模擬帶寬以適配500kHz的較高開關頻率。

此版本的遺憾之處是未引出片上比較器，如果將電流信號與DAC信號共同輸入比較器，配合TRGM、PWM等外設可以實現硬件峰值電流模式控制，而此處僅實現了平均電流模式控制。

* 電流采樣

在本項目設計中，由于是電流電壓雙環設計，所以電壓采樣的跟隨器不需太高性能，所以電壓采樣選擇SGM8551作為ADC前級跟隨器，此運放的特點是典型12μV的失調電壓，盡管slew rate較低，但仍具有足夠的帶寬（1.48MHz）。

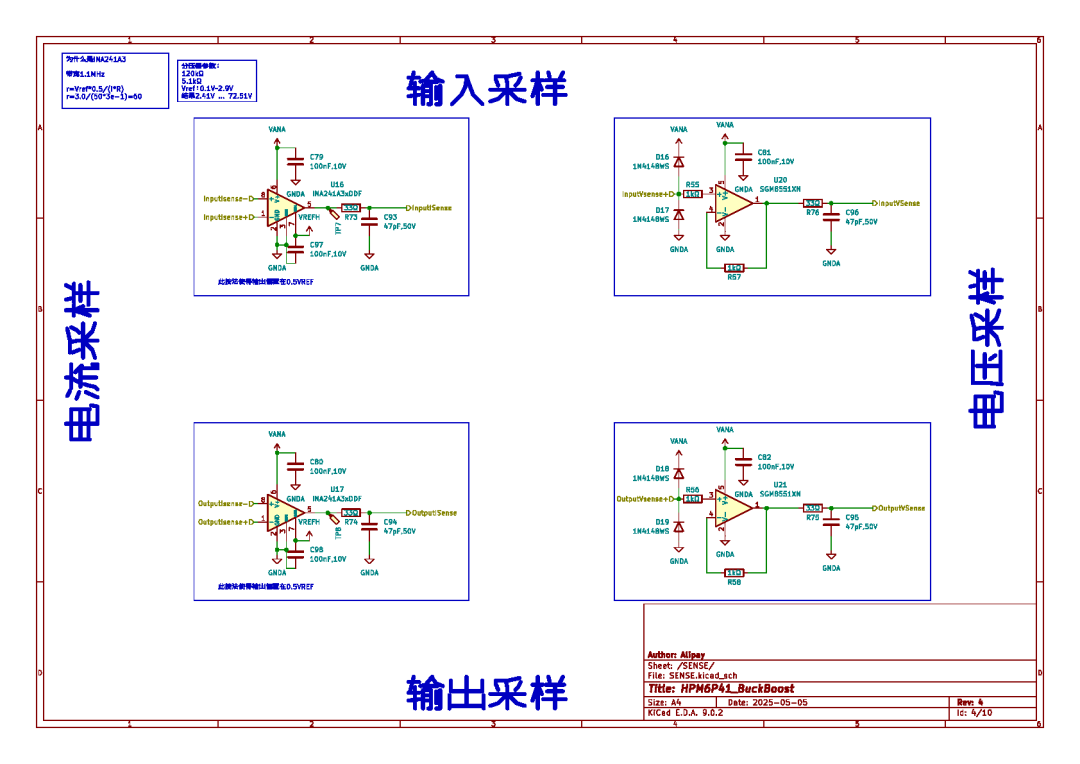

采樣電路原理圖

接口電路

開發板的接口電路不是開發板重點內容，因此僅做簡單介紹。

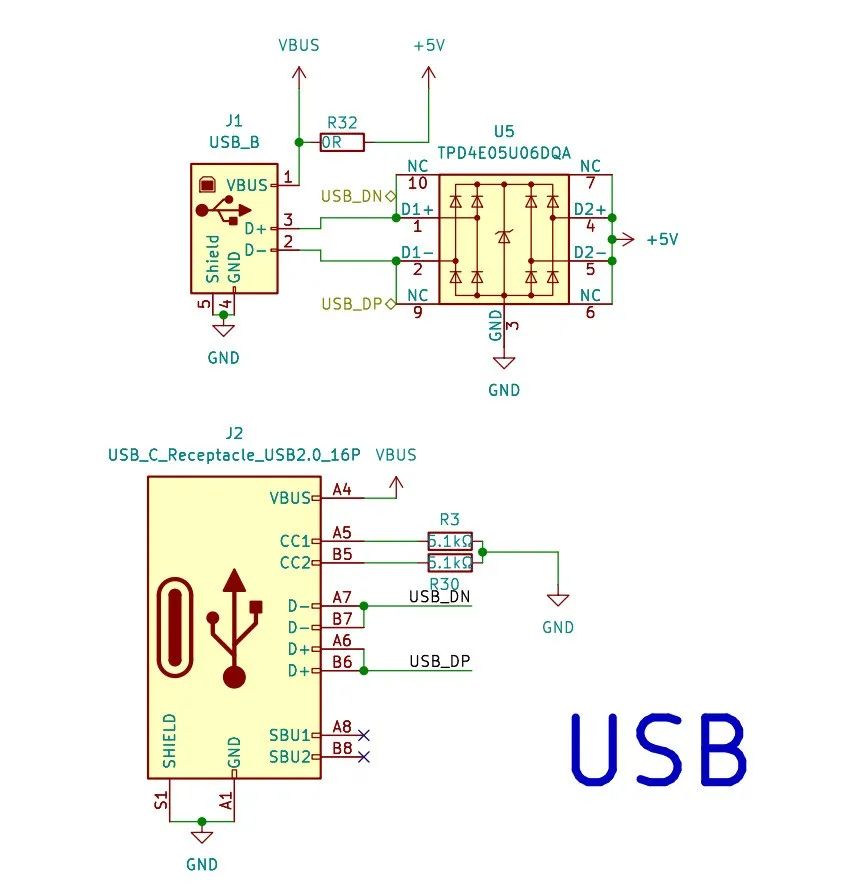

* USB接口

USB HS是HPM所有MCU的標配，配合易于移植使用的cherryUSB例程，能夠便捷實現USB CDC等功能，可以編

寫配套的上位機共同調試運行，在本項目中提供了USB Type-B和Type-C接口，主要看重了B口的堅固耐用和C口的便利性，不過在作者實際調試中已經考慮將B口換為A口。VBUS被連接到MCU的對應管腳，供USB外設使用。

作者還放置了ESD陣列用于保護可能與之相連的PC。

* CAN/485接口

兩個總線接口在繪制PCB時位于整板右側，SY8089提供的3.3V不便穿過，所以為其單獨設置了ME6206為485PHY和CAN PHY的VIO提供3.3V電壓。

對于總線側，在信號進入兩個PHY之前需經過ESD二極管、共模電感、終端電阻、對地的濾波電容，能夠盡可能

保證通信可靠性。

*SMA接口（TRGM）

開發板上具備兩個SMA接口，用于收/發TRGM信號，該接口可用于示波器采樣同步或多板間并聯同步信號，具體用法多樣，可以根據實際情況配置TRGM開發使用。

由于TRGM信號多為窄脈沖，單個脈寬可能僅有5e-8秒，因此屬于高速信號，在原理圖中為其設置了匹配電阻，需要根據實際使用時的收發角色設置來焊接不同的電阻，同時在PCB設計中考慮其阻抗匹配。

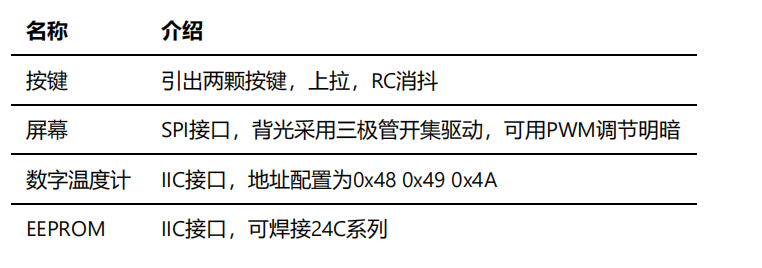

雜 項

板載的IIC設備均掛載在同一條總線，經計算使用2K上拉能夠滿足1Mbps總線速率對上升沿的要求。

結 語

本章基于HPM6P00的豐富外設與高性能特性，剖析了四開關BuckBoost開發板的硬件設計思路與實現細節。從寬范圍輸入/輸出電壓的功率拓撲選型，到電源管理、驅動電路、采樣電路及各類接口的原理圖設計和關鍵器件選型，在設計層面保證了系統在12~75V、20A電流、高達500 kHz開關頻率下的運行。通過合理的采樣濾波和保護電路，本開發板已具備實現良好的性能指標的硬件條件及可擴展性，為后續PCB布局優化與固件功能開發奠定了堅實基礎。

下一章將著重介紹 PCB 版面設計與布線策略，以進一步提升整板的電氣性能與可靠性。
