LMR14006 是 PWM DC/DC 降壓（降壓）穩壓器。具有 4 V-40 的寬輸入范圍 V，它適用于從工業到汽車電源的廣泛應用 來自不受監管的來源的調節。穩壓器的待機電流在休眠模式下為 28 μA， 適用于電池作系統。1 μA 的超低電流可進一步延長 關機模式下的電池壽命。工作頻率固定為 1.1 MHz（X 版本）和 2.1 MHz（Y 版），允許使用小型外部元件，同時仍然能夠?qū)崿F(xiàn)低輸出 紋波電壓。軟啟動和補償電路在內部實現，這些電路允許 與最小化的外部元件一起使用的器件。LMR14006 針對多達 600 個 mA 負載電流，具有 0.765 V 典型反饋電壓。該設備具有內置保護功能 功能包括逐脈沖電流限制、熱感應和因功率過大而關閉 耗散。LMR14006采用扁平 TSOT-6L 封裝。
*附件：lmr14006.pdf

特性

• 休眠模式下的超低 28 μA 待機電流
• 輸入電壓范圍 4 V 至 40 V
• 1 μA 關斷電流
• 支持高占空比作
• 輸出電流高達 600 mA
• 1.1 MHz 和 2.1 MHz 開關頻率
• 內部補償
• 高壓使能輸入
• 內部軟啟動
• 過流保護
• 過溫保護
• 整體解決方案尺寸小（TSOT-6L 封裝）

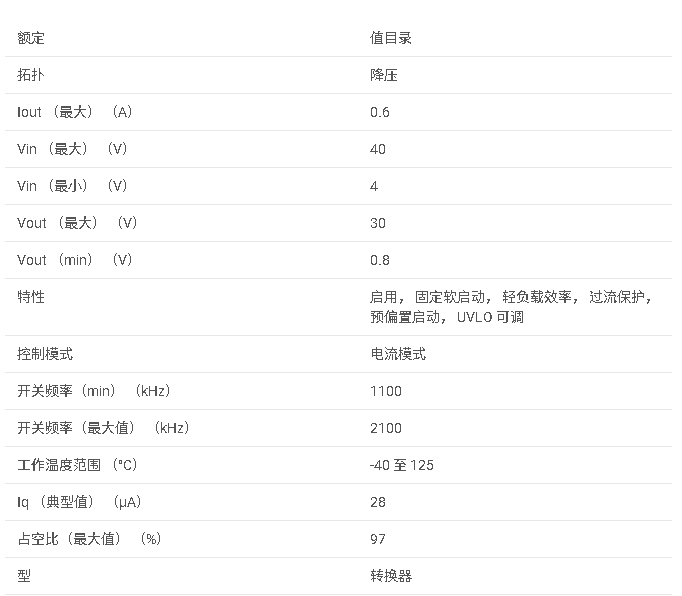

參數

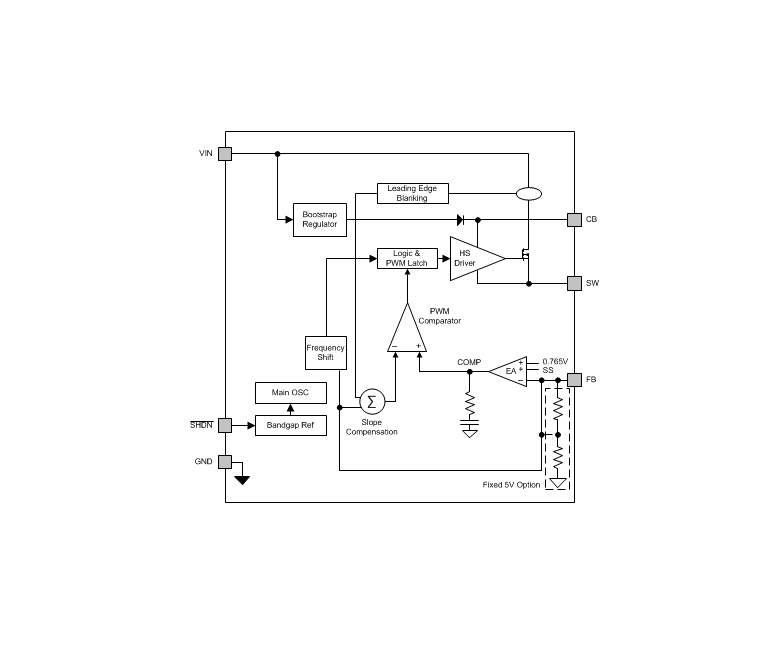

方框圖

一、產品概述

LMR14006是一款由德州儀器（Texas Instruments）生產的簡單開關型降壓（Buck）DC/DC轉換器。該轉換器具有超低的待機電流（28μA），寬輸入電壓范圍（4V至40V），固定開關頻率（1.1MHz或2.1MHz），適用于工業分布式電源系統、汽車電子設備、便攜式手持儀器及電池供電設備等應用。

二、主要特性

• ?超低待機電流?：28μA（睡眠模式），1μA（關機模式），延長電池壽命。
• ?寬輸入電壓范圍?：支持4V至40V的輸入電壓，適應多種電源環境。
• ?固定開關頻率?：提供1.1MHz和2.1MHz兩種固定開關頻率選項，便于設計小型化電路。
• ?內部補償?：集成內部補償網絡，簡化外部電路設計。
• ?軟啟動功能?：內置軟啟動電路，減少上電時的電流沖擊。
• ?保護功能?：包括過流保護、過溫保護及欠壓鎖定等，提高系統可靠性。
• ?小型封裝?：采用TSOT-6L封裝，體積小巧，適合空間受限的應用。

三、引腳功能

LMR14006的引腳功能包括：

• ?VIN?：輸入電壓引腳。
• ?GND?：接地引腳。
• ?SHDN?：使能引腳，控制轉換器的開啟和關閉。
• ?SW?：開關引腳，連接外部電感和二極管。
• ?FB?：反饋引腳，連接輸出電壓的分壓電路，實現閉環控制。
• ?CB?：自舉引腳，連接自舉電容，為內部高側MOSFET提供柵極驅動電壓。

四、工作模式

• ?正常工作模式?：在輸入電壓和輸出負載正常范圍內，LMR14006以固定頻率電流模式控制輸出電壓。
• ?睡眠模式?：在輕載條件下，自動進入睡眠模式，減少開關次數和功耗，降低待機電流。
• ?過流保護?：當輸出電流超過限定值時，自動關斷內部高側MOSFET，保護電路不受損壞。
• ?過溫保護?：當結溫超過設定值時，自動關斷轉換器，防止因過熱而損壞。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括如何選擇電感、輸出電容、輸入電容以及如何進行環路補償設計等。此外，還介紹了典型應用電路和布局指南，幫助設計師快速實現電路原型并優化系統性能。

六、封裝與訂購信息

LMR14006提供TSOT-6L封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
