TPS563900 器件是一款單片雙通道同步降壓轉換器，具有 4.5V 至 18V 的寬工作輸入電壓范圍，可在 5V、9V、12V 或 15V 總線電壓和電池化學成分下
工作。恒定頻率峰值電流模式控制簡化了環路補償，并提供了快速瞬態響應。
*附件：tps563900.pdf

外部反饋電阻器可用于設置 TPS563900 器件中每個 Buck 轉換器的初始啟動電壓。此啟動選項的反饋電壓基準為 0.6 V。當電壓識別 （VID） DAC 通過 I 更新^2^C，降壓轉換器將反饋電阻從外部反饋電阻切換到內部反饋電阻。每個降壓轉換器的輸出電壓可在 0.68 V 至 1.95 V 范圍內編程，步長為 10 mV^2^C 控制的 7 位 VID。

TPS563900器件中的每個 Buck 轉換器也可以 I^2^C 控制用于啟用和禁用輸出電壓、讀取輸出電壓、設置脈沖跳躍模式以及讀取電源良好狀態和芯片溫度警告。

TPS563900 器件具有專用的使能引腳，當 I^2^C 接口。獨立的軟啟動引腳為上電可編程性提供了靈活性。逐周期過流保護和打嗝模式作限制了短路或過載故障情況下的 MOSFET 功率耗散。低側反向過流保護還可以防止過大的灌電流損壞轉換器。

TPS563900 器件還具有輕負載脈沖跳躍模式 （PSM），可由 I 控制^2^C 或 MODE 引腳配置。PSM 模式允許降低提供給系統的輸入功率的功率損耗，從而在輕負載下實現高效率。

TPS563900 器件采用 32 引腳熱增強型 HTSSOP （DAP） 封裝。

特性

• 4.5V 至 18V 寬輸入電壓范圍
• 我^2^C 控制 7 位 VID 可編程輸出電壓，電壓范圍為 0.68V 至 1.95V，每個降壓轉換器的步長為 10mV;輸出電壓也可以通過電阻分壓器設置
• 用于輸出電壓轉換的可編程轉換速率控制
• 降壓 1 和降壓 2 中的最大連續輸出電流高達 3.5A
• 降壓 1 和降壓 2 可以并聯以提供高達 7A 的電流
• 我^2^C 兼容接口，具有標準模式 （100 kHz） 和快速模式 （400 kHz）
• 我^2^C 回讀電源良好狀態和芯片溫度警告
• 脈沖跳躍模式可在輕負載下實現高效率
• 可調開關頻率
  200 kHz 至 1.6 MHz，由外部電阻器設置
• 每個 Buck 的專用使能和軟啟動
• 具有簡單補償電路的峰值電流模式控制
• 逐周期過流保護
• 180° 異相作，以減少輸入濾波器和電源產生的噪聲
• 過熱保護
• 采用 32 引腳熱增強型 HTSSOP （DAP） 封裝

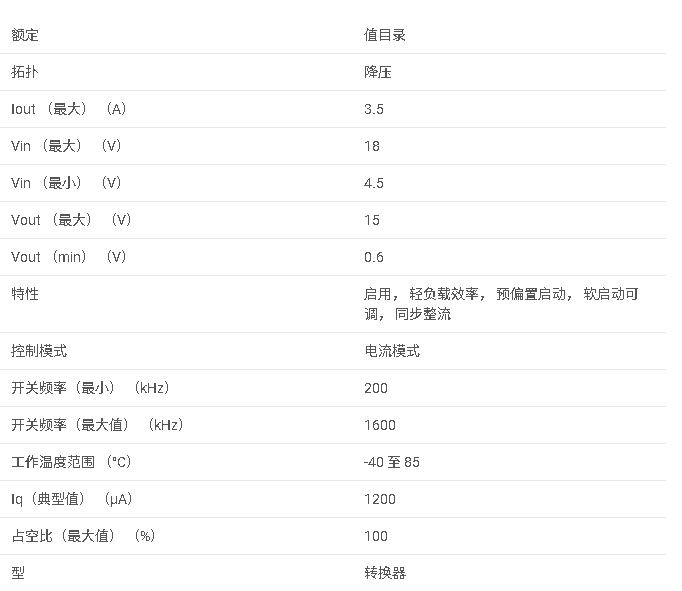

參數

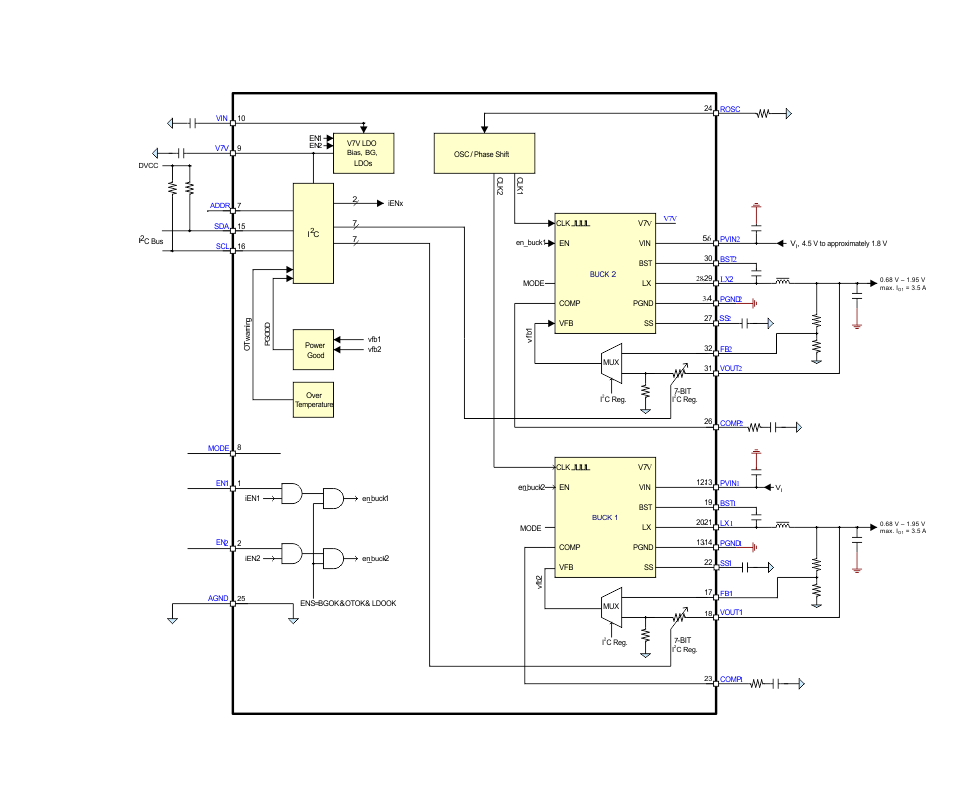

方框圖

一、產品概述

TPS563900是一款由德州儀器（Texas Instruments）生產的雙路同步降壓（Buck）DC/DC轉換器。該轉換器具有寬輸入電壓范圍（4.5V至18V）、每路輸出最大電流3.5A、I2C控制電壓識別（VID）可編程輸出電壓、以及高效能脈沖跳躍模式（PSM）等特點。它適用于DTV、TCON、BDVD和Tablet PC等應用。

二、主要特性

• ?寬輸入電壓范圍?：4.5V至18V，適應多種電源環境。
• ?雙路同步輸出?：每路輸出最大電流3.5A，支持并聯使用以提供更高電流。
• ?I2C控制?：通過I2C接口實現輸出電壓可編程、狀態讀取及溫度警告等功能。
• ?VID可編程輸出電壓?：每路輸出電壓可通過I2C在0.68V至1.95V范圍內以10mV步長編程。
• ?高效能PSM?：輕載時自動進入PSM模式，減少功耗。
• ?過溫及過流保護?：內置過溫保護和過流保護機制，提高系統可靠性。
• ?180°相位差操作?：兩路輸出具有180°相位差，減少輸入濾波器和電源噪聲。

三、引腳功能

TPS563900的引腳功能包括：

• ?EN1/EN2?：使能引腳，控制對應通道的開啟和關閉。
• ?PGND1/PGND2?：功率地引腳，連接對應通道的輸出電容地。
• ?PVIN1/PVIN2?：功率輸入引腳，連接輸入電源。
• ?VOUT1/VOUT2?：輸出電壓感測引腳，連接對應通道的輸出。
• ?BST1/BST2?：自舉引腳，連接對應通道的高側MOSFET柵極驅動電路。
• ?LX1/LX2?：開關節點引腳，連接外部電感和二極管。
• ?FB1/FB2?：反饋引腳，連接對應通道的輸出電壓分壓電路。
• ?COMP1/COMP2?：誤差放大器輸出和環路補償引腳。
• ?SS1/SS2?：軟啟動和電壓跟蹤引腳。
• ?ROSC?：振蕩器頻率可編程引腳。
• ?I2C接口?：包括SDA（數據引腳）和SCL（時鐘引腳），用于I2C通信。

四、工作模式

• ?正常工作模式?：在輸入電壓和輸出負載正常范圍內，TPS563900以固定頻率電流模式控制輸出電壓。
• ?PSM模式?：輕載時自動進入PSM模式，減少開關次數和功耗。
• ?過流保護?：當輸出電流超過限定值時，自動關斷對應通道的高側MOSFET，防止電流過大損壞電路。
• ?過溫保護?：當結溫超過設定值時，自動關斷所有通道，防止因過熱而損壞。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括如何選擇電感、輸出電容、輸入電容、如何進行環路補償設計以及I2C接口配置等。此外，還介紹了典型應用電路和PCB布局指南，幫助設計師快速實現電路原型并優化系統性能。

六、封裝與訂購信息

TPS563900提供32引腳熱增強型HTSSOP（DAP）封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
