一、產品概述

TPS53515是一款由德州儀器（Texas Instruments）生產的高效、單通道同步降壓SWIFT?轉換器，適用于1.5V至18V的輸入電壓范圍（帶4.5V至25V偏置）。該轉換器集成了高性能的MOSFETs，支持高達12A的連續輸出電流，適用于服務器和云計算點負載（POL）、寬帶、網絡和光通信基礎設施以及I/O電源等應用場景。

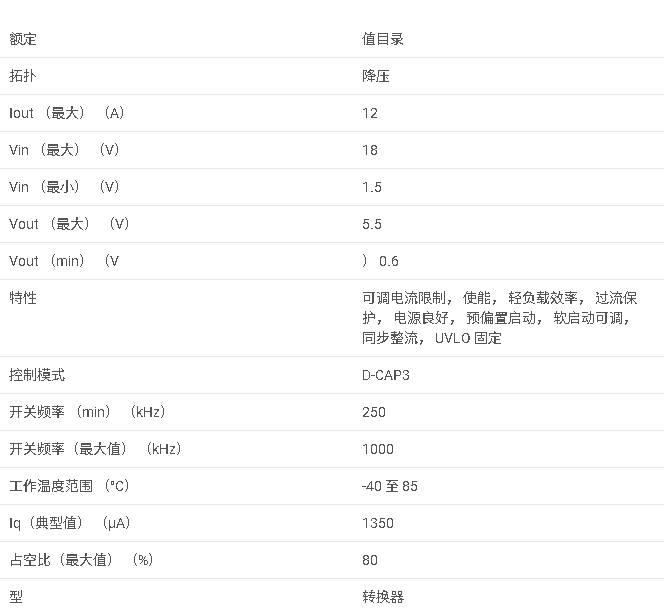

二、主要特性

• ?高集成度?：集成13.8mΩ和5.9mΩ的MOSFETs，減少外部元件需求。
• ?寬輸入電壓范圍?：支持1.5V至18V的輸入電壓（帶4.5V至25V偏置）。
• ?大輸出電流?：連續輸出電流高達12A。
• ?快速瞬態響應?：采用D-CAP3?控制模式，實現快速負載瞬態響應。
• ?高效節能?：支持自動跳頻模式（Auto-Skip Eco-Mode?），提高輕載效率。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓鎖定（UVLO）、熱關斷等。
• ?緊湊封裝?：采用3.5mm × 4.5mm的28引腳VQFN-CLIP封裝。

三、引腳功能

TPS53515的引腳功能包括：

• ?VIN?：轉換電源電壓輸入引腳。
• ?VDD?：控制器電源電壓輸入引腳。
• ?VREG?：5V LDO輸出，為內部電路和柵極驅動器供電。
• ?SW?：功率轉換器的輸出開關端子，連接輸出電感。
• ?FB?：反饋電壓輸入引腳，用于輸出電壓調節。
• ?MODE?：設置強制連續導通模式（FCCM）或跳頻模式，并選擇D-CAP3模式的斜坡系數。
• ?PGOOD?：開漏電源正常狀態信號輸出引腳。
• ?EN?：使能引腳，控制轉換器的開啟和關閉。
• ?RF?：SW頻率配置引腳，通過連接電阻分壓器設置不同的SW頻率。
• ?NC?：未連接引腳，內部懸空。
• ?PGND?：功率地引腳，連接內部低側MOSFET的返回路徑。
• ?GND?：模擬地引腳，連接未使用的內部電路。

四、工作原理

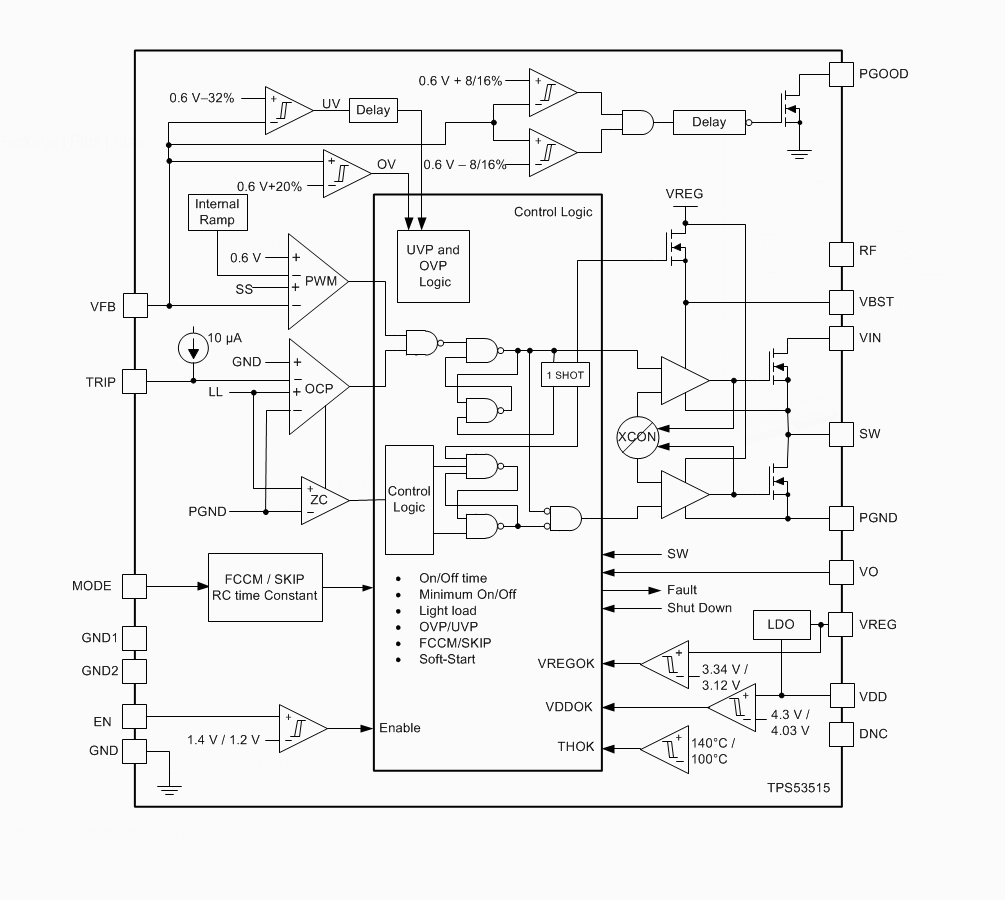

TPS53515采用自適應導通時間D-CAP3控制模式，通過內部斜坡生成電路和電壓反饋信號來調節輸出電壓。該控制模式無需外部電流傳感網絡或電壓補償器，簡化了設計并提高了系統的穩定性。在負載瞬態期間，D-CAP3控制模式能夠快速響應并維持輸出電壓穩定。此外，TPS53515還支持自動跳頻模式和強制連續導通模式，以滿足不同應用場景的需求。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括如何選擇電感、輸出電容、輸入電容以及電阻分壓器等元件，如何進行環路補償設計，以及如何配置MODE、RF和EN等引腳以實現所需的功能。此外，還介紹了典型應用電路和PCB布局指南，以幫助設計師實現優化的電源解決方案。

六、封裝與訂購信息

TPS53515提供28引腳VQFN-CLIP封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
*附件：tps53515.pdf
