Analog Devices MAX25608EVSYS評估系統是用于MAX25608 12開關矩陣管理器的演示和開發平臺。MAX25608 12開關高亮度LED矩陣管理器設計用于汽車照明，具有一個12開關陣列，用于旁路連接單串或雙串應用中的單個LED。在MAX25608上還設有12個單獨控制的N溝道MOSFET開關，額定電壓為14V，導通電阻為0.06Ω。單個電流源為串聯的所有LED供電。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX25608EVSYS評估系統數據手冊.pdf

Analog Devices MAX25608EVSYS評估系統提供兩個MAX25608，每個控制12個串聯配置的板載LED。該評估系統包括兩個驅動LED的[MAX25601]升壓-降壓LED驅動器。MAX25608 IC通過UART接口與[MAX3265PICO]板和軟件GUI進行通信。

特性

• 兩個12通道矩陣管理器
• 24個板載白色LED
• MAX25601升壓-降壓LED驅動器
• MAX32625PICO#提供UART通信控制矩陣管理器
• GUI簡化了評估

必要設備

• MAX25608評估系統
• MAX32625PICO#（含）
• Windows? 10計算機，安裝了GUI
• 12V, 5A電源

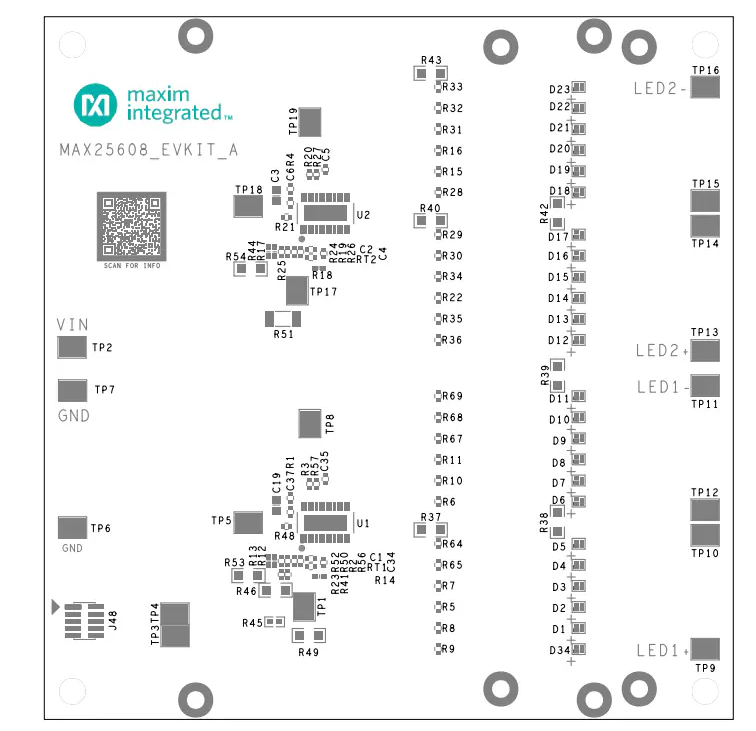

PCB布局
