TPS6274x 是業界首款具有 360nA 典型靜態電流的降壓轉換器電流和工作方式采用一個纖巧的 2.2μH 電感器和 10μF 輸出電容器。這個新的 DCS-Control? 基于器件的器件將輕負載效率范圍擴展到 10μA 負載電流以下。TPS62740 支持輸出電流高達 300mA，TPS62742高達 400mA。該設備由可充電鋰離子電池供電電池、鋰初級電池化學成分，如 Li-SOCl2、Li-MnO2 和兩節或三節堿性電池電池。高達 5.5V 的輸入電壓范圍還允許從 USB 端口和薄膜工作太陽能組件。輸出電壓可由用戶通過 4 個 VSEL 引腳在 1.8V 至 3.3V，步長為 100mV。TPS6274x 具有低輸出紋波電壓和低噪聲特性，具有較小的輸出電容器。一旦電池電壓接近輸出電壓（接近 100% 占空比）該器件進入無紋波 100% 模式作，以防止輸出紋波電壓增加。然后，該器件停止開關，輸出連接到輸入電壓。集成的轉換速率控制負載開關提供典型值 0.6Ω 導通電阻，并可分配所選將 voltage 連接到臨時使用的子系統。TPS6274x 采用小型 12 引腳 2 × 封裝 3 毫米^2^WSON 軟件包并支持 31 毫米 ^2^ .
*附件：tps62740.pdf

特性

輸入電壓范圍 V在從 2.2V 到 5.5
典型 360nA 靜態電流
在 10μA 輸出電流下效率高達 90%
高達 300mA / 400mA 輸出電流（TPS62740/TPS62742）
RF 友好型 DCS-Control?
高達 2 MHz 的開關頻率
低輸出紋波電壓
16 個可選輸出電壓，步長為 100mV，范圍為
1.8V 至 3.3V
自動轉換至無紋波 100% 模式
轉換速率控制負載開關
VOUT / LOAD 上的放電功能
電源良好輸出
針對采用微型 2.2μH 電感器和 10μF C 工作進行了優化外
總解決方案尺寸 <31mm^2^
小號 2 × 3 毫米^2^WSON 軟件包

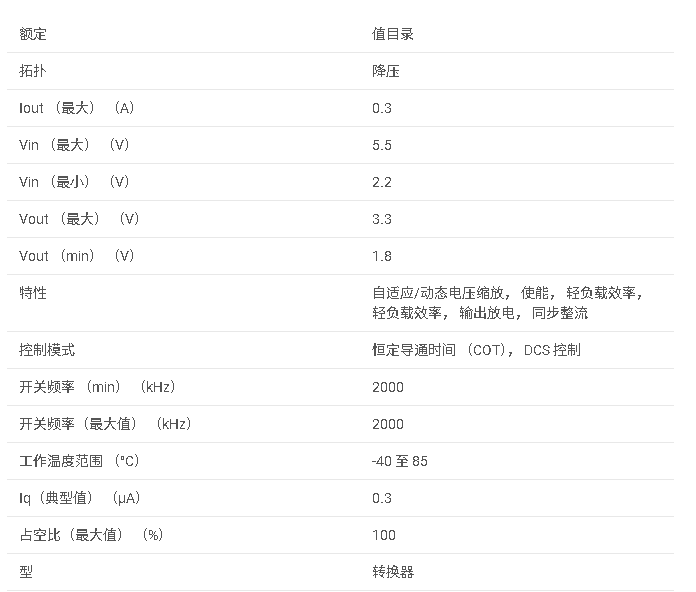

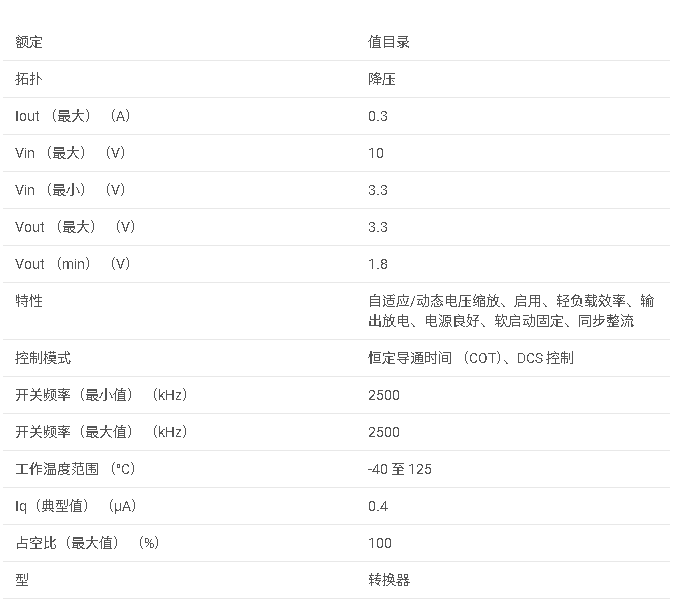

參數

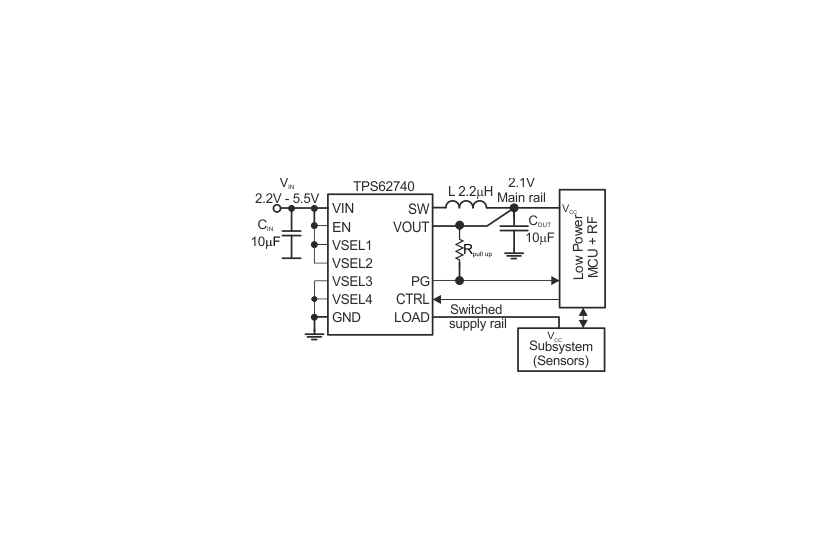

方框圖

1. 產品概述

?產品名稱?：TPS62740
?類型?：降壓（Buck）DC-DC轉換器
?輸入電壓范圍?：2.2V 至 5.5V
?輸出電流?：最大300mA（TPS62742型號支持最大400mA）
?輸出電壓?：1.8V 至 3.3V（通過VSEL引腳選擇，步長100mV）
?特色功能?：DCS-Control?、低靜態電流（360nA）、高效率、自動轉換至無紋波100%模式

2. 功能特點

? DCS-Control? ?：結合滯環和電壓模式控制的優點，提供優異的負載調節和瞬態響應。
?低靜態電流?：典型值為360nA，適合低功耗應用。
?高效率?：即使在10μA輸出電流下也能達到高達90%的效率。
?自動轉換至無紋波100%模式?：當輸入電壓接近輸出電壓時，自動進入無紋波100%模式，防止輸出紋波電壓增加。
?軟啟動?：啟動時限制電流，防止浪涌電流損壞器件。
? 欠壓鎖定（UVLO） ?：輸入電壓過低時自動關斷輸出，保護負載。

3. 封裝與尺寸

?封裝類型?：2WSON（12引腳）
?尺寸?：3.00mm × 2.00mm

4. 典型應用

?低功耗MCU?
? RF子系統（傳感器） ?
?藍牙?低功耗、RF4CE、Zigbee?
?工業計量?
?能量收集設備?

5. 引腳配置與功能

?主要引腳?：
- VIN：輸入電源引腳。
- SW：開關引腳，連接內部MOSFET開關和電感器。
- GND：接地引腳。
- CTRL：輸出負載控制引腳，低電平時禁用輸出負載。
- VOUT：輸出電壓引腳。
- LOAD：輸出負載引腳，由CTRL引腳控制。
- VSEL1-4：輸出電壓選擇引腳，通過不同組合設置輸出電壓。
