Analog Devices / Maxim Integrated MAX5996符合IEEE? 802.3bt標準的用電設備數據手冊
Analog Devices AX5996符合IEEE? 802.3bt標準的供電設備符合以太網供電系統的IEEE 802.3af/at/bt標準，具有檢測特征文件、分類特征文件以及具有啟動涌流控制的集成電源開關。MAX5996在啟動期間將電流限制在135mA，當功率MOSFET完全增強時，MAX5996切換到較高的電流限制。該器件具有多事件分類、智能MPS、Autoclass和具有寬遲滯和低頻脈沖時間的輸入UVLO，可確保上電/斷電期間無干擾轉換。MAX5996在輸入端最大可承受100V電壓。
數據手冊：*附件：Analog Devices ， Maxim Integrated MAX5996符合IEEE? 802.3bt標準的用電設備數據手冊.pdf
Analog Devices MAX5996符合IEEE 802.3bt標準的供電設備可檢測是否存在壁裝式適配器電源，從而在PoE電源與壁裝式電源之間順暢切換。此外，該器件提供電源良好 (PG) 信號、兩步電流限制和折返控制以及過熱保護。
MAX5996采用16引腳5mm x 5mmTQFN電源封裝，額定溫度范圍為-40°C至125°C。
特性
- 精確的電源遙測（專利申請中）
- 恒定功率/電流限制（專利申請中）
- LLDP電源/電流電平讀數（專利申請中）
- 符合IEEE802.3bt標準
- 內置90W隔離開關
- 多分類
- 多事件功率級指示
- 簡化的壁式適配器接口
- 啟動期間的浪涌電流限制
- 正常工作時的電流限制
- 過熱保護
- 自動聚類算法 (AutoClass)
- 可選綠色MPS
- 智能MPS（專利US 9152161）
- 5mm x 5mm 16引腳TQFN
應用
- 符合IEEE 802.3bt標準的供電設備
- VOIP電話，IP安全攝像頭
- 無線接入點
- 小型蜂窩，微微蜂窩
- 照明
- 樓宇自動化

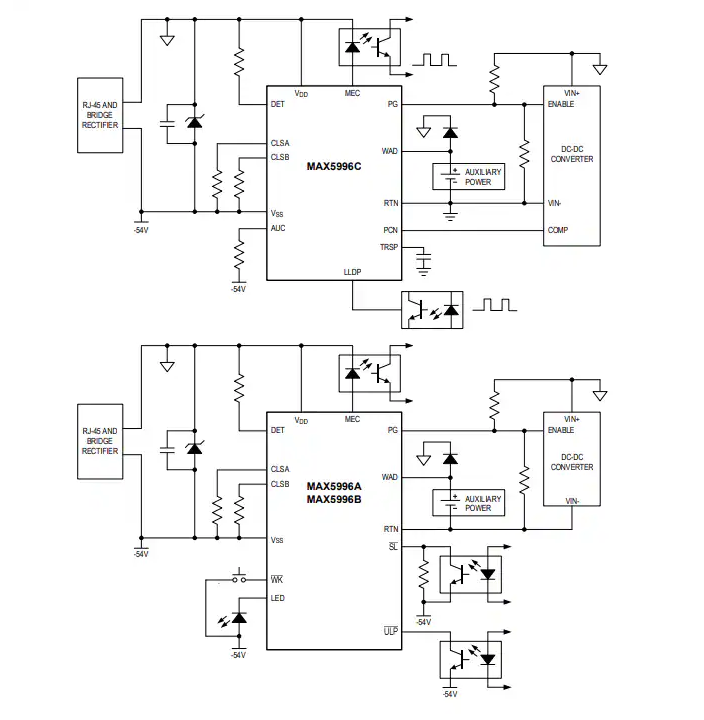

簡化框圖
