TLV62565/6 器件是同步降壓轉換器，針對小型解決方案進行了優化 體積大，效率高。這些器件集成了能夠提供輸出電流的開關 至 1.5 A。

這些設備基于帶谷值電流模式的自適應準時模式控制方案。 在中重負載下的典型工作頻率為 1.5 MHz。這些設備經過優化，可 即使使用小型外部元件也能實現極低的輸出電壓紋波，并具有出色的 負載瞬態響應。
*附件：tlv62565.pdf

輕載時，TLV62565/6 會自動以最低狀態進入省電模式 靜態電流（典型值為 50 μA），可在整個負載電流范圍內保持高效率。在 shutdown 時，電流消耗降低到 1 μA 以下。

TLV62565/6 通過外部電阻分壓器提供可調節的輸出電壓。這 輸出電壓啟動斜坡由內部軟啟動控制，通常為 250 μs。權力 通過配置 Enable （TLV62565） 和 Power Good （TLV62566） 引腳可以進行排序。其他 內置過流保護和過溫保護等功能。The TLV62565/6 器件采用 SOT-23 5 引腳封裝。

特性

• 2.7V 至 5.5V 輸入電壓范圍
• 1.5MHz 典型開關頻率
• 輸出電流高達 1.5 A（最大值）
• 自適應導通電流控制
• 省電模式可實現輕負載效率
• 50μA 工作靜態電流
• 效率高達 95%
• 過流保護
• 95% 最大占空比
• 出色的交流和瞬態負載響應
• Power Good Output， TLV62566
• 250 μs 的內部軟啟動（典型值）
• 可調輸出電壓
• 熱關斷保護
  • 便攜式設備
  • DSL 調制解調器
  • 硬盤驅動程序
  • 機頂盒
  • 片

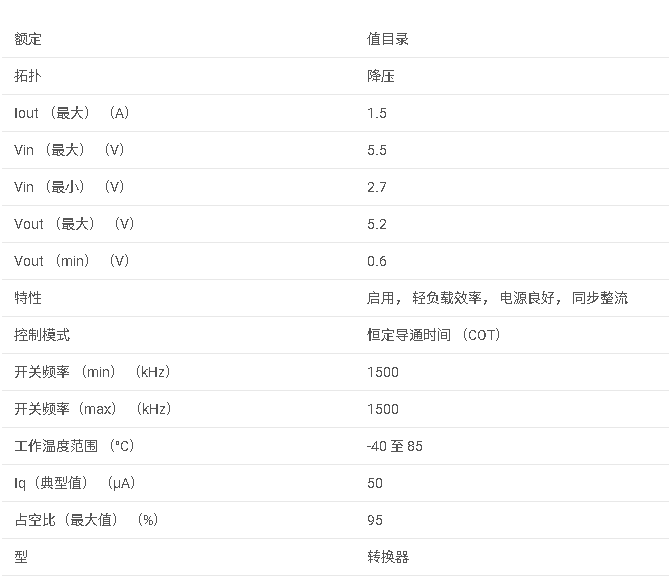

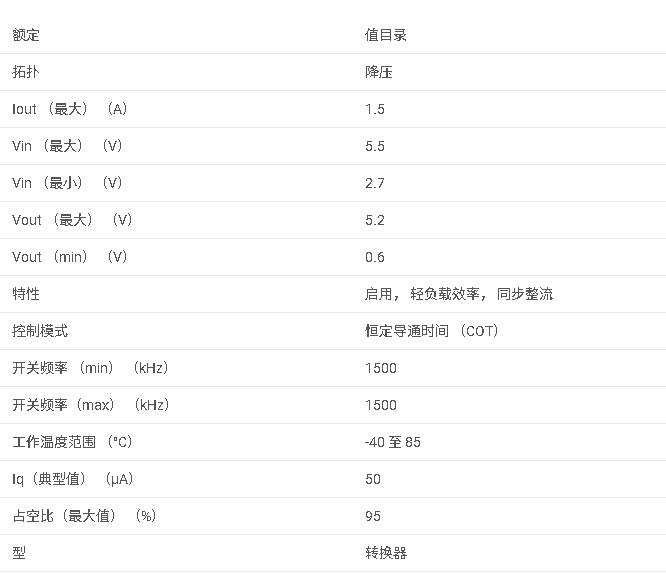

參數

方框圖

1. 產品概述

• ?產品名稱?：TLV62565
• ?類型?：1.5A高效率降壓轉換器
• ?輸入電壓范圍?：2.7V至5.5V
• ?輸出電壓范圍?：可調
• ?封裝?：SOT-23 5引腳

2. 主要特點

• ?高效率?：最大可達95%
• ?高開關頻率?：典型值為1.5MHz
• ?低靜態電流?：50μA（典型值）
• ?可調輸出電壓?：通過外部電阻分壓器設置
• ?軟啟動?：內部軟啟動時間約為250μs
• ?輕載模式?：自動進入Power Save模式以提高輕載效率
• ?過流保護?：內置過流保護機制
• ?熱關斷?：防止過熱損壞

3. 應用領域

• ?便攜式設備?
• ?DSL調制解調器?
• ?硬盤驅動器?
• ?機頂盒?
• ?平板電腦?

4. 電氣特性

• ?最大輸出電流?：1.5A
• ?最大占空比?：95%
• ?開關頻率?：1.5MHz（典型值）
• ?低側FET導通電阻?：105mΩ（典型值）
• ?高側FET導通電阻?：173mΩ（典型值）

5. 功能描述

• ?Power Save模式?：在輕載時自動進入，降低靜態電流以提高效率。
• ?使能/禁用?：通過EN引腳控制設備的啟用和禁用。
• ?軟啟動?：避免啟動時的過沖電流，保護電源和負載。
• ?過流保護?：限制電感電流，防止輸出電流過大。
• ?熱關斷?：當結溫過高時自動關閉輸出，防止熱損壞。

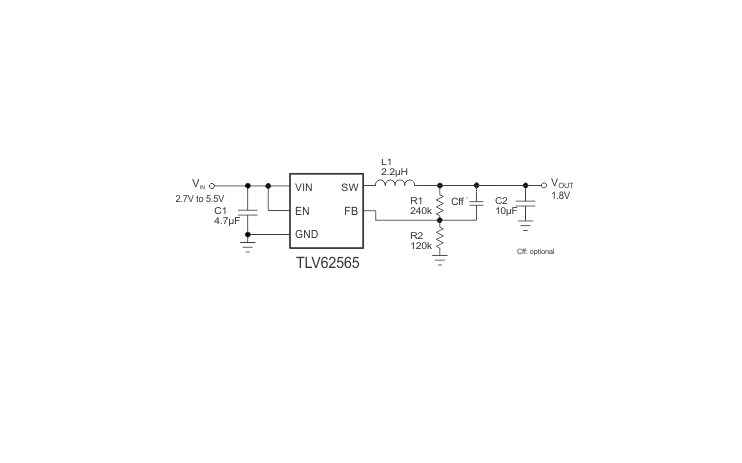

6. 典型應用

• 提供了2.7V至5.5V輸入、1.2V輸出的典型應用電路圖及組件列表。
• 強調了輸出濾波器設計的重要性，并給出了電感和電容的推薦值。

7. 布局指南

• ?電容和電感布局?：應盡可能靠近IC，以減少寄生電感和電阻。
• ?地平面?：使用共同的地平面，并確保輸入和輸出電容的低側正確連接到地。
• ?反饋引腳布線?：反饋引腳的布線應遠離開關節點，以避免噪聲干擾。

8. 封裝與尺寸

• ?封裝類型?：SOT-23 5引腳
• ?尺寸?：2.90mm × 2.80mm（標稱值）

9. 訂購信息

• 提供了多種封裝選項和訂購代碼，如TLV62565DBVR、TLV62565DBVT等。
• 注明了生產狀態、RoHS合規性、引腳數、載帶類型和峰值回流溫度等信息。

10. 文檔支持

• 提供了相關文檔下載鏈接，包括技術文檔、工具和軟件、支持和社區資源等。
• 提供了接收文檔更新通知和訪問社區資源的方式。
