在自動化設備領域，多軸直線模組憑借其高精度、高速度和高靈活性的特點，成為實現復雜運動控制的核心組件。從3C產品組裝到數控機床加工，從物流分揀到醫療設備運作，再到半導體制造設備，多軸直線模組的應用無處不在。而多軸直線模組的搭接方式，直接影響設備的運行精度、穩定性和使用壽命。掌握科學合理的搭接方法，是保障自動化設備高效穩定運行的關鍵。

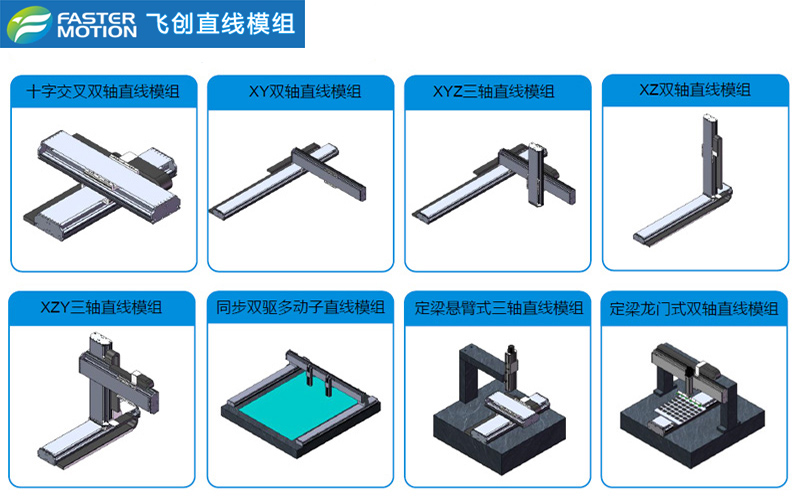

多軸直線模組的常見搭接方式?

1、直角搭接?。直角搭接是多軸直線模組最常用的搭接方式之一，常用于構建X-Y-Z三軸直角坐標系的運動平臺。在這種搭接方式中，X軸模組水平安裝，Y軸模組垂直安裝在X軸模組的滑塊上，Z軸模組再垂直安裝在Y軸模組的滑塊上。通過這種方式，可實現三個方向的獨立運動和聯動控制，滿足大多數自動化設備的三維空間運動需求。?

2、平行搭接?。平行搭接適用于需要在同一平面內實現多軸同步運動或擴展行程的場景。例如，在一些大型龍門式加工設備中，會采用多組平行的直線模組作為橫梁或立柱，以提高設備的承載能力和運動精度。平行搭接時，需嚴格控制各模組之間的平行度，確保運動的一致性。?

3、異面搭接?。異面搭接則是一種更為靈活的搭接方式，常用于一些特殊的運動軌跡要求或空間受限的場合。它可以將直線模組以不同的角度和位置進行組合，實現復雜的空間運動。但這種搭接方式對安裝精度和調試要求較高，需要借助專業的工裝夾具和測量儀器來保證安裝質量。

多軸直線模組的搭接步驟?

1、安裝底座固定?

將準備好的安裝底座固定在工作臺上，使用水平儀調整底座的水平度，確保底座表面平整。通過螺栓將底座與工作臺牢固連接，螺栓應均勻擰緊，避免底座受力不均產生變形。?

2、單軸模組安裝?

按照設計要求，依次將各單軸直線模組安裝到底座上。以直角搭接的X-Y-Z三軸模組為例，先安裝X軸模組，使用定位銷或定位塊確定模組的安裝位置，保證模組的直線度和與底座的垂直度。然后安裝Y軸模組，將Y軸模組的滑塊與X軸模組的安裝板連接，同樣要保證Y軸模組的安裝精度。最后安裝Z軸模組，確保Z軸模組與Y軸模組的垂直關系。?

3、電機與傳動部件連接?

將電機通過聯軸器與直線模組的滾珠絲桿連接，連接時需保證電機軸與絲桿軸的同軸度，避免因同軸度誤差過大導致電機振動和噪音，影響模組的運行精度和壽命。同時，安裝電機驅動器和控制系統，并進行線路連接和調試。?

4、精度校準與調試?

完成模組安裝和部件連接后，需要對多軸直線模組進行精度校準和調試。使用千分表等測量工具，對各軸的直線度、平行度、垂直度進行再次檢測，如有偏差，通過調整墊片、重新緊固螺栓等方式進行校準。然后進行空載試運行，檢查模組的運行是否平穩、順暢，有無卡頓、異響等異常情況。最后進行負載測試，模擬實際工作負載，檢測模組的運動精度和承載能力，確保滿足使用要求。

多軸直線模組的搭接是一項技術要求高、操作精細的工作，每一個環節都對模組的性能和設備的整體運行有著重要影響。掌握科學合理的搭接方法，做好日常的維護與保養，不僅能夠提高設備的運行效率和加工精度，還能延長設備的使用壽命。
