基礎介紹：

主處理器 (K230主控)：

雙核 RISC-V CPU：

CPU1: 高性能核心，1.5 GHz，支持 RISC-V 向量擴展 (RVV 1.0)。

CPU0: 較低功耗核心，800 MHz。

專用AI加速器：

神經網絡處理器 (KPU)： 提供高達 6 TOPS 的等效算力，支持 INT8 和 INT16 數據類型，專注于 AI 推理任務。

內存：

可選配置：1GB 或 2GB 的 LPDDR4 內存。

存儲：

通過 MicroSD 卡槽擴展存儲，最大支持 512GB 容量。

攝像頭接口：

支持 3 路 攝像頭輸入 (通過 3 組 2-lane CSI 接口)。

標配 GC2093 傳感器，可選 OV5647。

顯示輸出：

MIPI DSI： 1 路 4-lane，最大支持 1920x1080 (1080p) 分辨率。

HDMI： 最大支持 1920x1080 (1080p) 分辨率。

CanMV IDE 顯示： 最大支持 1920x1080 (1080p) 分辨率。

網絡連接：

無線： 板載 2.4GHz WiFi (自帶天線)。

有線： 需通過 USB 2.0 HOST 端口外接 USB 轉以太網卡 (板載無以太網口)。

音頻：

輸出： 1 個 3.5mm 音頻接口 (立體聲)。

輸入： 板載麥克風 (麥克風咪頭)。

USB：

提供 1 個 USB 2.0 HOST 端口。

按鍵與指示燈：

按鍵： 2 個 (1 個可編程按鍵，1 個復位鍵)。

LED： 2 個 (1 個可編程 LED，1 個電源指示燈)。

擴展接口：

GPIO： 40 Pin 排針，兼容樹莓派 GPIO 引腳定義。

串口/I2C： 通過一個 XH-1.25mm-4P 接口提供 (附贈轉換線)。

調試串口：

備用調試串口1：連接 CPU1 (UART3)。

備用調試串口0：連接 CPU0 (UART0)。

核心開發接口：

TYPE-C： 核心接口，集成了 IDE連接開發、代碼調試、文件傳輸、供電 功能于一體。

供電：

輸入電源要求：5V @ 1A (通過 TYPE-C 接口供電)。

下面為實物展示：

做工是很不錯的，整體小巧精干，細節也很到位啊。

到手各部分

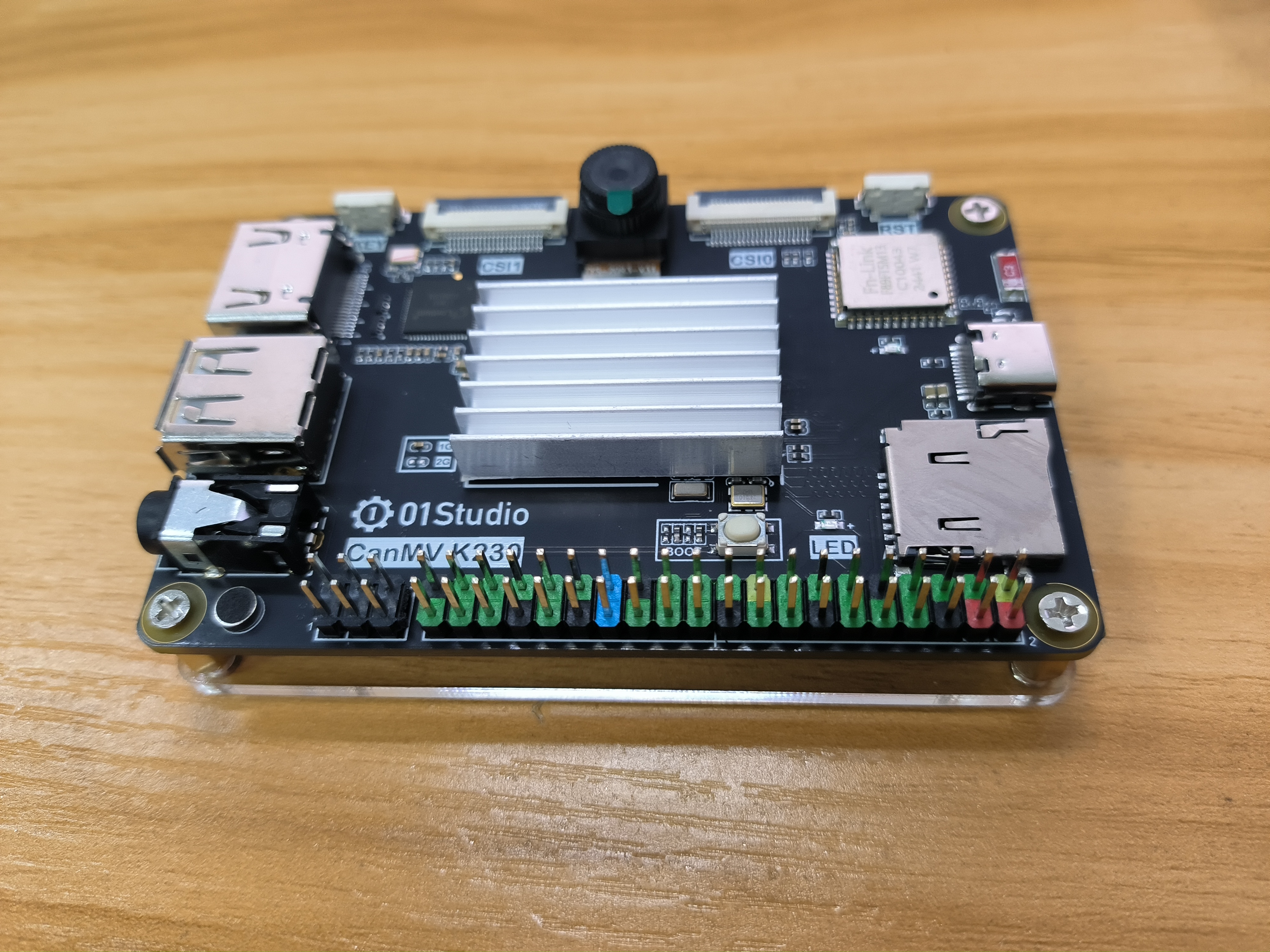

裝好亞克力與散熱片的整體

實物展示完了進入開發環境的搭建。

開發環境的搭建：

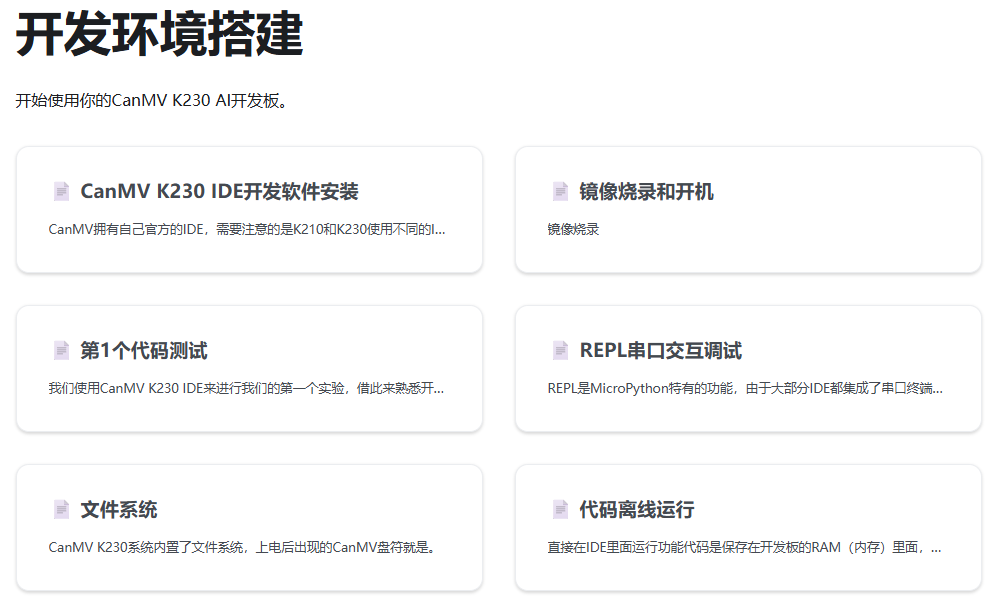

開發環境搭建圖

因為官方給的教程屬于很保姆級了，不多介紹，最后的資料里面自行查找。

開發環境搭建完后，我們進入代碼程序測試部分。

代碼程序：

在熟悉測試代碼前，我們先了解一下引腳等。

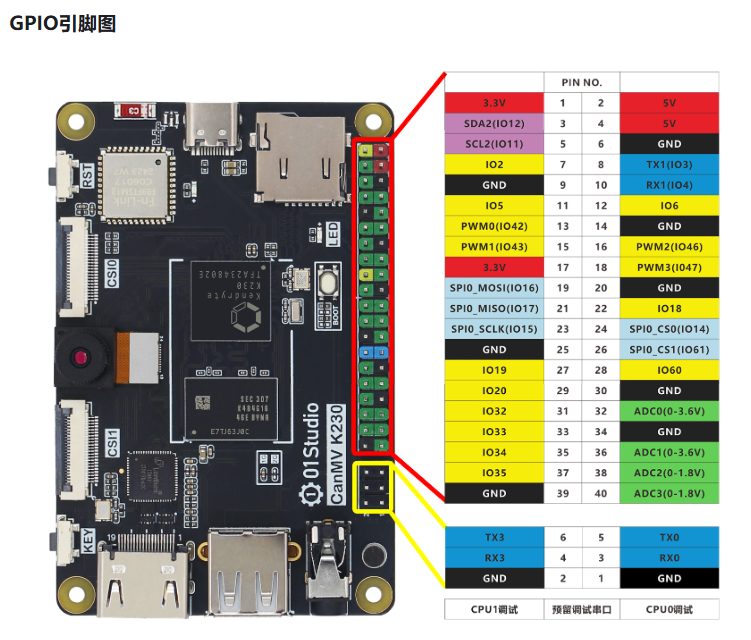

引腳圖

如上圖所示

基礎功能一致

提供多路通用數字IO（如I02、I05等），可直接控制外設或讀取信號

集成主流通信總線：

I2C（SDA2/SCL2）

UART串口（TX1/RX1）

SPI（完整四線：MOSI/MISO/SCLK/CS0/CS1）

支持PWM輸出（4路）和ADC采樣（4路，含兩種量程）

電源設計兼容

提供3.3V（引腳1/17）和5V（引腳2/4）電源輸出

可直接為傳感器/模塊供電（需注意電流限制）

生態兼容性強化

40Pin排針完全兼容樹莓派引腳定義（如I2C位置與樹莓派一致）

可復用樹莓派生態中大量傳感器/擴展板（如溫濕度傳感器、OLED屏等）

在了解完這些后，要開始程序部分了，點燈！

基礎實驗部分

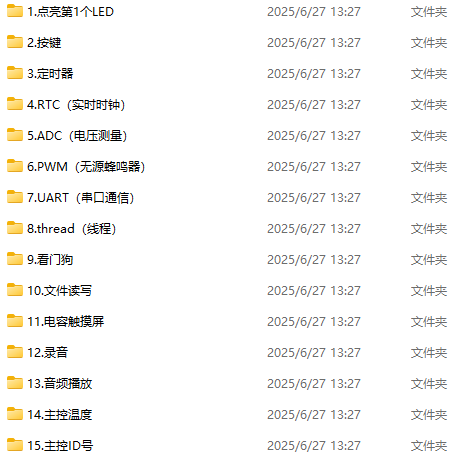

這些是基礎實驗部分官方給的例程。下面試試看吧。

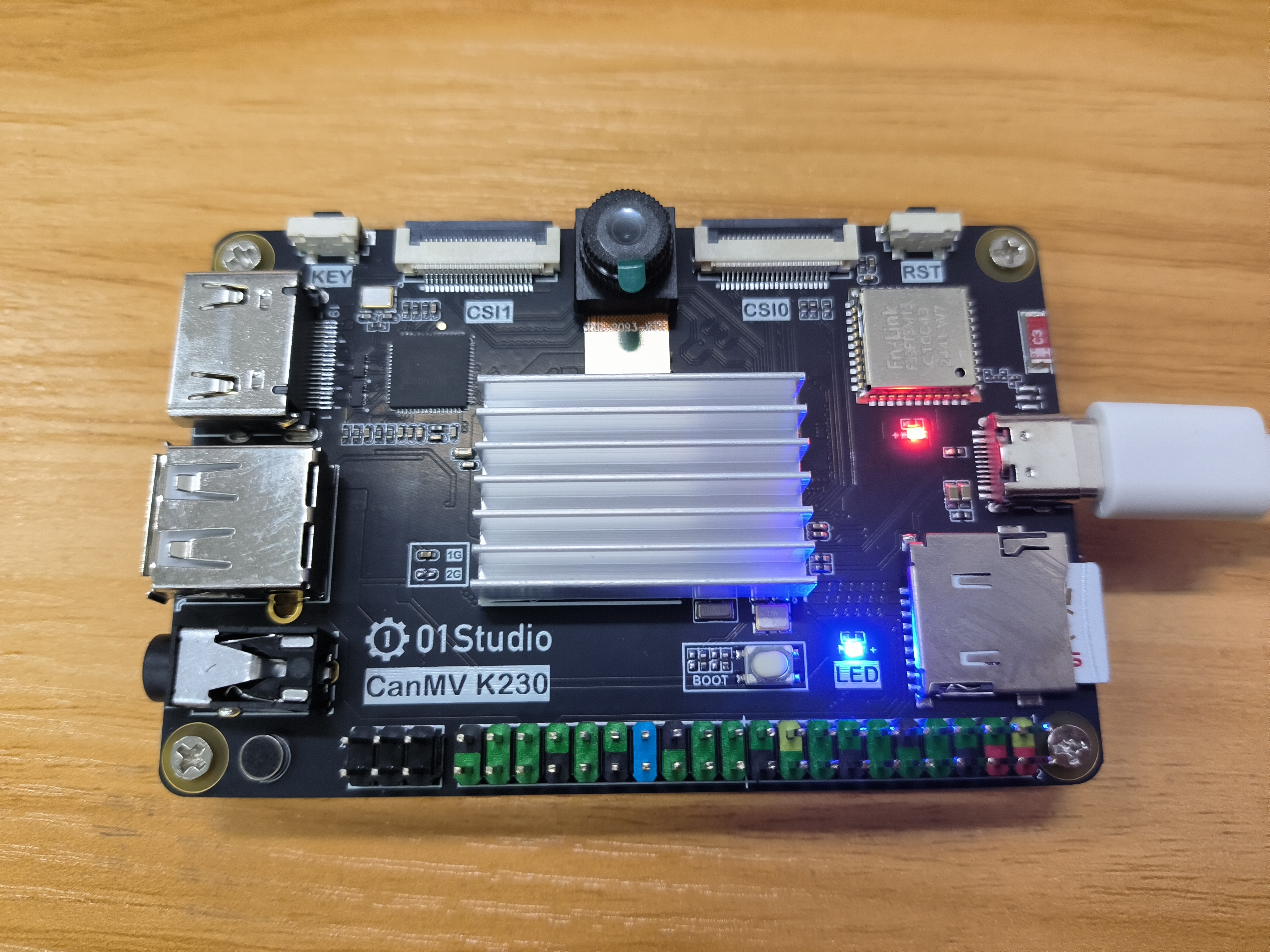

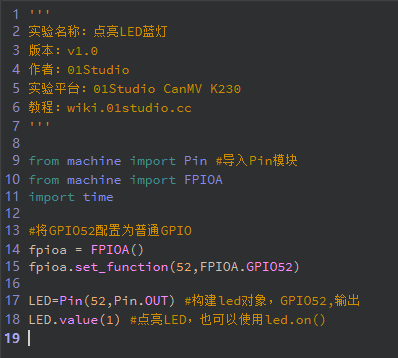

按照這個程序我們獲得了下圖的藍燈常亮

點燈圖片

點燈完成了，按鍵也不可少。

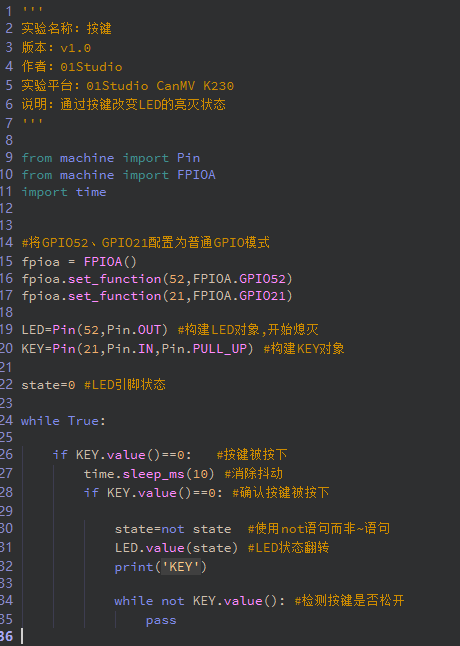

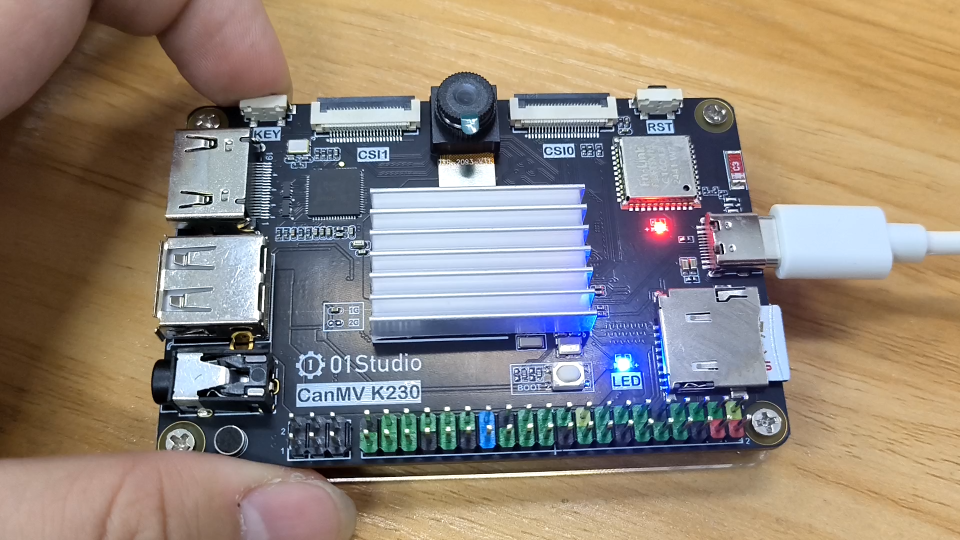

按照這個程序實現了下面視頻

01 Studio K230開發板點燈視頻-電子發燒友網

基礎的測試就完成到這里了，后續敬請期待。

開發板資料下載：

這個是整體的目錄鏈接，應該有大家感興趣的各部分：目錄 | 01Studio
