秉承開源精神，Air8000全面開放Modbus協議相關代碼。大家可以自由查看、修改、分發，甚至參與項目共建。這一開放策略不僅加速技術創新，更讓每個開發者成為技術進步的推動者。

支持Modbus RTU、Modbus TCP、Modbus ASCII，通過硬件集成與軟件優化實現了工業通信能力的突破性升級。

支持Modbus RTU/TCP/ASCII協議自動轉換?，無需獨立網關即可實現RS-485、以太網、4G三通道自由切換，可同時作為主站或從站設備，適應復雜工業網絡拓撲。

目前提供基于Modbus RTU/TCP/ASCII協議的demo示例，可根據具體場景靈活選擇。

Modbus RTU：

傳輸方式：基于串行通信（RS-485/RS-232），采用二進制數據傳輸。

應用場景：短距離、小規模設備本地通信（如傳感器、PLC、儀表組網）。

Modbus TCP：

傳輸方式：基于以太網（TCP/IP），通過網絡傳輸數據。

應用場景：遠程監控、大規模設備組網、跨區域通信（如工業物聯網、SCADA系統）。

Modbus ASCII：

傳輸方式：基于串行通信（RS-485/RS-232），采用ASCII字符編碼傳輸數據。

應用場景：早期工業設備、低速通信場景，或需要人工可讀數據的場景（如調試、簡單儀表）。

最新源碼及示例教程詳見：https://docs.openluat.com/air8000/luatos/app/modbus/

一、主要硬件準備

Air8000整機開發板套件

485/232轉USB轉換器

支持數據傳輸?shù)腢SB數據線

Win10及其以上PC電腦

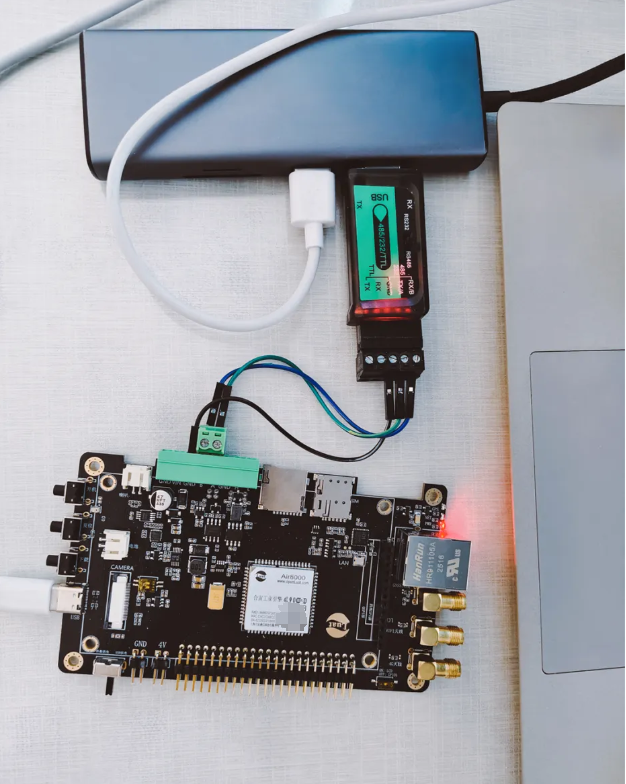

1.ModbusRTU和ASCII協議測試連接方式：

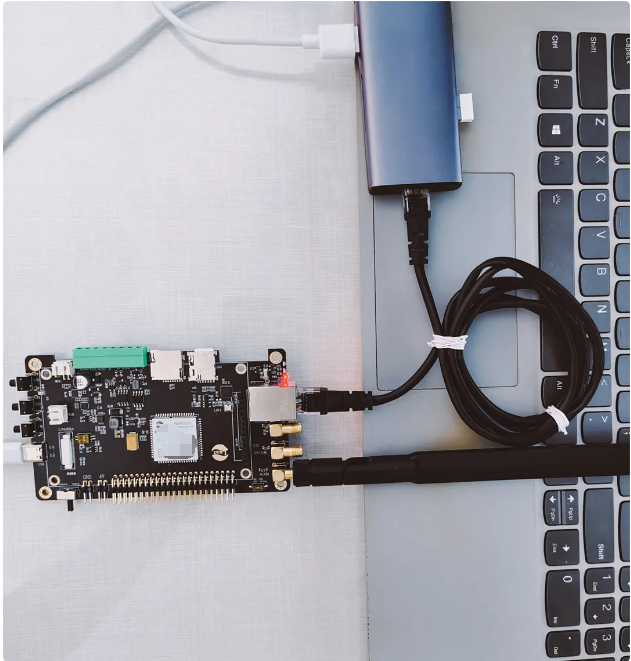

2.ModbusTCP協議測試連接方式：

二、示例功能要點

示例通過Modbus RTU/TCP/ASCII三種常用協議，演示Air8000開發板作為主站（客戶端）與從站連接通訊的過程，或開發板作為從站（服務器）與主站連接通訊的過程。

篇幅原因，下文僅以RTU協議應用demo文件（master_rtu、slave_rtu）為例，拆解展示代碼的功能要點。

完整示例源碼及實操演示詳見：

https://docs.openluat.com/air8000/luatos/app/modbus/

1、master_rtu

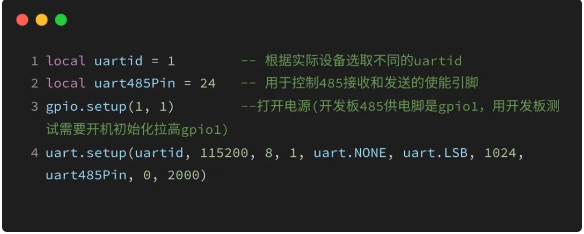

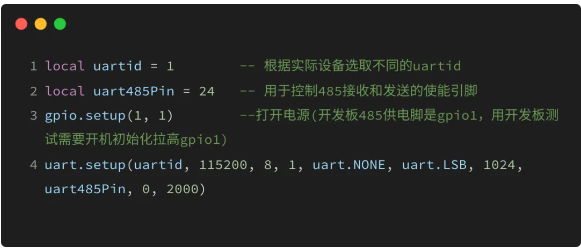

1）初始化通訊串口

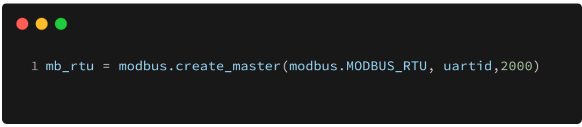

2）Modbus主站創建

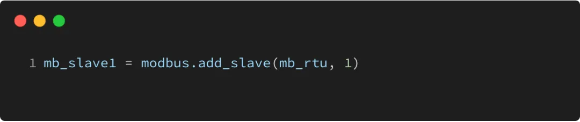

3）添加從站

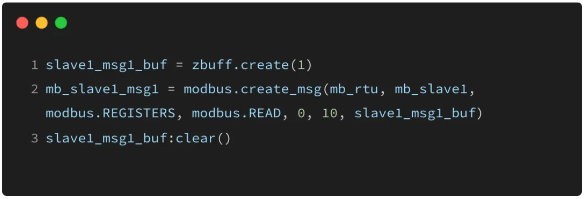

4）創建數據區和通信消息

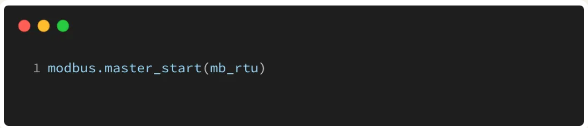

5）啟動Modbus設備

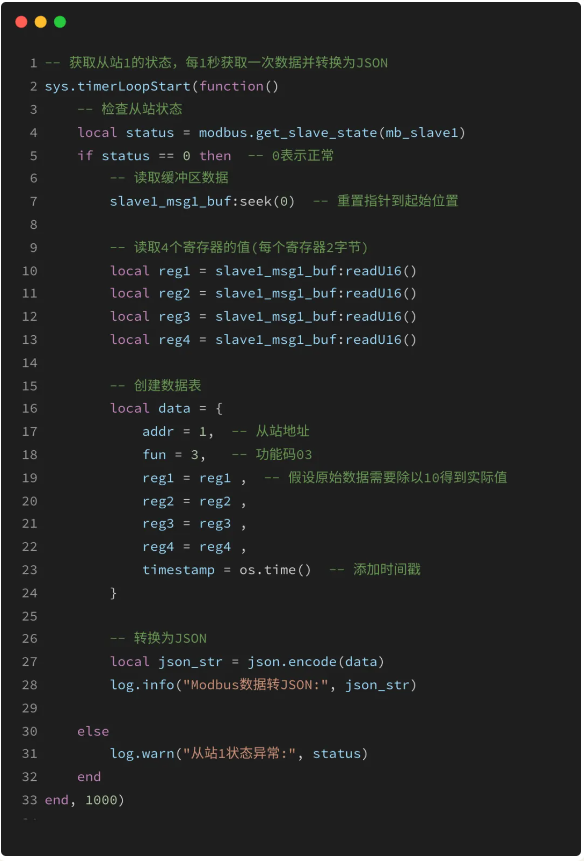

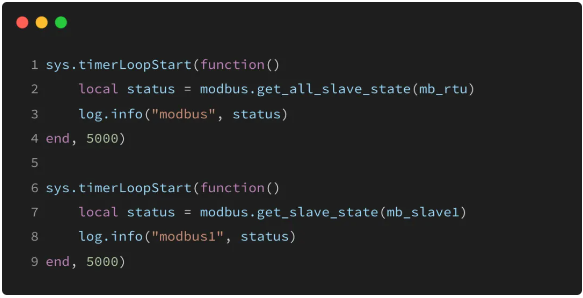

6）定時狀態檢查

7）數據讀取并轉化為json

2、slave_rtu

1）初始化設置

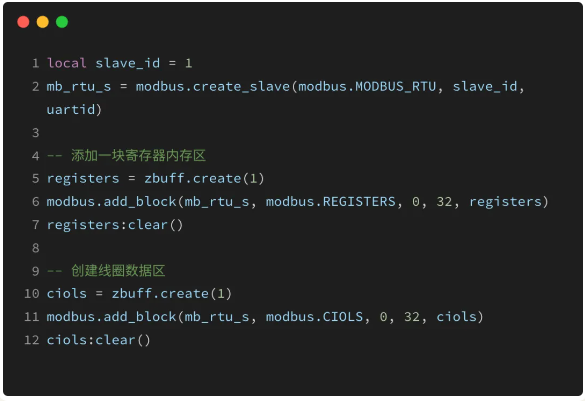

2）Modbus從站創建

創建了一個RTU模式的Modbus從站，添加了兩個數據塊：保持寄存器區和線圈區。

3）啟動Modbus從站

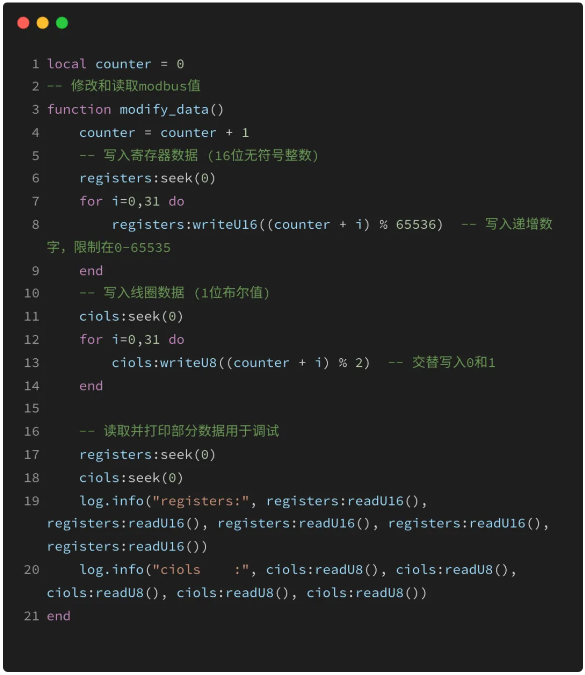

4）數據更新

今天的內容就分享到這里了~
