TPS51367 是一款集成 FET 的高壓輸入同步轉換器，基于 DCAP-2 控制拓撲，可實現快速瞬態響應 并支持 POSCAP 和所有 MLCC 輸出電容器。TI 專有的 FET 技術相結合 采用 TI 領先的封裝技術，為單輸出提供最高密度的解決方案 電源軌，例如用于 DDR 筆記本內存的 VCCIO 和 VDDQ，或任何寬負載點 （POL） 應用。

TPS51367 的主要特點是其 ULQ? 模式，可實現低偏置電流 （100 μA in 低功耗模式，由 LP# 啟用）。此功能對于較長的電池壽命非常有益 系統待機模式。
*附件：tps51367.pdf

該功能集包括 800 kHz 的開關頻率。可編程軟啟動時間 使用外部電容器。自動跳過、預偏置啟動、集成自舉開關、電源正常、 使能和一整套故障保護方案，包括 OCL、UVP、OVP、5V UVLO 和熱保護 關閉。

它采用 3.5 mm × 4.5 mm、0.4 mm 間距、28 引腳 QFN （RVE） 封裝，額定值為 –10°C 至 85°C。

特性

• 輸入電壓范圍：3 V 至 22 V
• 輸出電壓范圍：0.6 V 至 2 V
• 12A 集成 FET 轉換器
• 最少的外部元件
• ULQ-100? 工作模式可在系統待機期間實現
  較長的電池壽命
• 軟啟動時間可由外部
  電容器編程
• 開關頻率：400 kHz 和 800 kHz
• D-CAP2? 架構支持 POSCAP
  和所有 MLCC 輸出電容器的使用
• 集成和溫度補償的低側
  導通電阻感應，用于精確的 OCL 保護
• Powergood 輸出
  OCL、OVP、UVP 和 UVLO 保護
• 熱關斷（非鎖存）
• 輸出放電功能
• 集成升壓 MOSFET 開關
• 28 引腳、3.5mm × 4.5mm、RVE、QFN 封裝
  ，間距為 0.4mm，高度為 1mm
  參數

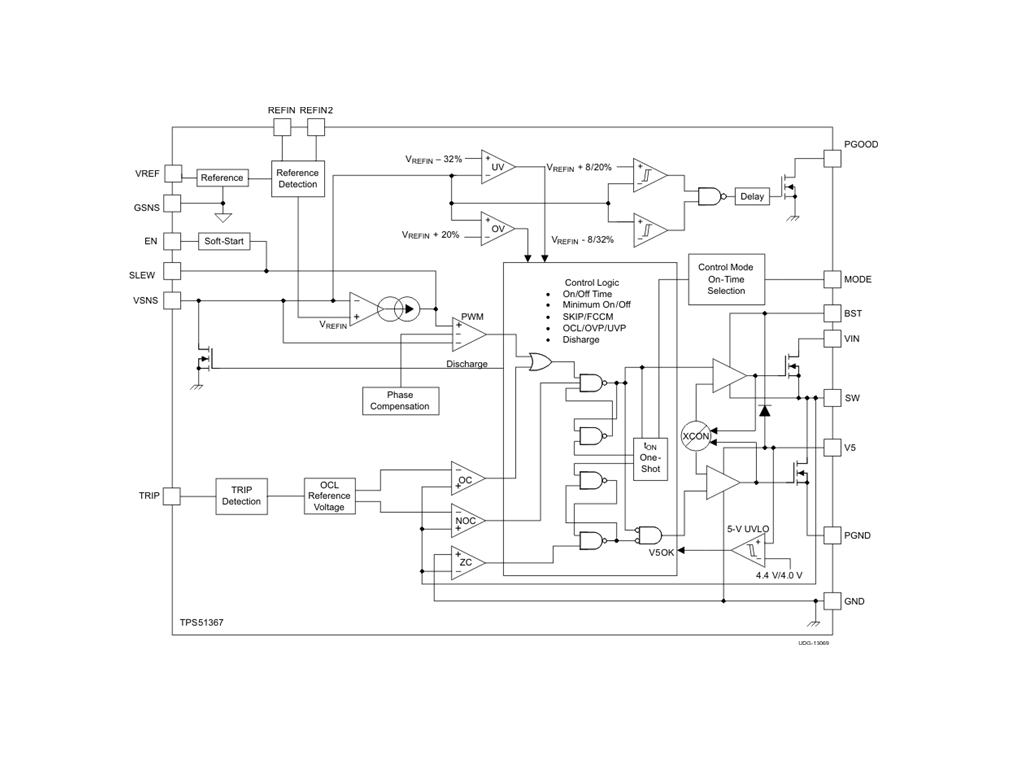

  方框圖

1. 產品概述

TPS51367是一款高電壓輸入、集成FET的同步降壓DC/DC轉換器，具有超低靜態電流（ULQ?）模式，適用于需要長待機時間的系統。該轉換器基于DCAP-2?控制拓撲，支持快速瞬態響應，并兼容POSCAP和所有MLCC輸出電容器。

2. 主要特性

• ?輸入電壓范圍?：3V至22V
• ?輸出電壓范圍?：0.6V至2V
• ?集成12A FET?：減少外部組件數量
• ?超低靜態電流模式?：100μA（由LP#引腳啟用），延長電池壽命
• ?開關頻率?：400kHz和800kHz可選
• ?DCAP-2?架構?：無需補償即可實現穩定環路操作
• ?全面的故障保護?：包括過流保護（OCL）、過壓保護（OVP）、欠壓保護（UVP）和熱關機
• ?小型封裝?：28引腳、3.5mm x 4.5mm QFN封裝

3. 應用領域

• 筆記本電腦（VCCIO）
• 內存電源軌（DDR VDDQ）
• 任何點負載（POL）應用

4. 功能描述

• ?自適應導通時間控制?：通過DCAP-2?實現快速瞬態響應
• ?軟啟動時間可編程?：通過外部電容器設置
• ?電源良好輸出?（PGOOD）：指示輸出電壓達到穩定狀態
• ?集成升壓MOSFET開關?：用于內部偏置電壓生成
• ?自動跳脈沖功能?：在輕載條件下提高效率

5. 電氣特性

• ?工作溫度范圍?：-10°C至85°C
• ?靜態電流?：100μA（在ULQ?模式下）
• ?參考電壓?：2V（VREF引腳）
• ?過流限制?：可編程，最高可達18A
• ?熱關機溫度?：140°C

6. 典型應用電路

• 提供了多個典型應用電路，包括VCCIO、DDR3L VDDQ和DDR3 VDDQ應用。
• 詳細說明了外部組件的選型和設計步驟，包括電感器、輸入/輸出電容器和軟啟動電容器的選擇。

7. 布局指南

• 強調了PCB布局對轉換器性能的重要性。
• 提供了布局示例和關鍵布局準則，以確保最佳性能和可靠性。

8. 文檔與支持

• 提供了詳細的數據手冊、應用指南和參考設計。
• TI的WEBENCH?工具支持快速設計和優化。

9. 封裝與訂購信息

• 提供了關于封裝類型、引腳配置、訂購代碼和包裝信息的詳細表格。
• 強調了不同封裝選項的RoHS狀態和峰值回流溫度。
