TPS54560 是一款 60 V、5 A 降壓穩壓器，集成了高壓側 MOSFET。該器件可承受高達 65V 的負載突降脈沖，符合 ISO 7637 標準。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式將空載電源電流降至 146 μA。當使能引腳被拉低時，關斷電源電流降至 2 μA。

欠壓鎖定在內部設置為 4.3 V，但可以使用使能引腳增加。輸出電壓啟動斜坡由內部控制，以提供受控啟動并消除過沖。
*附件：tps54560.pdf

寬開關頻率范圍允許優化效率或外部元件尺寸。輸出電流逐周期受到限制。頻率折返和熱關斷可在過載情況下保護內部和外部組件。

TPS54560 采用 8 端子熱增強型 HSOP PowerPAD? 封裝。

特性

• 輕負載時具有高效率，具有脈沖跳躍 Eco 模式?
• 92mΩ 高側 MOSFET
• 146 μA 工作靜態電流和
  2 μA 關斷電流
• 100 kHz 至 2.5 MHz 固定開關頻率
• 與 External Clock 同步
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 可調 UVLO 電壓和滯后
• 0.8 V 1% 內部電壓基準
• 帶 PowerPAD? 封裝的 8 端子 HSOP
• –40°C 至 150°C TJ工作范圍

參數

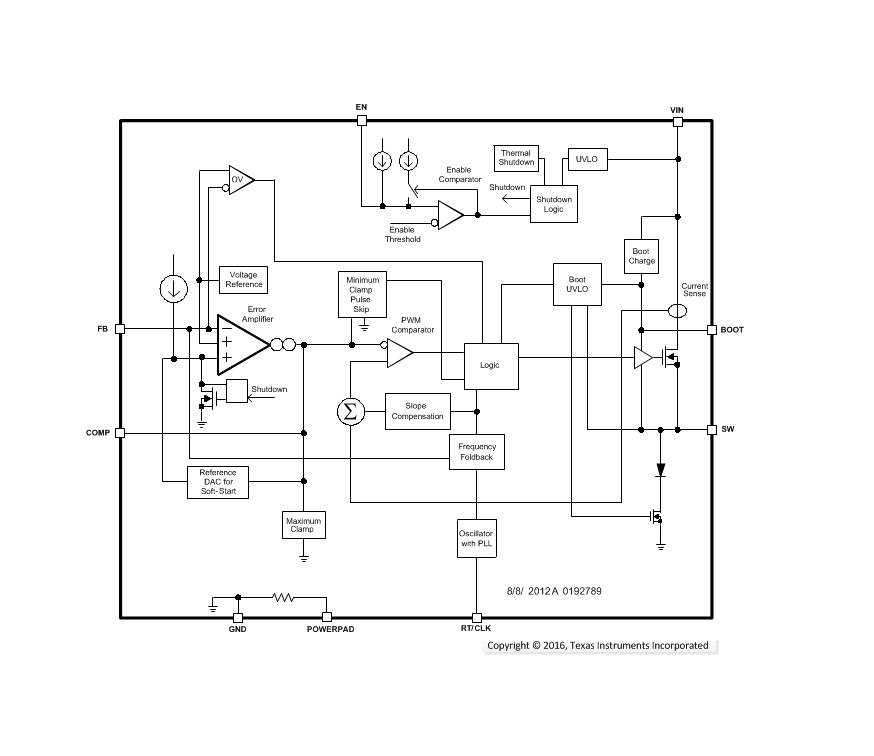

方框圖

1. 產品概述

TPS54560是一款60V輸入、5A輸出的降壓DC-DC轉換器，具有高效率、低靜態電流和寬開關頻率范圍等特點。它集成了一個高側MOSFET，適用于工業自動化、汽車配件、USB充電端口和電池充電器等多種應用。

2. 主要特性

• ?高效率?：在輕載條件下采用脈沖跳躍Eco-mode，提高效率。
• ?寬輸入電壓范圍?：4.5V至60V。
• ?低靜態電流?：146μA工作靜態電流，2μA關機靜態電流。
• ?寬開關頻率范圍?：100kHz至2.5MHz，可同步至外部時鐘。
• ?集成高側MOSFET?：92mΩ內阻，支持高效率電源設計。
• ?保護功能?：包括過流保護、過熱保護和欠壓鎖定（UVLO）等。

3. 應用領域

• 工業自動化和電機控制
• 車輛配件：GPS、娛樂系統
• USB專用充電端口和電池充電器
• 12V、24V和48V工業、汽車和通信電源系統

4. 功能描述

• ?Eco-mode?：在輕載條件下自動進入脈沖跳躍模式，降低無負載供電電流。
• ?UVLO調整?：通過外部電阻調整輸入電壓欠壓鎖定閾值。
• ?軟啟動?：內部軟啟動電路控制輸出電壓上升斜率，避免過沖。
• ?頻率折疊?：在過載條件下降低開關頻率，保護內部和外部組件。
• ?過壓保護?：內置過壓保護電路，防止輸出電壓過高。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至60V。
• ?輸出電壓范圍?：可調，內部參考電壓為0.8V。
• ?開關頻率?：100kHz至2.5MHz，可通過外部電阻或同步時鐘信號設置。
• ?效率?：在多種負載和輸入電壓條件下表現出高效率。

6. 典型性能

• 提供了不同輸入電壓、輸出電壓和負載條件下的效率曲線。
• 展示了輸出電壓調節、負載瞬態響應和啟動波形等典型性能。

7. 設計指南

• ?電感選擇?：提供了電感值計算公式和選擇指南，考慮了電感紋波電流和飽和電流。
• ?輸出電容選擇?：基于輸出電壓紋波、負載瞬態響應和電容器ESR進行選擇。
• ?輸入電容選擇?：建議使用高質量陶瓷電容器，以減小輸入電壓紋波。
• ?環路補償?：提供了II型補償電路的設計步驟和組件計算公式。

8. PCB布局指南

• 強調了關鍵信號路徑的布局要求，包括輸入旁路電容、地平面連接和開關節點布線。
• 提供了PCB布局示例，以幫助用戶實現最佳性能。

9. 封裝與訂購信息

• 提供了8引腳HSOP PowerPAD封裝選項。
• 詳細說明了封裝尺寸、引腳配置和訂購代碼。
