一文了解電壓諧波

我們經常會聽到諧波，到底什么是諧波，怎么定義的？為什么要關注諧波？什么時候關注諧波？諧波如何計算或標準規定的諧波的算法是怎樣的？GB關于電壓諧波又是如何評估的？帶著諸多的問題，我們一起來了解。

01電壓諧波：藏在正弦波里的“污染”

理想的電壓波形是純凈的頻率為50Hz的正弦波，諧波是摻入的其他頻率電壓信號，過高的諧波含量對電氣設備的安全和經濟運行有影響，是盡量要避免的。

需要專業的滿足標準算法的儀器將其分離出來去考核和評估。

1諧波及間諧波

當電網電壓波形偏離理想正弦波時，其畸變成分即為電壓諧波。若畸變頻率為基波（50Hz）的整數倍（如5次諧波=250Hz），稱為整數次諧波；非整數倍則為間諧波（如1627Hz）

如何顯示？

%（各次諧波含量和基波數值的比例）或者RMS值表示

計算方法：

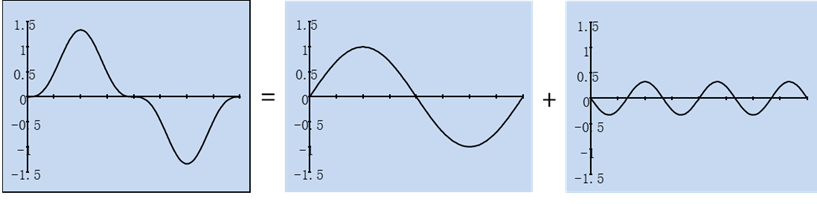

傅里葉變換：任何周期交流信號，無論它的波形是什么，都可以分解為多個正弦波之和（5Hz一根譜線，諧波計算三根譜線，間諧波計算諧波之間的7根譜線）：頻率為基波（h1）的正弦分量+頻率為的基波的整數倍的正弦分量，即諧波（hn）

例：

2電壓總畸變率-Uthd

基本概念

THD（Total Harmonic Distortion）是總諧波畸變率，用來表示電壓波形總體畸變的嚴重程度。波形的諧波含量越大，波形失真越嚴重，THD數值越大；反之，THD數值越小。

部分標準對THD評估的算法要求：

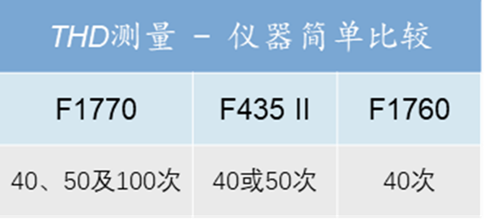

用戶可根據不同的測試需要選擇合適的儀器，Fluke幾款主力型號的THD測試功能對比

新一代Fluke 1770系列儀器：40次、50次、100次，同時給出!

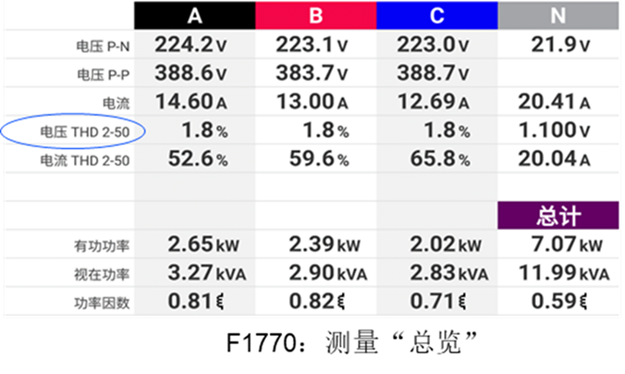

測試界面：

3主要產生源

工業設備：變頻器、晶閘管整流器（產生5/7/11次諧波）。

新能源裝置：光伏逆變器、充電樁（含高頻超諧波）。

民用負載：LED燈、計算機（3次諧波疊加致中性線過載）。

02諧波危害

1諧波電壓過高對負載和供電設備的影響及破壞力遠超想象，堪稱電氣設備的“隱形殺手”

導致電氣設備（電機、變壓器等）異常發熱，高次諧波的集膚效應會引起線纜過熱，溫度過高，絕緣材料的性能會逐漸下降，直至失效，導致漏電，設備損壞等惡劣結果

會引起諧振，損壞電容柜，影響企業正常供用電，甚至導致生產損失

影響節能目標的達成，電能的轉換效率降低，等

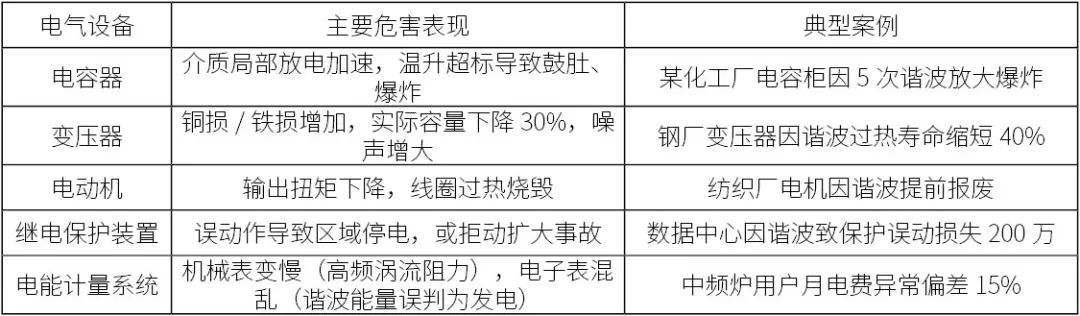

2典型案例

03諧波的精準測試

150次諧波

經典FFT算法的局限

傳統FFT受頻譜泄漏和柵欄效應影響，在非同步采樣時誤差顯著，尤其對間諧波（如82Hz）定位偏差＞10%

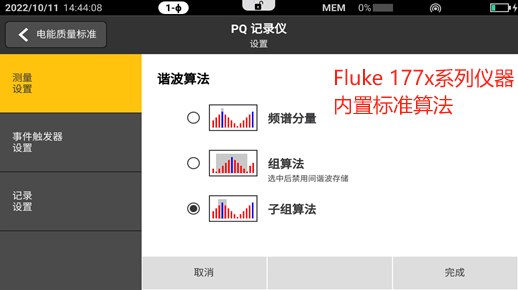

按照IEC、GB要求，國標報表評估、現場故障診斷，電壓諧波含量應選“子組算法”

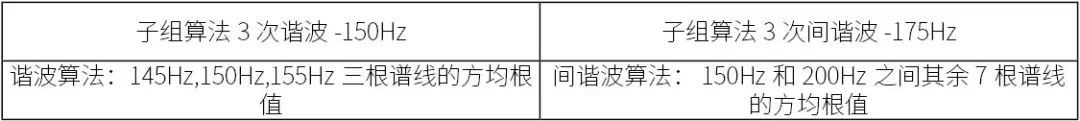

以測試實例說明“子組算法”？

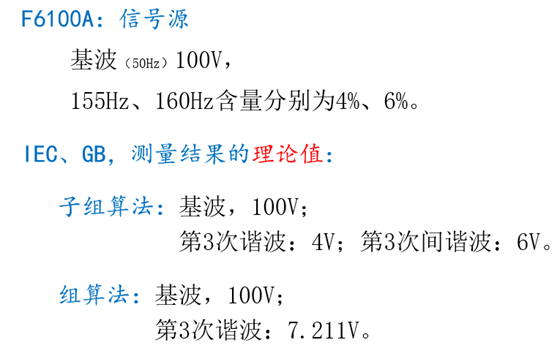

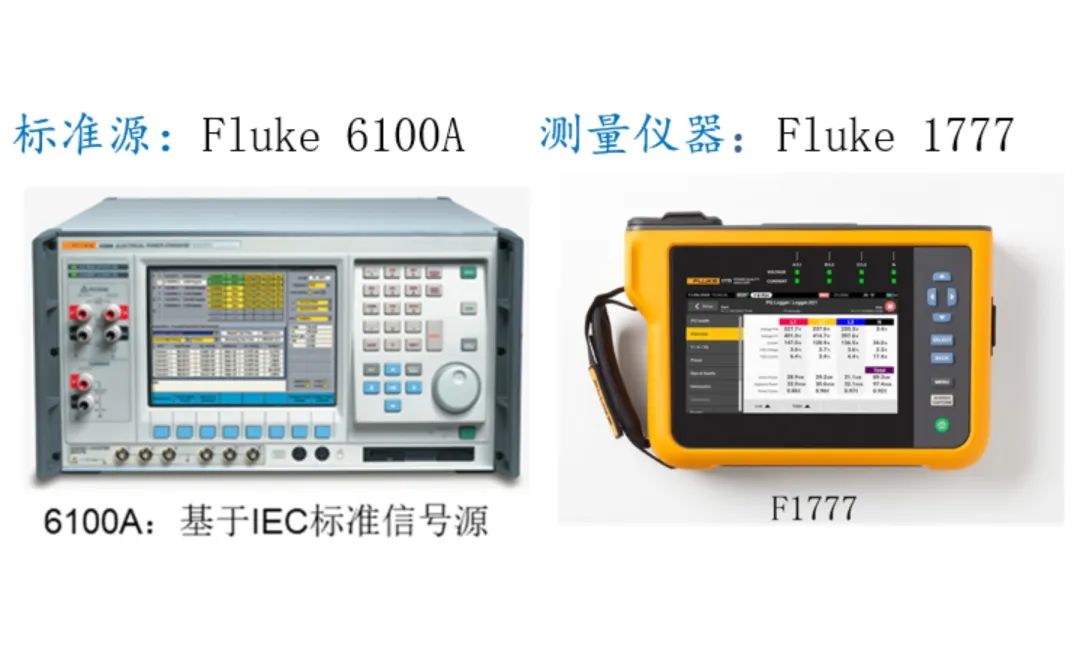

標準源+測試儀器，信號源設置

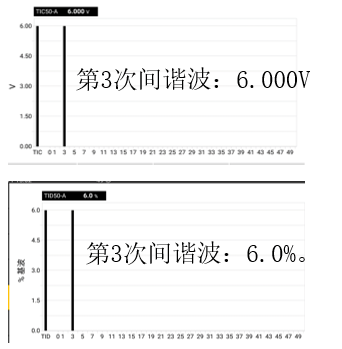

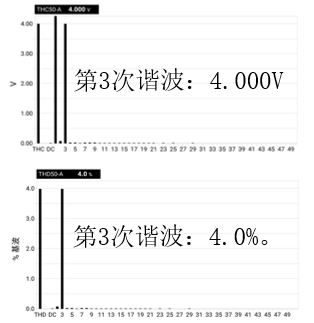

測試結果:

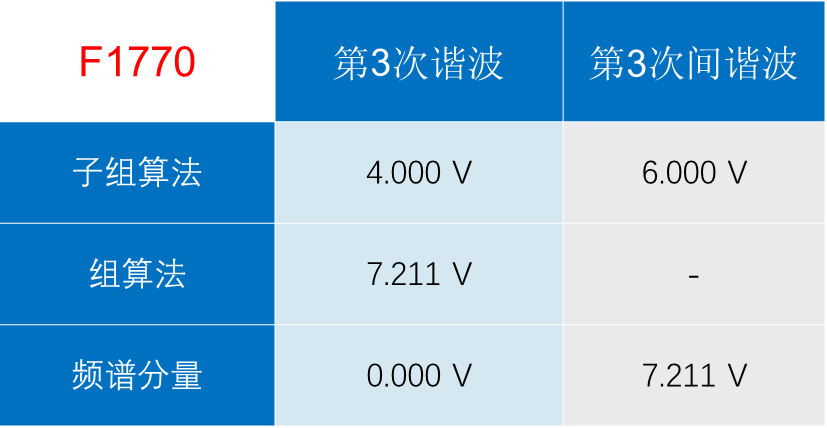

三種方法，測量結果對比表

結論：

中國國標報表評估、現場故障診斷，應該正確“子組算法”

2高頻諧波：為何測量頻帶要增加至30kHz甚至更高？

高頻諧波物理特性與基波頻率無關，高頻率的諧波成分不以基頻的“n倍”來表示，不標為“第n次諧波“而是頻譜含量表示。

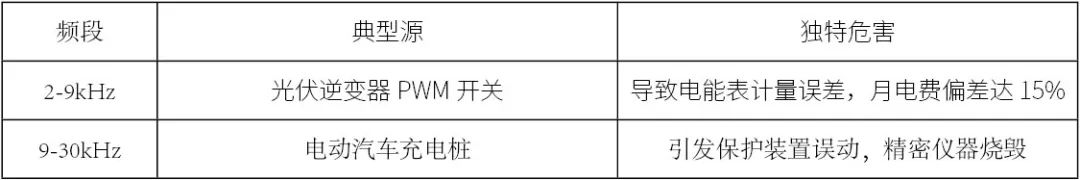

測試的意義/高頻諧波的危害：

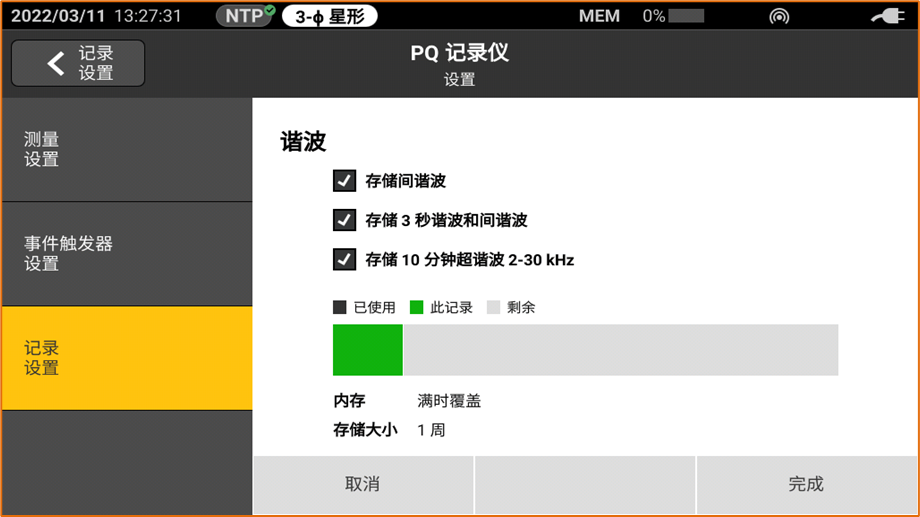

新一代儀器合乎新標準算法

Fluke 1770系列支持35組高頻諧波（2-9kHz，帶寬200Hz）+11組超諧波（9-30kHz）測量，帶寬2kHz。

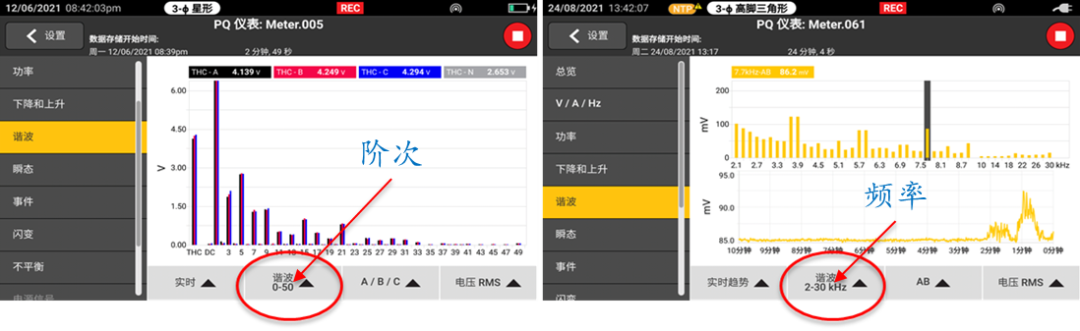

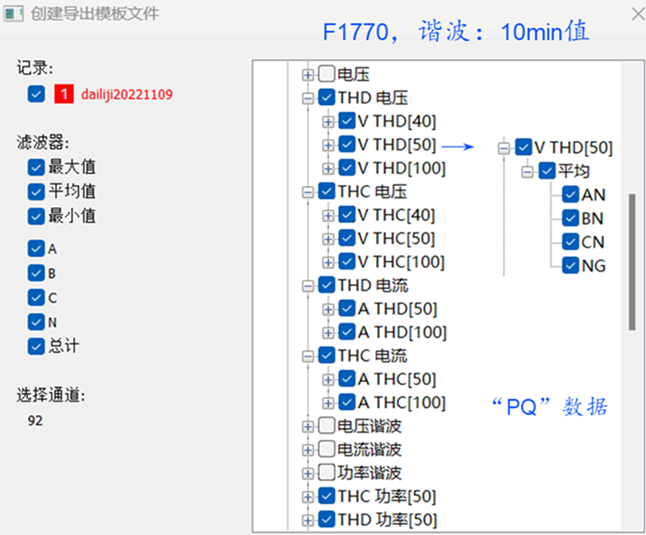

分析軟件顯示界面：

04電壓諧波如何評估？

1依據的標準：GB/T 14549-93《電能質量公用電網諧波》

適用于：

交流額定頻率為50Hz，標稱電壓110kV及以下的公共電網。標稱電壓為220kV的公共電網參照110kV執行。

不適用于：

暫態現象和短時間諧波

企業內部電能質量檢測，有不少用戶咨詢如何直接出具測試報告

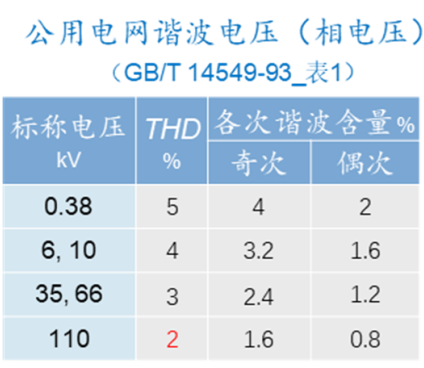

2國標規定的限值表

05精準治理：前提是“測得到”及“治得準”

1源頭阻斷（優選方案）

工業變頻器：加裝12脈沖整流器，將5/7次諧波轉化為更高次（11/13次）

數據中心UPS：禁用無源濾波器，改用分布式APF（有源濾波器），避免諧振放大（案例：某銀行數據中心諧波THD從12%降至3%）

2系統級凈化

敏感設備防護：為服務器配置調節裝置，隔離電網諧波電壓

電容柜改造：串聯合適電抗率的電抗器，抑制5次以上諧波放大

3智慧評估閉環

高精度測試→定位諧波源→定制治理方案→實時監測驗證

06結語：諧波檢測和治理是技術，更是責任

電壓諧波已從“隱形問題”升級為“顯性風險”——小到電費異常，大到設備爆炸，精準測試是破解困局的第一步。

記住三個黃金法則：

全頻段測試：從50次到100次，高頻超諧波不容忽視，全面體檢；

合乎標準的算法：保證測量結果的一致性和有效性

治理閉環：源頭阻斷＞末端修補

行動號召

讓每一伏電，都保持盡可能純凈

福祿克公司助您：為可靠供電，永不止步！
