TPS62730 是一款高頻同步降壓 DC-DC 轉換器，針對 超低功耗無線應用。該器件經過優化，可為 TI 的低功耗無線供電 低于 1GHz 和 2.4GHz 的射頻收發器和片上系統 （SoC） 解決方案。TPS62730 會減少 在 TX 和 RX 模式下，通過高效降壓從電池中汲取的電流消耗 電壓轉換。該器件提供高達 100 mA 的輸出電流，并允許使用 微型和低成本片式電感器和電容器。在 1.9 V 至 3.9 V 的輸入電壓范圍內， 該器件支持 Li-Primary 電池化學成分，如 Li-SOCl2、Li-SO2、Li-MnO2 以及兩節電池 堿性電池。
*附件：tps62732.pdf

TPS62730 具有超低功耗旁路模式，典型電流為 30nA 功耗，以支持 TI 的 CC2540 低功耗藍牙和 CC430 SoC 解決方案的睡眠和低功耗模式。在此旁通模式下， DC-DC 轉換器的輸出電容器通過集成的典型 2.1 Ω旁路連接 切換到電池。

在 DC-DC作模式下，該器件為系統提供固定的輸出電壓。使用 開關頻率高達 3 MHz，TPS62730具有低輸出紋波電壓和低噪聲 帶有一個 2.2μF 的小輸出電容器。在 DC-DC 期間自動過渡到旁路模式 作可防止 DC-DC 轉換器工作時輸出紋波電壓和噪聲增加 接近 100% 的占空比。一旦電池電壓達到 低于轉換閾值 V IT BYP .TPS62730是 提供 1 × 1.5 mm 封裝^2^6 引腳 USON 封裝。

特性

• 輸入電壓范圍 V在從 1.9 V 到 3.9 V
• 典型值為 30nA 超低功耗旁路模式
• 典型值為 25μA DC-DC 靜態電流
• 內部反饋分壓器斷開
• 典型的 2.1-Ω：V 之間的旁路開關在和 V外
• 從 DC-DC 自動轉換到旁路模式
• 高達 3MHz 的開關頻率
• 高達 95% 的 DC-DC 效率
• 漏極開路狀態輸出 STAT
• 輸出峰值電流高達 100 mA
• 固定輸出電壓 1.9 V、2.05 V、2.1 V、2.3 V
• 小型外部輸出濾波器元件 2.2 μH 和 2.2 μF
• 針對低輸出紋波電壓進行了優化
• 小號 1 × 1.5 × 0.6 毫米^3^USON 套餐
• 12 毫米^2^最小解決方案大小

參數

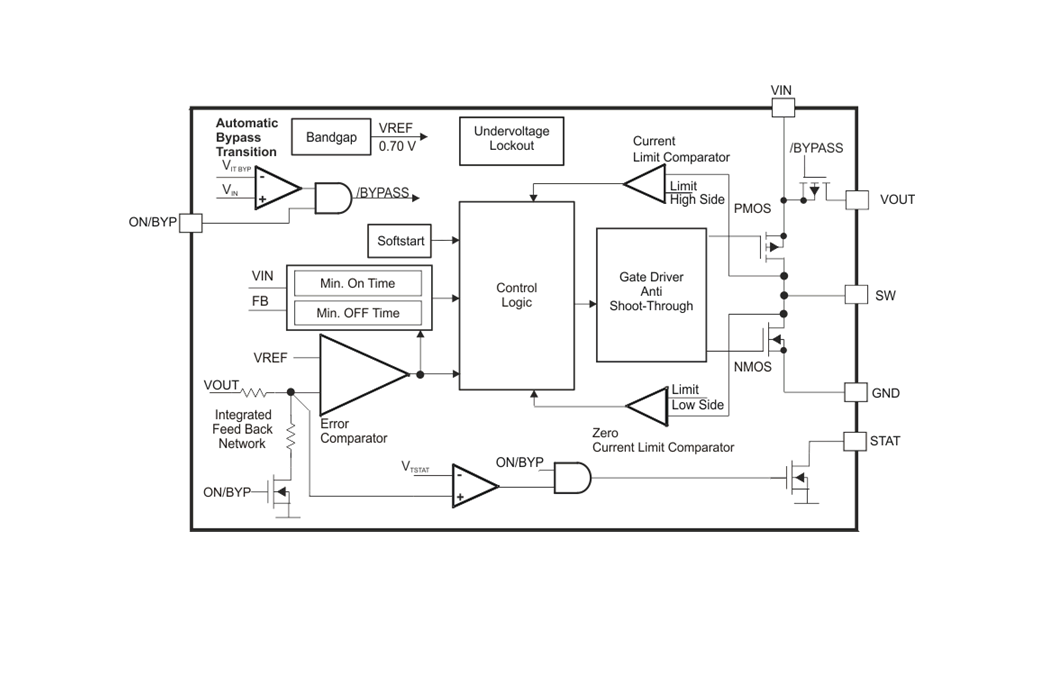

方框圖

1. 產品概述

• ?產品名稱?：TPS62732
• ?類型?：高頻同步降壓轉換器，具有旁路模式
• ?特點?：專為超低功耗無線應用設計，支持TI的低功耗無線射頻收發器和系統芯片（SoC）解決方案

2. 主要特性

• ?輸入電壓范圍?：1.9V至3.9V
• ?輸出電流?：高達100mA
• ?旁路模式?：超低功耗，典型電流消耗為30nA
• ?開關頻率?：高達3MHz
• ?效率?：高達95%的DC-DC效率
• ?封裝?：小型1x1.5x0.6mm 3USON封裝

3. 應用領域

• CC2540藍牙低功耗系統芯片解決方案
• 低功耗無線應用
• RF4CE
• 計量

4. 功能描述

• ? DCS-Control? ?：結合遲滯和電壓模式控制架構的優點，提供快速負載瞬態響應和高DC精度。
• ?自動旁路模式轉換?：當輸入電壓接近輸出電壓時，自動從DC-DC模式轉換為旁路模式，以減少輸出紋波電壓。
• ?STAT開漏輸出?：指示DC-DC調節器的輸出電壓狀態。

5. 電氣特性

• ?工作靜態電流?：在DC-DC模式下，典型值為25μA；在旁路模式下，典型值為30nA。
• ?輸出電壓選項?：固定輸出電壓，包括1.9V、2.05V、2.1V、2.3V。
• ?旁路模式轉換閾值?：根據型號不同，旁路模式轉換閾值有所不同，例如TPS62732的閾值為2.05V至2.10V。

6. 熱性能

• ? 結到環境熱阻（θJA） ?：293.8°C/W

7. 保護功能

• ?過流保護?：集成高側和低側MOSFET電流限制，防止重載或短路。
• ?熱關斷?：防止結溫過高導致的損壞。

8. 應用信息

• ?設計要求?：僅需外部電感、輸入和輸出電容即可實現固定輸出電壓。
• ?電感選擇?：推薦電感值為1.5μH至3μH。
• ?輸出電容選擇?：推薦使用低ESR的陶瓷電容，容量范圍為1.0μF至10μF。

9. 布局指南

• ?關鍵路徑?：使用寬而短的走線連接主要電流路徑，包括輸入電容、電感和輸出電容。
• ?地連接?：提供低電感、低阻抗的地路徑，以最小化地噪聲。

10. 設計工具與支持

• ?參考設計?：提供系統示例和典型應用電路，簡化設計流程。
• ?相關鏈接?：包括技術文檔、支持社區、工具和軟件等資源的快速訪問鏈接。

11. 封裝與尺寸

• ?封裝類型?：6引腳USON封裝
• ?尺寸?：1.45mm x 1.00mm

12. 總結

TPS62732是一款專為超低功耗無線應用設計的高頻同步降壓轉換器，具有旁路模式以支持現代微控制器和射頻IC的低功耗模式。其高性能、小尺寸和集成保護功能使其成為低功耗無線應用的理想選擇。文件提供了詳細的功能描述、電氣特性、應用信息和布局指南，以支持用戶的設計和開發工作。
