氫是宇宙中含量最豐富的元素，是一種幾乎無限的能源。隨著可持續發展理念推動諸多領域的能源技術創新，氫燃料電池作為一種沒有直接排放的發電設備，正展現出廣闊的應用前景。

這些電化學系統已應用于氫燃料電池電動汽車（FCEV），以及為數據中心和醫院提供備用電源。它們的未來應用包括實現海運和航空的脫碳化，以及集成到可再生能源系統中用于穩定電網。

對于電氣設計工程師而言，氫能系統面臨著與傳統電源截然不同的挑戰。本文將探討氫的能量循環、制取方法及其對可持續發展的影響，深入解析質子交換膜燃料電池的工作原理，并重點介紹將電能輸出轉化為可用電力所需的專用功率電子技術。

現代制氫技術

如何才能捕獲我們身邊無處不在的氫，并將其轉化為燃料？目前，我們有多種方法可以采用，既有成熟的傳統技術，也有各種創新方案。以下是四種主要制氫方法：

蒸汽甲烷重整（SMR）：將天然氣與高溫蒸汽和鎳催化劑混合，生成氫氣和二氧化碳。該工藝高效且成本低廉，但需要依賴化石燃料，并且會排放大量二氧化碳。

電解：使用電流將水分解，生成氫氣和氧氣。當使用可再生能源供電時，該工藝可以在沒有直接排放的情況下生成高純度氫氣，但現階段其成本依然較高。

光電化學水分解：采用特殊半導體吸收陽光并分解水。該方法目前仍處于研究和試驗階段。

生物制氫：微生物通過生物過程產生氫氣。該工藝可與廢棄物處理相結合，但需要在受控環境中進行，并且尚不具備規模化條件。

這些制氫方法都具有廣闊前景，但電解法對電氣工程師而言尤為重要，因?yàn)樗碇ㄟ^電氣專業知識直接助力綠色能源轉型這一關鍵交叉領域。與此同時，要將氫能打造為清潔能源未來的核心支柱，整合電力系統與可再生能源、優化電解槽設計、開發先進的膜技術和電催化劑，這些都是至關重要的方面。

先進的制氫電解系統

電解技術已經存在了數百年，它的基本原理算不上復雜，但今天的電解系統已經融入了眾多先進技術。

現代電解系統主要采用三種方法，每種都各有優缺點。

堿性電解系統對于大規模項目而言是一種經濟高效的方法，但其效率較低，并且對功率波動的響應較慢。

質子交換膜（PEM）系統的效率更高，并且能快速響應功率波動，非常適合與可再生能源系統集成。但該方法需使用貴金屬催化劑，因而成本較高。

固體氧化物電解系統是效率最高、燃料靈活性最佳的方法，并具有生產合成燃料的潛力，但目前仍處于研發階段。

目前，PEM系統最具發展?jié)摿Γ嚓P(guān)研究正持續推動成本下降和效率提升。根據Hydrogen Council（氫能委員會）的數據，電解槽成本在2010年至2020年間降低了約60%，并將持續下降至2030年[6]。

在探討了PEM技術如何通過電解水制氫后，我們現在可以分析相同的基本原理如何在PEM燃料電池中逆向作用以產生電能。

PEM燃料電池的工作原理

PEM燃料電池是電化學、材料科學和電氣工程的集大成者。這些電化學裝置可將氫氣和氧氣轉化為電能、熱能和水。PEM燃料電池由四個主要部件組成：陽極、陰極、質子交換膜和催化劑層[7]。

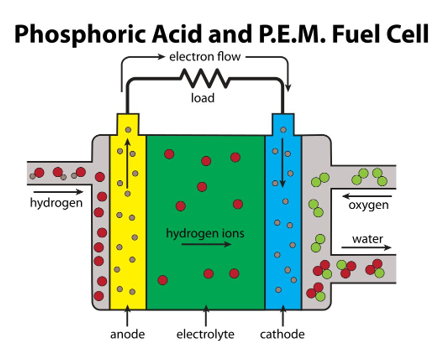

工程師常將其描述為三明治結構，其基本布局如圖2所示。

圖2：PEM燃料電池（圖源：stock.adobe）

PEM燃料電池的工作原理如下：

高壓氫氣進入燃料電池的陽極側，并與鉑催化劑接觸。

氫分子分解為質子和電子。

質子穿過交換膜，而電子通過外部電路流動，產生電流。

陰極處的氧分子從外部電路中獲得電子，從而發生還原反應。

這些氧原子與質子和電子結合形成水。

理想情況下，該過程發生在燃料電池電堆中，制造商可以將電堆集成到帶有燃料、水、空氣管理以及冷卻液控制硬件和軟件的完整系統中。

對于從事電力系統工作的電氣工程師而言，在設計備用電源解決方案、微電網和清潔能源系統等應用時，理解這些原理至關重要。其中的關鍵挑戰包括優化效率、管理水的生成，以及降低與鉑催化劑相關的成本。

雖然理解PEM燃料電池的電化學原理是必要的，但其實際應用還需要先進的功率電子技術將電池的電能轉換為可用電力。

燃料電池應用的關鍵電子器件

功率電子器件可將低壓、大電流輸出轉換為可用的電力，同時應對瞬態響應動態和單向電流流動等挑戰。

DC-DC升壓轉換器對于將電池輸出電壓提升到適合汽車系統和住宅電力等應用的水平至關重要。
