TPS62125 器件是一款高效同步降壓轉換器，針對低功率和超低功耗應用進行了優化，可提供高達 300mA 的輸出電流。3V 至 17V 的寬輸入電壓范圍支持串聯配置的 4 節堿性電池和 1 至 4 節鋰離子電池，以及 9V 至 15V 供電應用。該器件包括一個精確的低功耗使能比較器，可用作輸入電源電壓監控器 （SVS），以滿足系統特定的上電和關斷要求。使能比較器僅消耗 6μA 的靜態電流，具有 1.2V （典型值）的精確閾值以及可調遲滯。借助此功能，轉換器可以通過從高阻抗源（如太陽能電池板或電流回路）饋送的存儲電容器中提取能量來產生電源軌。憑借其 DCS-Control 方案，該轉換器提供省電模式作，以在整個負載電流范圍內保持最高效率。在輕負載時，轉換器以脈沖頻率調制 （PFM） 模式運行，并在較高負載電流下以脈寬調制 （PWM） 模式無縫自動轉換。DCS-Control? 方案針對 PFM 模式下的低輸出紋波電壓進行了優化，以將輸出噪聲降至最低，并具有出色的交流負載調節功能。一旦輸出電壓處于調節狀態，開漏電源良好輸出就會指示。
*附件：tps62125.pdf

特性

• 寬輸入電壓范圍 3 V 至 17 V
• 具有可調閾值和滯后的輸入電源電壓監控器 （SVS），消耗 6μA 的典型靜態電流
• 1.2 V 至 10 V 的寬輸出電壓范圍
• 典型 13μA 靜態電流
• 350nA 典型關斷電流
• 無縫省電模式轉換
• DCS-控制?方案
• 低輸出紋波電壓
• 高達 1MHz 的開關頻率
• 寬 V 電壓下的最高效率在和 V外范圍
• 引腳對引腳兼容 TPS62160/70
• 100% 占空比模式
• 電源良好漏極開路輸出
• 輸出放電功能
• 小型 2mm × 2mm 8 引腳 WSON 封裝

參數

方框圖

1. 產品概述

TPS62125 是一款高效率的同步降壓（Buck）DC/DC 轉換器，輸入電壓范圍為 3V 至 17V，輸出電流高達 300mA。該轉換器特別適用于低功耗和超低功耗應用，如嵌入式處理、電池供電設備等。

2. 主要特性

• ?寬輸入電壓范圍?：3V 至 17V，支持多種電池配置。
• ?低靜態電流?：典型值為 13μA，關機電流低至 350nA。
• ?高效率?：在整個負載電流范圍內保持高效率，采用 DCS-Control? 方案。
• ?小封裝?：2mm x 2mm 的 8 引腳 WSON 封裝，節省空間。
• ?可調使能閾值?：輸入電壓監視器（SVS）具有可調閾值和滯回功能。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ?過流保護?：集成高側 MOSFET 開關電流限制，保護電路免受過流損壞。

3. 功能描述

3.1 控制與調節

• ? DCS-Control? ?：結合滯環控制和電壓模式控制的優點，提供優秀的 AC 負載調節和瞬態響應。
• ?無縫模式轉換?：在 PWM 和 PFM 模式之間無縫切換，以在輕載時保持高效率。
• ?100% 占空比模式?：在低壓差條件下提供長操作時間。

3.2 保護機制

• ?熱保護?：內置熱關斷功能，防止過熱損壞。
• ?過壓保護?：監測輸出電壓，防止電壓過高。
• ?短路保護?：限制輸出電流，防止短路損壞。

3.3 集成特性

• ? 輸入電壓監視器（SVS） ?：精確的低功耗使能比較器，可用于系統電源監控。
• ?電源良好指示?：開漏輸出，指示輸出電壓是否在正常范圍內。
• ?輸出放電功能?：PG 引腳可用于放電輸出電容器。

4. 應用與實現

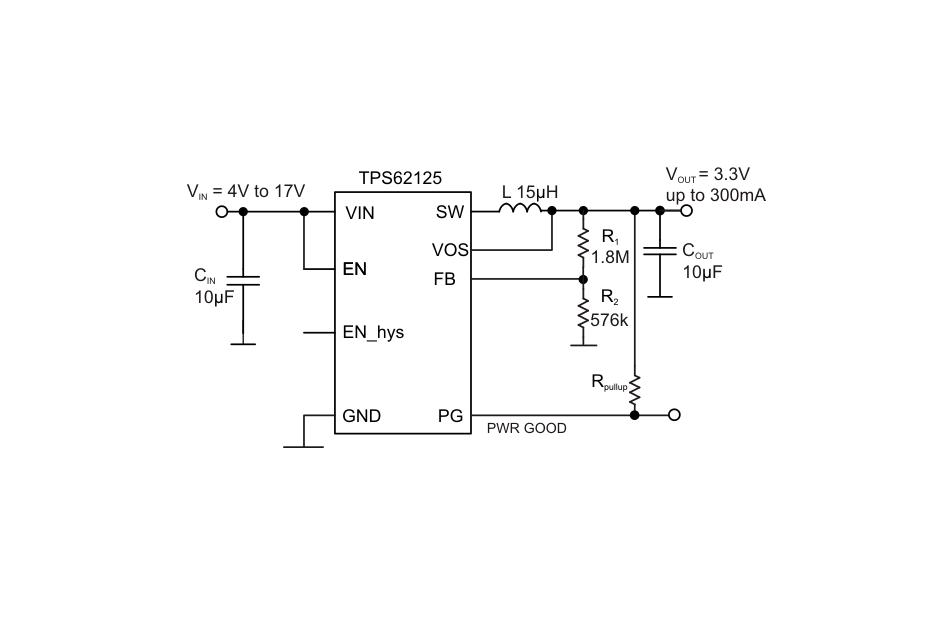

4.1 典型應用

• 嵌入式處理系統。
• 電池供電設備，如 4 節堿性電池或 1 至 4 節鋰離子電池。
• 9V 至 15V 待機電源。
• 能量收集系統。
• 負輸出電壓逆變器。

4.2 設計指南

提供了詳細的設計步驟和公式，包括選擇反饋電阻、電感器、輸出電容器、輸入電容器等。同時，還提供了布局建議和熱設計考慮，以確保最佳性能。

5. 封裝與訂購信息

提供 WSON 封裝選項，具體尺寸和可訂購信息可參考數據手冊中的“封裝選項附錄”部分。

6. 注意事項

• 在設計過程中，應充分考慮輸入電壓的濾波和調節，以確保轉換器的穩定運行。
• 在實際應用中，應根據具體需求調整設計參數，并進行充分的測試和驗證。特別是對于關鍵應用，應進行全面的可靠性測試和環境適應性測試。
