第三十三章 OTP——一次性編程區域讀寫

W55MH32的OTP（One-Time Programmable，一次性可編程存儲器）是芯片內部一種特殊的非易失性存儲區域，主要用于存儲需要一次性寫入且不可擦除的關鍵數據。以下從功能特性、典型應用、程序設計及注意事項等方面展開詳解：

1OTP功能特性

1.1非易失性

OTP存儲的數據在芯片掉電后仍可保留，無需額外電源維持，與Flash、EEPROM類似。

1.2一次性寫入限制

W55MH32的OTP區域僅允許每個存儲單元（通常為位或字節）寫入一次（部分型號支持按塊/頁寫入，但整體仍為一次性）。寫入后無法擦除或覆蓋，因此寫入前需確保數據準確性。

1.3物理保護機制

OTP的寫入通常通過熔斷（Fuse）或特殊工藝實現（如反熔絲）。寫入操作會永久改變存儲單元的物理狀態（如熔斷金屬連線），從而保證數據不可篡改。

W55MH32為反熔絲工藝型OTP，即具有“只能寫1（將未編程的0變?yōu)?）、不能寫0（已編程的1無法恢復為0）”的特性。

反熔絲OTP原理如下：

初始狀態（未編程）：存儲單元為邏輯0（如反熔絲未擊穿，等效高阻或電容，代表0）。

編程時：施加高電壓擊穿反熔絲，單元變?yōu)檫壿?（等效低阻，代表1），且一旦編程（寫1），無法逆向恢復為0（物理結構不可逆）。

與熔絲型OTP對比：

熔絲型：初始為1（熔絲未熔斷），編程時熔斷熔絲，單元變?yōu)?（只能寫0，不能寫1）。

反熔絲型：初始為0，編程后為1（只能寫1，不能寫0），符合“寫1不可逆”的描述。

1.4訪問權限控制

W55MH32的OTP區域支持寫保護（通過寄存器鎖存），需通過特定指令（寫入解鎖密鑰）才能開啟寫入權限，防止誤操作。

2應用場景

OTP的“一次性寫入+非易失”特性使其適用于以下場景：

2.1唯一標識符（UID）存儲

芯片出廠時，廠商可能通過OTP寫入全局唯一的設備ID（如96位或更長），用于產品追溯、防偽或加密認證（如作為AES密鑰的種子）。

2.2校準參數存儲

傳感器或模擬模塊（如ADC、DAC）的校準數據（如偏移量、增益系數）需在出廠前通過測試設備寫入OTP，避免因Flash擦寫次數限制導致數據丟失。

2.3安全密鑰存儲

用于存儲加密密鑰（如AES-128/256密鑰、HMAC密鑰）或安全配置（如禁止JTAG調試的鎖定位）。由于OTP不可擦除，即使芯片被物理攻擊，密鑰也難以被篡改或竊取。

2.4客戶定制化數據

設備制造商可在生產階段寫入客戶定制信息（如硬件版本、區域配置），避免后續軟件修改帶來的成本。

3注意事項

3.1寫入次數限制

OTP的每個存儲單元僅允許寫入一次（支持按位寫入，但同一位多次寫入會被視為“0→1”的單向操作）。若嘗試重復寫入同一地址，可能導致數據錯誤或硬件鎖死。

3.2電壓與時序要求

OTP的寫入需要穩定的電源（通常需滿足芯片手冊規定的最小電壓，如2.7V~3.6V），且寫入時序需嚴格遵循數據手冊（如寫入脈沖寬度、地址建立時間）。

3.3安全風險

部分OTP區域可能與芯片的安全機制（如讀保護、調試接口鎖定）關聯。錯誤寫入可能導致芯片無法調試或功能失效，需謹慎操作。

4程序設計

以下為OTP例程的程序設計流程：

4.1OTP上電

在使用OTP模塊前我們需要為其提供穩定的工作電源，通過配置系統時鐘、解鎖保護機制，并設置低壓差穩壓器（LDO）的啟動時間，確保OTP在操作（如寫入熔斷）時電源滿足要求。主要通過OTP_PowerOn()函數來實現，內容如下：

void OTP_PowerOn(uint32_tTime)
{
  RCC->RCC_SYSCFG_CONFIG=0x01;
  SYSCFG->SYSCFG_LOCK=0xAB12DFCD;
  if(Time> OTP_POWERON_TIME)
  {
  OTP->OTP_LDO=Time;
  }
  else
  {
  OTP->OTP_LDO= OTP_POWERON_TIME;
  }
}

OTP_PowerOn()函數是OTP模塊的電源初始化函數，主要用于配置OTP的供電時序以確保其穩定工作：首先通過RCC->RCC_SYSCFG_CONFIG=0x01啟用SYSCFG模塊時鐘，為后續配置提供基礎；接著向SYSCFG->SYSCFG_LOCK寫入解鎖密鑰0xAB12DFCD解除保護，允許修改OTP電源參數；最后根據輸入的Time配置OTP的LDO（低壓差穩壓器）啟動時間——若Time大于預設的最小啟動時間OTP_POWERON_TIME，則使用Time，否則強制使用最小值，以此平衡供電穩定性與效率，避免因電源波動或啟動時間不足導致OTP操作（如寫入熔斷）失敗。

4.2設置時間基準

OTP_SetTime()函數為OTP的寫入（熔斷或反熔絲）提供精確的控制電壓施加的時間：

void OTP_SetTime(uint16_tTime)
{
  OTP->OTP_10ns|=Time;
}

OTP_SetTime()函數通過將輸入的Time參數按位或到OTP_10ns寄存器，以10納秒為單位疊加配置OTP操作的時間參數（如寫入脈沖寬度），確保電壓/電流施加時間滿足OTP物理狀態改變的要求，從而保證數據寫入的可靠性。該設計兼顧了時間配置的靈活性與安全性，允許開發者根據實際需求動態調整關鍵時序。

4.3寫入數據

OTP_WriteByte()函數用于向OTP指定地址寫入一個字節的數據，內容如下：

void OTP_WriteByte(uint8_tAddr,uint8_tData)
{
  assert_param(IS_OTP_ADDRESS(Addr));

  OTP->OTP_WR=(AddrOTP_CTRL= BIT(0);
  while(OTP->OTP_CTRL& BIT(2));
}

OTP_WriteByte()函數通過“地址驗證→數據裝載→觸發寫入→等待完成”的閉環流程，實現了向OTP指定地址寫入一個字節數據的功能。其核心是通過操作OTP模塊的寄存器，與硬件協同完成存儲單元的物理狀態修改，確保數據的一次性可靠寫入。

4.4OTP斷電

OTP_PowerOff()函數用于關閉OTP模塊的工作電源或使其進入低功耗模式，通常在OTP操作完成后調用，以降低系統功耗或防止意外寫入。其核心邏輯是通過解鎖保護寄存器并禁用相關時鐘，切斷OTP模塊的供電或配置其進入休眠狀態。函數內容如下：

void OTP_PowerOff(void)
{
  SYSCFG->SYSCFG_LOCK=0xAB12DFCD;
  RCC->RCC_SYSCFG_CONFIG=0x00;
}

函數首先向SYSCFG_LOCK寫入解鎖密鑰以解除保護，然后通過RCC_SYSCFG_CONFIG禁用SYSCFG時鐘，最終切斷OTP的供電或使其進入休眠狀態。

4.5主函數main()

主函數main()如下：

int main(void)
{
    RCC_ClocksTypeDef clocks;

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
    delay_init();
    UART_Configuration(115200);
    RCC_GetClocksFreq(&clocks);

    printf("n");
    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency /1000000,(float)clocks.HCLK_Frequency/1000000,
           (float)clocks.PCLK1_Frequency /1000000,(float)clocks.PCLK2_Frequency/1000000,(float)clocks.ADCCLK_Frequency/1000000);

    printf("OTP Write Read Test.n");

    OTP_PowerOn(clocks.PCLK2_Frequency /10);     //100ms
    OTP_SetTime(clocks.PCLK2_Frequency /1000000);//1us

    OTP_WriteByte(OTP_ADDRESS_0,0x5A);

    printf("OPT Data0 : 0x%xn", OTP->OTP_DATA0);
    printf("OPT Data1 : 0x%xn", OTP->OTP_DATA1);
    printf("OPT Data2 : 0x%xn", OTP->OTP_DATA2);
    printf("OPT Data3 : 0x%xn", OTP->OTP_DATA3);
    printf("OPT Data4 : 0x%xn", OTP->OTP_DATA4);
    printf("OPT Data5 : 0x%xn", OTP->OTP_DATA5);
    printf("OPT Data6 : 0x%xn", OTP->OTP_DATA6);
    printf("OPT Data7 : 0x%xn", OTP->OTP_DATA7);

    OTP_PowerOff();
    while(1);
}

程序首先初始化系統時鐘（啟用PWR和BKP外設時鐘）、延時函數及串口（波特率115200），并通過RCC_GetClocksFreq獲取系統各時鐘頻率（如SYSCLK、PCLK2等），打印驗證時鐘配置；接著啟動OTP電源（OTP_PowerOn，基于PCLK2頻率配置100ms啟動時間）、設置OTP寫入時序（OTP_SetTime，基于PCLK2頻率配置1μs時間參數），向OTP的0號地址寫入數據0x5A；隨后讀取并打印OTP的8個數據寄存器（DATA0~DATA7），驗證寫入是否成功；最后關閉OTP電源（OTP_PowerOff）以降低功耗，進入無限循環保持運行。

整體通過初始化、時鐘驗證、OTP配置、寫入-讀取驗證及電源管理，完成對OTP功能的測試。

5下載驗證

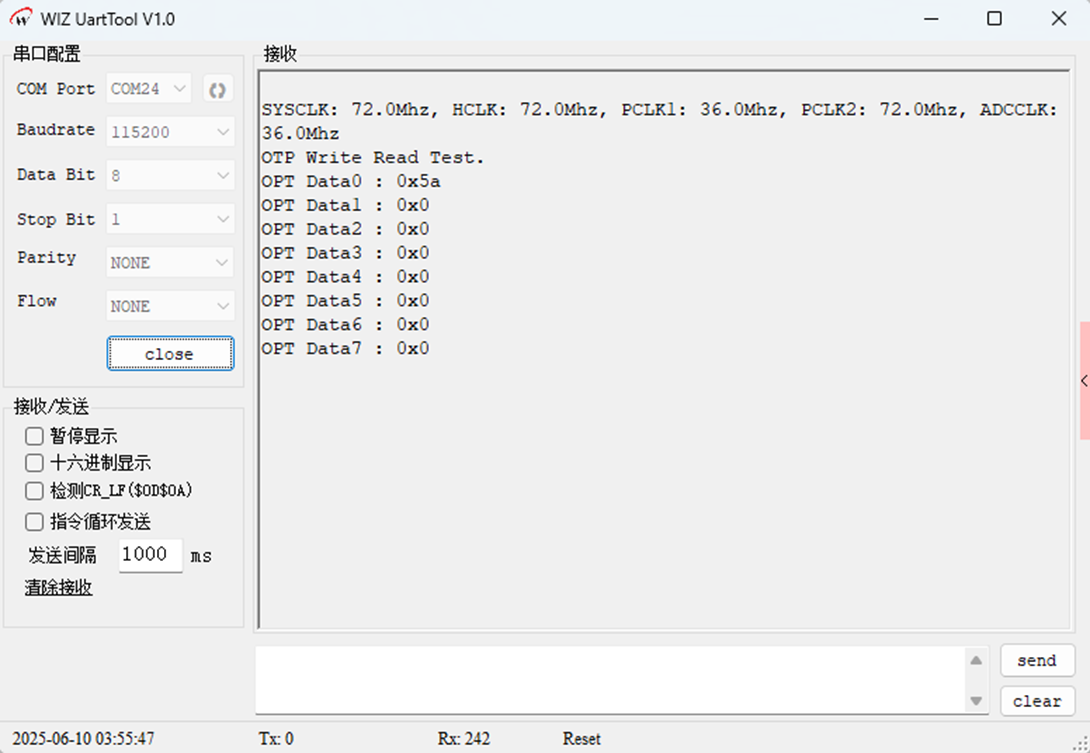

程序下載運行后，串口輸出顯示系統時鐘（如SYSCLK 72MHz）配置正常，OTP測試中地址0（DATA0）寫入0x5A成功，其余地址為默認0x0，驗證了OTP寫入和讀取功能功能：

6總結

W55MH32的OTP是一種專為“一次性關鍵數據存儲”設計的非易失性存儲器，其核心價值在于數據的不可篡改性。在實際應用中，需結合芯片型號的數據手冊，嚴格遵循寫入流程，確保數據的準確性和可靠性。
