隨著電子設備向輕、薄、短、小方向發展，球柵陣列（BGA）封裝因其高密度、高可靠性等優勢，在航空航天、數字通信等領域得到廣泛應用。然而，BGA連接器的植球工藝質量直接影響其焊接可靠性和長期穩定性，因此，對焊球的力學性能（拉脫力、剪切力）進行精準測試至關重要。

本文科準測控小編將系統梳理BGA植球工藝的關鍵影響因素，并結合Alpha W260推拉力測試機，詳細介紹焊球力學性能的測試原理、標準、儀器及操作流程，為相關行業提供技術參考。

一、植球工藝原理

1、熱植球工藝

原理：通過回流焊加熱使錫球熔化，與焊盤形成冶金結合。

工藝流程：

焊盤清潔→ 2. 涂覆助焊膏 → 3. 錫球投放 → 4. 回流焊接 → 5. 焊點檢測

2、激光植球工藝

原理：利用高能激光瞬間熔化錫球，并通過氣壓噴射至焊盤。

工藝流程：

錫球分選→ 2. 激光熔融 → 3. 氣壓噴射 → 4. 快速冷卻

二、 植球工藝影響因素

1、 設計因素

鍍層：推薦鍍金（≤0.8μm）或鍍錫，避免虛焊。

阻焊設計：采用鍍鎳隔離或塑膠過盈配合，防止焊料爬升。

焊盤尺寸：焊盤直徑應略小于錫球直徑（如0.3mm錫球?qū)?yīng)0.25mm焊盤）。

2、熱植球工藝參數

3、激光植球工藝參數

激光功率：無鉛焊料> 有鉛焊料

氣壓調節：錫球越大，所需氣壓越高

噴嘴距離：影響焊球落點精度

三、焊球力學性能測試標準

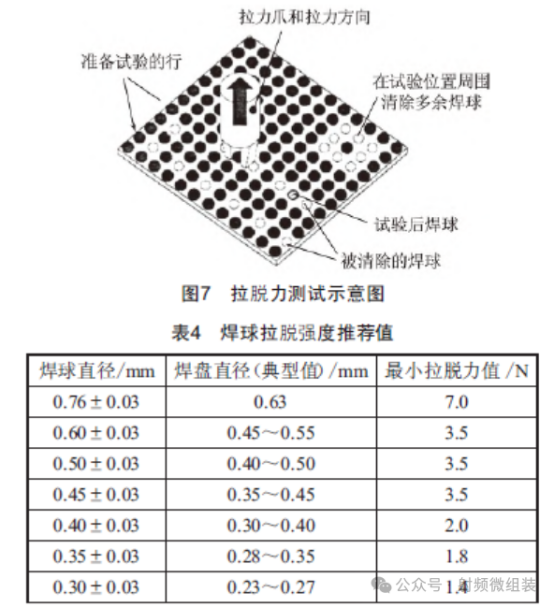

1、拉脫力測試（垂直方向）

標準：

0.3mm錫球 ≥ 0.49N

0.5mm錫球 ≥ 1.23N

失效判定：焊球與焊盤界面斷裂，而非膠水層失效。

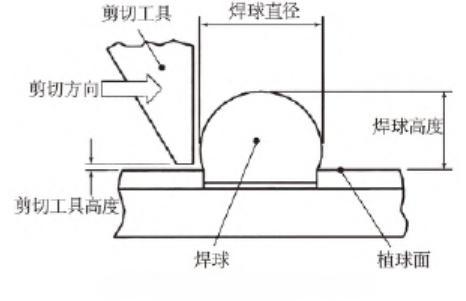

2、剪切力測試（水平方向）

標準：

0.3mm錫球 ≥ 0.98N

0.5mm錫球 ≥ 1.96N

失效判定：焊球沿焊盤剪切脫落，無焊盤剝離。

四、測試儀器

1、Alpha W260推拉力測試機

A、設備介紹

Alpha-W260自動推拉力測試機用于為微電子引線鍵合后引線焊接強度測試、焊點與基板表面粘接力測試及其失效分析領域的專用動態測試儀器，常見的測試有晶片推力、金球推力、金線拉力等，采用高速力值采集系統。根據測試需要更換相對應的測試模組,系統自動識別模組，并自由切換量程。

B、推刀

C、常用工裝夾具

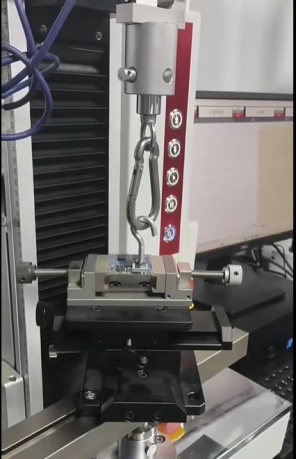

2、KZ-68SC-05XY高精度拉力試驗機

注：搭配定制工裝夾具，進行拉脫力測試

四、測試流程

步驟一、拉脫力測試

1、樣品固定

將BGA樣品置于真空吸附平臺

2、參數設置

測試模式：垂直拉伸

測試速度：0.5mm/s（ISO 04805標準）

終止條件：力值下降≥30%峰值或位移超限（通常1mm）

采樣頻率：1000Hz

3、執行測試

啟動測試程序，以恒定速度垂直上拉

實時監測力-位移曲線

當焊球脫落或力值驟降時自動停止

4、數據采集

記錄峰值力值（Fmax）、斷裂位移（Dmax）

導出CSV格式原始數據（含時間-力值-位移）

5、失效分析

合格判定：

斷裂面位于焊球/焊盤界面

力值≥標準要求（如0.3mm焊球≥0.49N）

異常處理：

若斷裂發生在膠層，需重新調整焊膏用量

出現焊盤剝離則判定為基材不良

6、注意事項

環境溫度需保持23±2℃，濕度40-60%RH

同一焊球不可重復測試（需更換測試點位）

步驟二、剪切力測試

1. 測試前準備

推刀對準：

使用標準高度塊校準剪切刀與平臺平行度（≤0.01mm）

確認刀口鋒利度（刃口半徑≤5μm）

參數預設：

剪切高度：焊球高度×（1/3~1/2），通常50-100μm

剪切速度：0.2mm/s（JESD22-B117A標準）

剪切角度：0°（刀面與焊盤完全平行）
2. 測試步驟

樣品定位：

將BGA側置于測試平臺

通過千分尺調整平臺高度，使目標焊球中心與刀口對齊

刀具逼近：

以0.1mm/s慢速接近焊球

當接觸力達到0.01N時停止，此時Z軸坐標歸零

執行剪切：

啟動水平推進程序

實時監測剪切力曲線（

當力值降至峰值10%時自動停止

數據分析：

記錄最大剪切力（Fshear）、剪切位移（Dshear）

計算剪切強度：τ=Fshear/（π×r2），r為焊球半徑

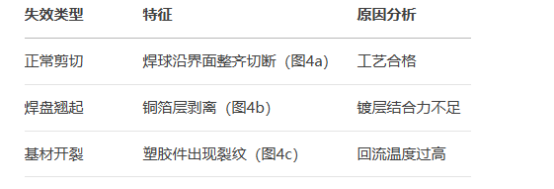

3. 失效模式


4. 關鍵控制點

剪切后需用顯微鏡（100×）檢查焊盤殘留

每測試50次需校驗刀具磨損情況

不同直徑焊球需更換對應刀口寬度（刀口寬=1.2×焊球直徑）

垂直拉拔：速度0.5mm/s，記錄峰值力值。

數據分析：檢查斷裂面，確認是否為有效數據。
