RT-Thread BSP全面支持玄鐵全系列RISC-V處理器。玄鐵系列RISC-V處理器由阿里達摩院研發，涵蓋面向MCU的E系列、面向實時應用的R系列以及面向MPU的C系列。以玄鐵QEMU為平臺，RT-Thread標準版已全面適配玄鐵E、R、C系列內核，并在C906內核上支持RT-Smart微內核操作系統。本文將以E906運行RT-Thread和C906運行RT-Smart為例，詳細介紹其應用場景與實現。

Xuantie BSP鏈接：

https://github.com/RT-Thread/rt-thread/tree/master/bsp/xuantie

目錄

在E906上運行RT-Thread

配置cubemx在C906上運行RT-Smart

1

在E906上運行RT-Thread

1 簡介

E906是一款基于 RISC-V 指令集的高能效嵌入式處理器，是玄鐵 RISC-V MCU 產品線中的最高性能處理器。 E906 的設計目標是，使用最低的面積和功耗成本，取得相對較高的性能指標。 E906 主要面向語音、高端 MCU、輕量級 AI、導航、 WiFi 等應用領域。

1.1 特點

E906 處理器體系結構的主要特點如下：

32 位 RISC 處理器；

支持 RISC-V RV32IMA[F][D]C[P] 指令集；

支持 RISC-V 32/16 位混編指令集；

32 個 32 位通用寄存器；

整型 5 級/浮點 7 級，單發射，順序執行流水線；

可選配 BHT 和 BTB；

支持 RISC-V 機器模式和用戶模式；

雙周期硬件乘法器，基 4 硬件除法器；

可選配指令 cache，兩路組相連結構， 2KiB-32KiB 可配置；

可選配數據 cache，兩路組相連結構， 2KiB-32KiB 可配置；

兼容 RISC-V CLIC 中斷標準，支持中斷嵌套，外部中斷源數量最高可配置 240 個；

兼容 RISC-V PMP 內存保護標準， 0/4/8/12/16 區域可配置；

支持 AHB-Lite 總線協議，支持三條總線：指令總線，數據總線和系統總線；

支持可配的性能監測單元；

支持玄鐵擴展增強指令集

1.2 BSP支持情況

BSP鏈接：

https://github.com/RT-Thread/rt-thread/tree/master/bsp/xuantie

當前BSP支持下述內核：

E906E906F E906FD E906P E906FP E906FDP

當前BSP默認設置的內核是E906FD，該架構支持[F] [D]擴展，可以通過menuconfig工具選擇配置。

當使用其他同類型架構不同擴展時的內核時需修改rtconfig.py文件中的MCPU與CPU字段。

2 工具

編譯器：https://www.xrvm.cn/community/download?id=4433353576298909696

模擬器：https://www.xrvm.cn/community/download?id=4397435198627713024

SDK：https://www.xrvm.cn/community/download?id=4397799570420076544

若上述鏈接中的編譯器與模擬器不能使用，可使用SDK中的編譯器與模擬器工具。

3 編譯執行

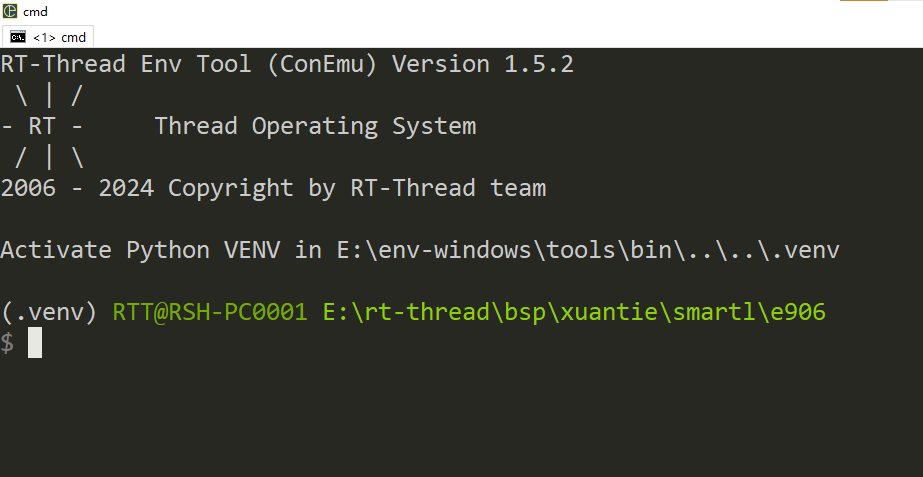

在BSP根目錄下啟動env工具：

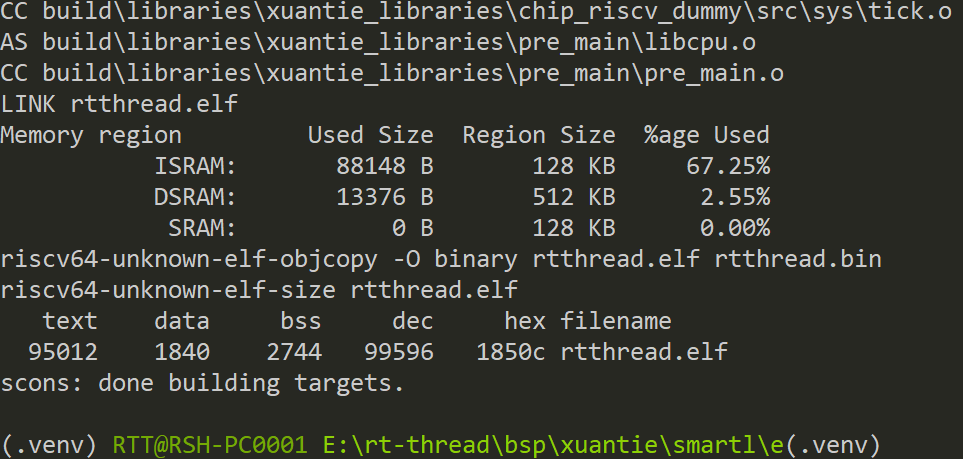

首次使用需運行menuconfig更新rtconfig.h配置，然后在當前目錄執行scons -j12編譯生成rtthread.elf可執行文件。

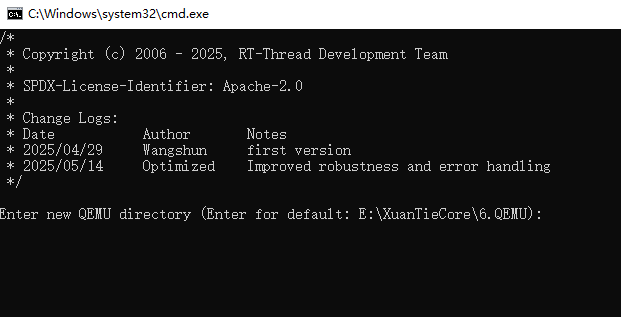

在BSP根目錄下生成rtthread.elf可執行文件后，雙擊qemu.bat腳本即可啟動QEMU模擬器。在Windows環境下首次運行該腳本時，會提示輸入QEMU可執行文件的路徑；后續若未更改QEMU路徑，可直接按回車鍵跳過此步驟。

第二步需設置-cpu參數，默認值為e906fd。如需修改，請在:后輸入目標內核型號，例如e906。

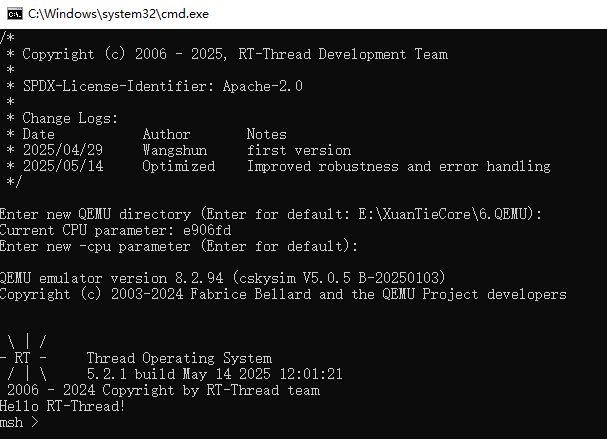

設置參數后，按回車鍵即可在QEMU上運行rtthread.elf可執行文件。

BSP根目錄下包含objdump.bat腳本，雙擊運行該腳本可在根目錄生成反匯編文件。

4調試方法

4.1 命令行調試

當前BSP支持通過命令行啟動QEMU，或通過配置VSCode腳本利用其豐富插件實現圖形化調試。有關QEMU的詳細命令，請參考玄鐵QEMU用戶手冊。以下為啟動QEMU的命令，可在PowerShell或命令行中直接執行

注：需將QEMU路徑導出至環境變量或使用絕對路徑。

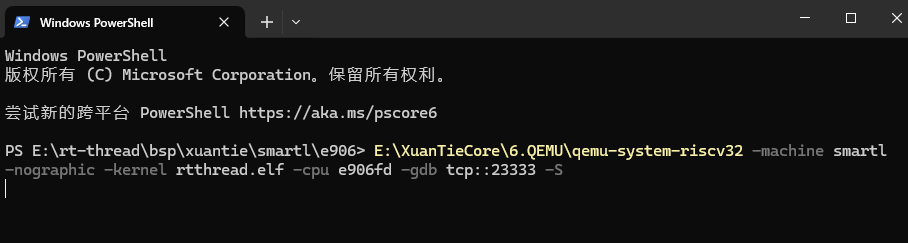

qemu-system-riscv32 -machine smartl -nographic -kernel rtthread.elf -cpu e906fd -gdb tcp::23333-S

在PowerShell或命令行中輸入并執行上述命令后，即可查看運行結果。

在新的PowerShell或命令行中輸入并執行以下命令，即可查看運行結果。

注：需將GDB路徑導出至環境變量或使用絕對路徑。

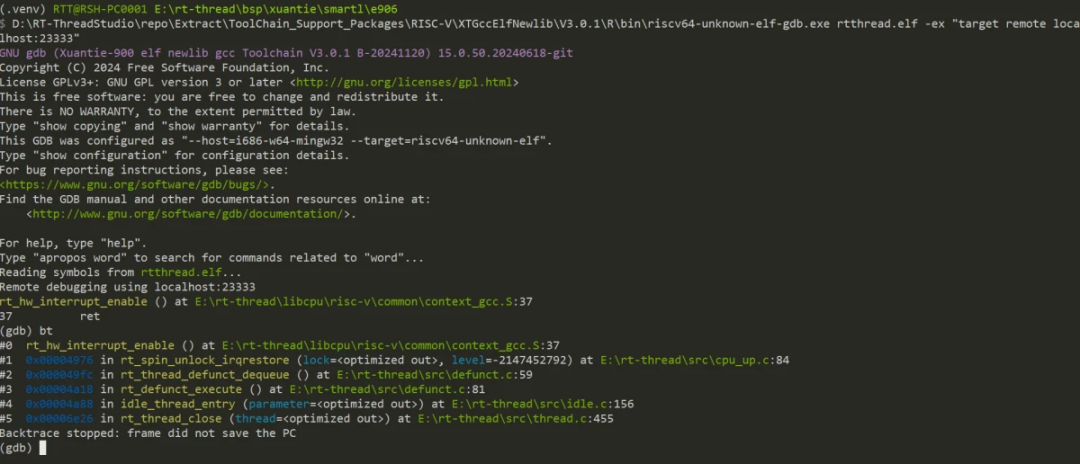

riscv64-unknown-elf-gdb.exertthread.elf-ex"target remote localhost:23333"

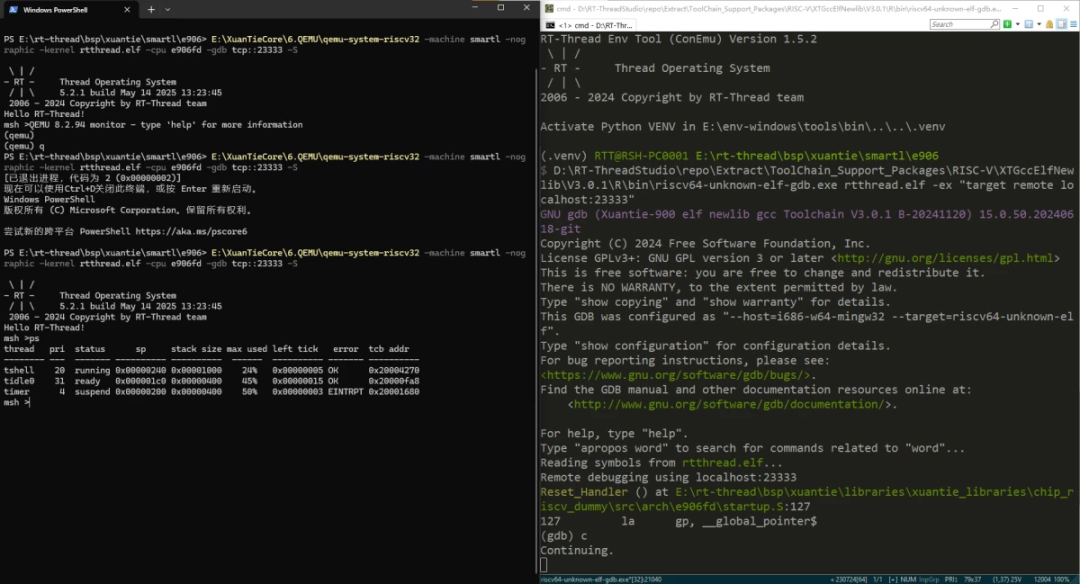

若未設置斷點，在命令行中執行c命令即可讓程序全速運行，運行時的界面顯示如下：

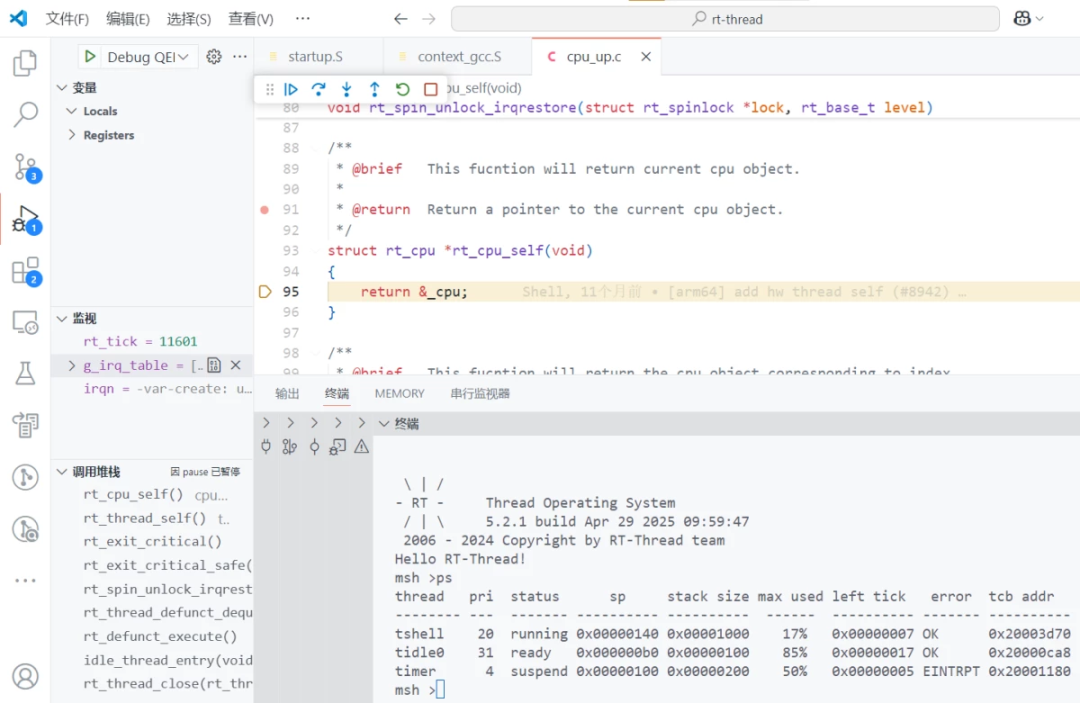

4.2 VSCode調試

以下為VSCode調試示例。調試需配置相關腳本，可參考玄鐵QEMU用戶手冊或使用參考腳本進行配置。

2

在C906上運行RT-Smart

下文簡要介紹在C906上運行RT-Smart系統的步驟，使用玄鐵QEMU在C906上運行RT-Smart的快速上手指南已經上線文檔中心，詳細的系統啟動流程與RT-Smart下的應用程序內容可在文檔中心查看。

1 下載RT-Thread源碼

RT-Smart與RT-Thread的源碼位于同一個倉庫，使用menuconfig工具配置選擇RT-Smart或RT-Thread。

gitclonehttps://github.com/RT-Thread/rt-thread.git

2 配置工具鏈

開發工具鏈可從Xuantie-900-gcc-linux-6.6.0-musl64-x86_64-V3.0.2-20250410.tar.gz下載。下載完成后，將其解壓到/opt目錄，然后編輯~/.bashrc文件，添加以下環境變量配置：

exportRTT_CC="gcc"exportRTT_EXEC_PATH="/opt/Xuantie-900-gcc-linux-6.6.0-musl64-x86_64-V3.0.2/bin/"exportRTT_CC_PREFIX="riscv64-unknown-linux-musl-"exportPATH="$RTT_EXEC_PATH:$PATH"

3 使能RT-Smart

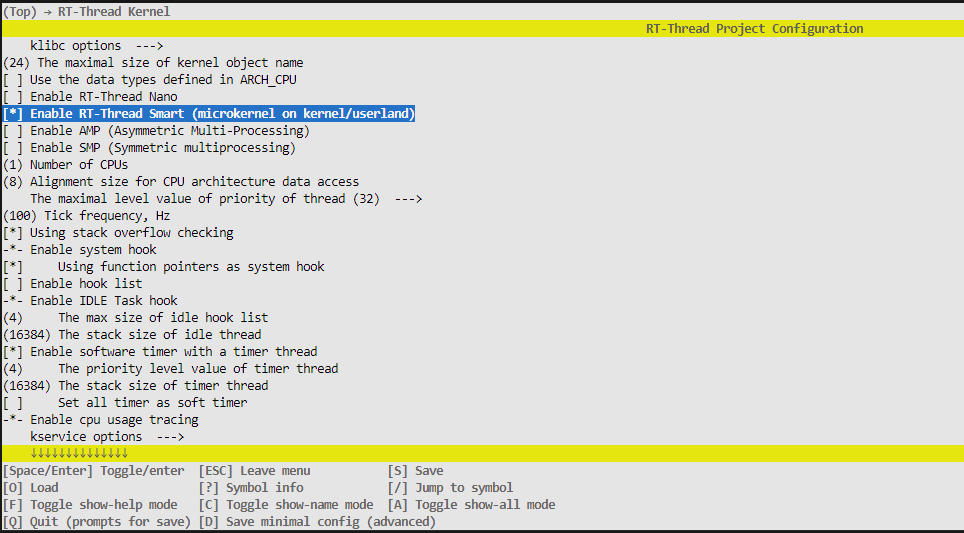

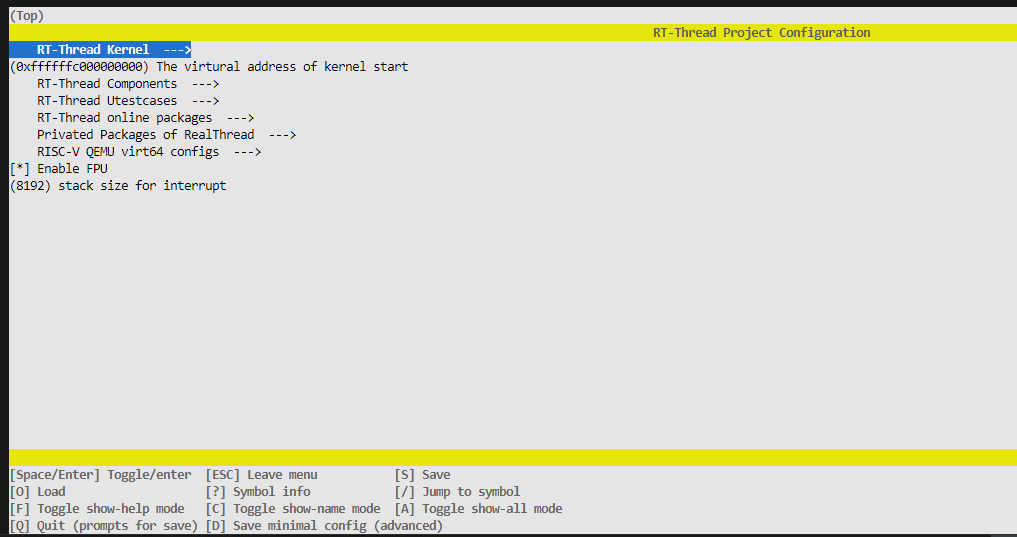

首先進入RT-Thread Kernel配置選項：

開啟RT-Thread Smart選項

4 使能 lwext4 軟件包(不使用ext4文件系統可不選)

基于RT-Thread倉庫的 bsp/xuantie/virt64/c906/ 構建內核鏡像,最終生成rtthread.bin/rtthread.elf ，內核默認支持FAT，若需掛載 ext4 的文件系統，則可添加 lwext4 軟件包，即使能PKG_USING_LWEXT4 ，不使用則可以不選。

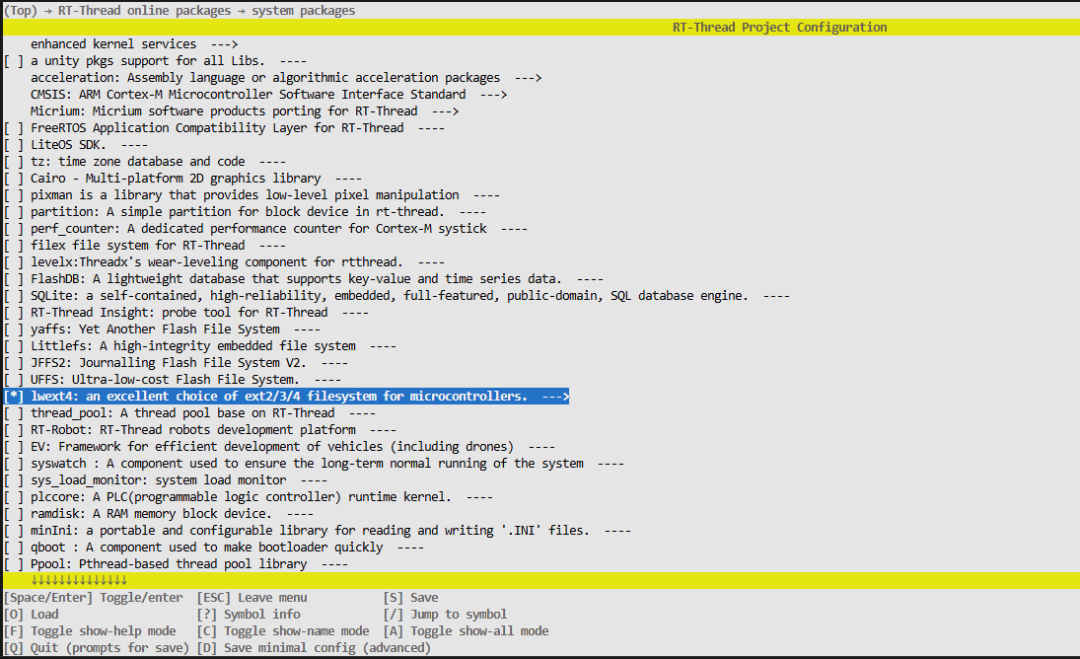

RT-Thread online packages -> systempackages -> lwext4: an excellent choice of ext2/3/4filesystem for microcontrollers

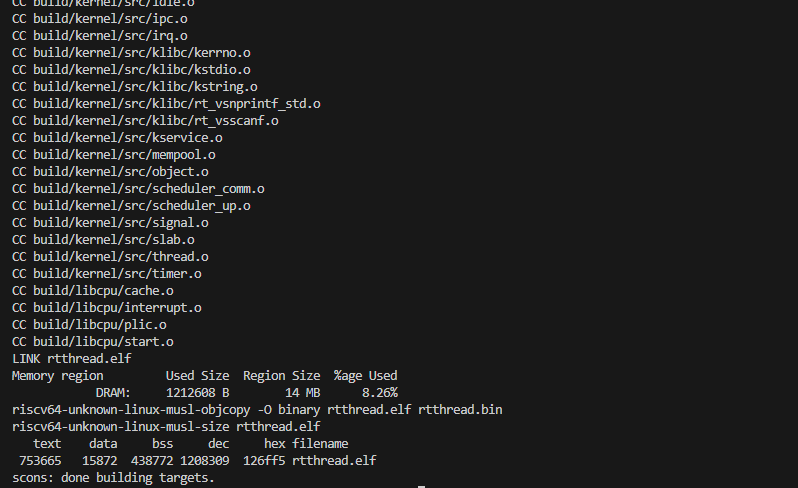

5 Scons編譯

6 制作根文件系統

拉取userapps倉庫：userapps倉庫包含了一些應用程序和配置文件，能夠快速生成根文件系統，并為 RT-Thread 操作系統構建所需的應用程序。

gitclonehttps://github.com/RT-Thread/userapps

在userapps目錄中，將有如下文件：

apps：存放應用程序代碼，包管理文件夾及編譯產物

env.sh：用于配置環境變量

repo：用于管理軟件包的文件夾

執行env.sh腳本配置環境：

sourceenv.sh

拉取工具鏈和編譯根文件系統：為了編譯 xuantie 目標平臺上的代碼，您需要下載并安裝交叉編譯工具

鏈：

cdappsxmake f -a xuantiexmakexmake smart-rootfs

7 生成文件系統鏡像

生成的文件系統需與內核功能匹配。若配置內核時未啟用 EXT4 文件系統，可通過以下命令生成 FAT 格式文件系統，最終在build目錄下生成fat.img文件：

cdbuildmkfs.vfat -C fat.img16M

若內核已啟用 EXT4 支持（即已配置PKG_USING_LWEXT4），可通過以下命令生成 ext4 格式的文件系統鏡像ext4.img：

xmakesmart-image

8 運行RT-Smart

在 QEMU 下運行 SMART 需要三個文件：rtthread.bin（內核文件）、ext4.img 或 fat.img（用戶程序鏡像）和 run.sh（啟動腳本）。

run.sh 位于 bsprt-thread/bsp/xuantie/virt64/c906/ 目錄。

rtthread.bin 編譯內核后與 run.sh 位于同一目錄。

ext4.img 或 fat.img 在生成鏡像后位于 userapps/apps/build/ 目錄。

將上述三個文件放入同一文件夾即可運行 SMART。

運行結果如下：

$bash run.sh ext4.img
OpenSBI v1.4 ____ _____ ____ _____ / __ \ / ____| _ \_ _|| | | |_ __ ___ _ __ | (___ | |_) || || | | |'_ \ / _ \ '_ \ \___ \| _ < | |?| |__| | |_) | ?__/ | | |____) | |_) || |_? \____/| .__/ \___|_| |_|_____/|____/_____|? ? ? ? | |? ? ? ? |_|
Platform Name : riscv-virtio,qemuPlatform Features : medelegPlatform HART Count :1Platform IPI Device : aclint-mswiPlatform Timer Device : aclint-mtimer@10000000HzPlatform Console Device : uart8250Platform HSM Device :---Platform PMU Device :---Platform Reboot Device : syscon-rebootPlatform Shutdown Device : syscon-poweroffPlatform Suspend Device :---Platform CPPC Device :---Firmware Base :0x80000000Firmware Size :323KBFirmware RW Offset :0x40000Firmware RW Size :67KBFirmware Heap Offset :0x48000Firmware Heap Size :35KB (total),2KB (reserved),9KB (used),23KB (free)Firmware Scratch Size :4096B (total),328B (used),3768B (free)Runtime SBI Version :2.0
Domain0 Name : rootDomain0 Boot HART :0Domain0 HARTs :0*Domain0 Region00 :0x0000000000100000-0x0000000000100fffM: (I,R,W) S/U: (R,W)Domain0 Region01 :0x0000000010000000-0x0000000010000fffM: (I,R,W) S/U: (R,W)Domain0 Region02 :0x0000000002000000-0x000000000200ffffM: (I,R,W) S/U: ()Domain0 Region03 :0x0000000080040000-0x000000008005ffffM: (R,W) S/U: ()Domain0 Region04 :0x0000000080000000-0x000000008003ffffM: (R,X) S/U: ()Domain0 Region05 :0x000000000c400000-0x000000000c5fffffM: (I,R,W) S/U: (R,W)Domain0 Region06 :0x000000000c000000-0x000000000c3fffffM: (I,R,W) S/U: (R,W)Domain0 Region07 :0x0000000000000000-0xffffffffffffffffM: () S/U: (R,W,X)Domain0 Next Address :0x0000000080200000Domain0 Next Arg1 :0x000000008fe00000Domain0 Next Mode : S-modeDomain0 SysReset : yesDomain0 SysSuspend : yes
Boot HART ID :0Boot HART Domain : rootBoot HART Priv Version : v1.10Boot HART Base ISA : rv64imafdcBoot HART ISA Extensions : zicntr,zihpmBoot HART PMP Count :16Boot HART PMP Granularity :2bitsBoot HART PMP Address Bits:54Boot HART MHPM Info :16(0x0007fff8)Boot HART MIDELEG :0x0000000000000222Boot HART MEDELEG :0x000000000000b109heap: [0x003404c0-0x043404c0]
\ | /- RT - Thread Smart Operating System/ | \ 5.2.1build Jun13202509:43:352006-2024Copyright by RT-Threadteam[I/utest] utest is initialize success.[I/utest] total utest testcase num: (1)[I/drivers.serial]Using/dev/ttyS0 as default console[W/DFS.fs]mount/ failed with file systemtype: elmfile system initialization done!Hello RISC-Vmsh />/#/#/# lsbin lib proc sbin usrdev lost+found root services varetc mnt run tmp/#

上述便是在玄鐵平臺運行RT-Thread與RT-Smart的使用方法，不需要物理硬件在線即可開發與學習，感興趣的小伙伴行動起來吧！
