CMOS傳感器：光與電的精密舞蹈

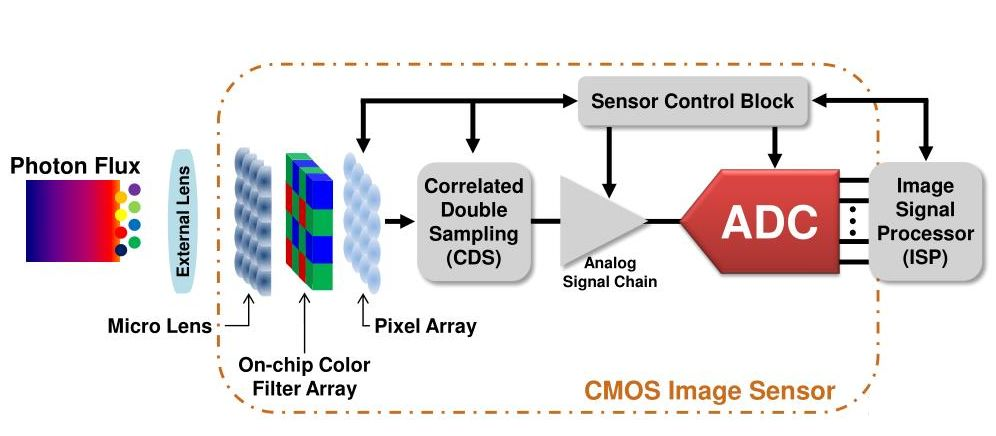

CMOS傳感器是利用半導體工藝將光子轉換為電荷的光電轉換器件。光電轉換過程：光電二極管陣列捕獲光子→生成電子電荷→MOS晶體管轉換為電壓信號→ADC輸出數字圖像。

CMOS傳感器憑借其低功耗、高集成、低成本的三大優勢逐漸替代了CCD傳感器，已廣泛應用于智能手機攝像、安防監控、醫療影像、汽車電子、工業檢測、航天軍工等領域。

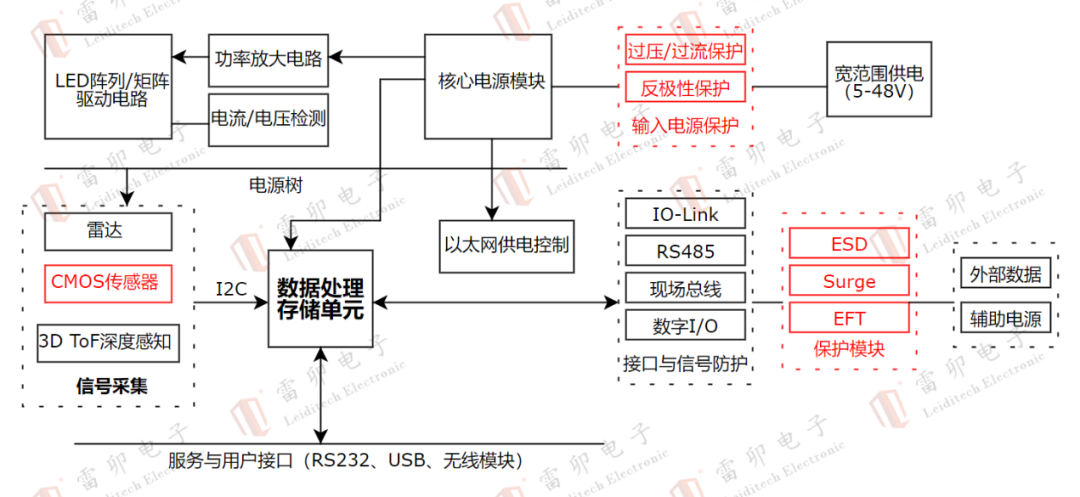

雷卯EMC小哥以工業機器視覺相機常見架構繪制下述框圖：

如上CMOS傳感器的常規應用工業視覺相機的靜電浪涌入侵主要路徑為電源、高速數據接口、觸發信號線。

雷卯電子針對上述關鍵接口推薦的防護方案

輸入電源防護：

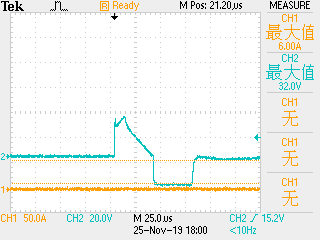

24V工業電源易受雷擊感應浪涌，雷卯推薦TVS LM1K24CA封裝小SMB，低殘壓，VC=35V，可以減小LDO或DC-DC的耐壓成本，保護水平到2KV。過流防護推薦SMD1812系列PTC，反極性保護雷卯推薦采用SK56C（60V、5A）

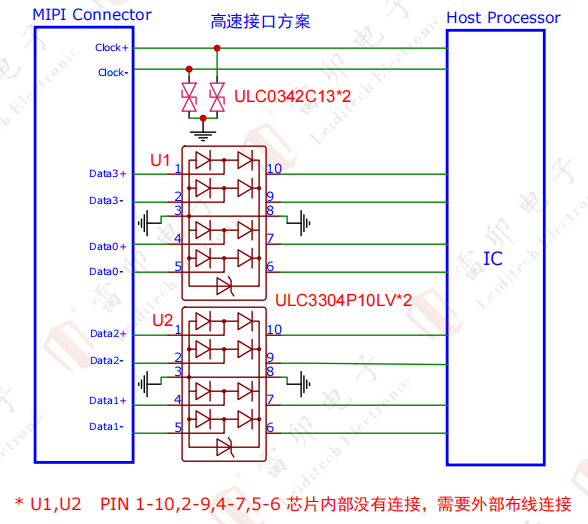

CMOS高速數據接口MIPI CSI-2

MIPI提供2.5Gbit/s的傳輸速度，雷卯采用ESD陣列集成器件ULC3304P10LV防護,寄生電容<0.5pf,?保證信號完整性，滿足IEC61000-4-2，等級4，接觸放電8kV，空氣放電15kV

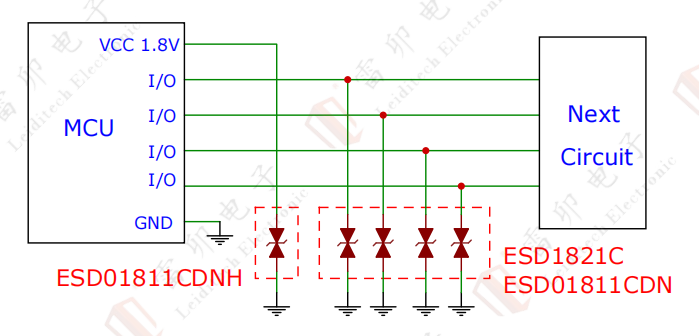

CMOS傳感器供電電源靜電防護

CMOS圖像傳感器通常需要三個具有特定序列的電源軌，分別用于模擬部分、像素部分（或接口部分）以及數字 部分。模擬電源軌的電壓通常為3.3V，像素電源軌（或接口電源軌）的電壓通常為3.3V或1.8V，而數字電源軌 的電壓通常為1.8V或1.2V。

1.2V、1.8V電源雷卯推薦ESD1821C，3.3V電源雷卯推薦ESD0321CW（參數見文末表格）
