1簡介

高精度血糖儀是一款利用電化學法分別測量血液和反應酶產生的直流電流值、交流阻抗和相角，根據測量值計算準確的血糖濃度的儀器。

Holtek高精度血糖儀應用方案采用Holtek BH67F2476/2495 MCU，是專為血糖儀產品設計的高集成MCU。針對血糖儀應用該MCU內建多個相關功能，如：內部參考電壓發生器、內部LDO、24-bit Delta Sigma A/D轉換器、12-bit D/A轉換器、運算放大器及LCD驅動器等，只需少量外圍零件即可廣泛應用于血糖儀產品。內建開關矩陣，支持通過軟件操作變換測量通道，從而適配更多試紙類型，靈活性更高；此外，BH67F2495還內建USB功能，使USB外圍產品的設計更加方便。

2應用領域

本方案「高精度血糖儀」適用高精度血糖儀、二合一血糖血壓機、血紅素測試儀、體脂秤，客戶亦可修改設計拓展應用到其它產品。

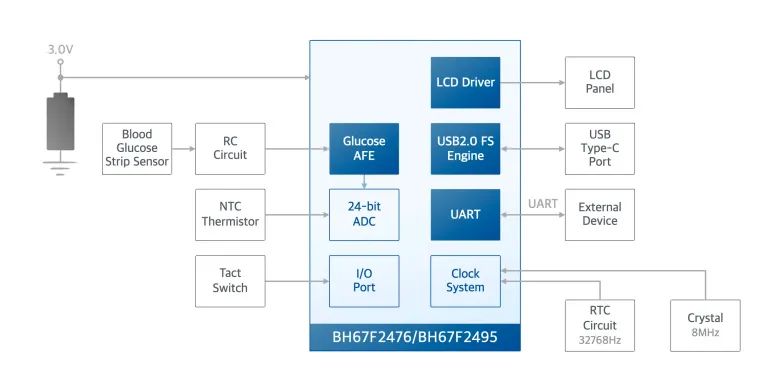

3應用方框圖

高精度血糖儀應用方案圖

4方案特點

電路精簡: 高集成MCU、內建24-bit A/D轉換器、電化學測量AFE及LCD驅動

內建高精度低溫漂穩壓源LDO、DAC、OPA等AFE電路，由硬件直接測量交流阻抗、相角及各種電化學生理參數，并可通過軟件調整放大倍率及各種參數；24-bit A/D轉換器提供高精準度測量功能，實現血壓及體重等測量應用；內建顯示驅動電路可直推LCD 面板。

適配多種試紙：內建開關矩陣，應用靈活

測量引腳(AIx引腳)可以通過軟件操作，靈活地變換測量電路，從而實現對多種試紙的適配。這種靈活性不僅提升了設備的性能和適用范圍，還使得開發者能夠根據不同的檢測需求進行快速調整，極大地方便了實際應用。
