Texas Instruments LMK5C33414AEVM評估模塊 (EVM) 用于LMK5C33414A網絡時鐘發生器和同步器。該評估模塊可用于器件評估、合規性測試和系統原型開發。LMK5C33414A集成了三個數字PLL (DPLL) 和三個模擬PLL (APLL)，環路帶寬可編程。該評估模塊包括用于振蕩器輸入、時鐘輸入和時鐘輸出的SMA連接器，以便器件接口50Ω 的測試設備。板載溫度補償晶體振蕩器 (TCXO) 支持在自由運行、鎖定或保持工作模式對Texas Instruments LMK5C33414A進行評估。使用一臺裝有TICS Pro軟件圖形用戶界面 (GUI) 的PC，通過板載USB微控制器 (MCU) 接口，可以對該評估模塊進行配置。TICS Pro GUI可用于編程LMK5C33414A的寄存器。

數據手冊：*附件：Texas Instruments LMK5C33414AEVM 評估模塊（EVM）數據手冊.pdf

特性

• 三個帶寬可編程數字PLL (DPLL) 和三個小數分頻模擬PLL (APLL)，用來靈活生成時鐘
• DPLL有四個基準輸入，支持hitless切換和保持
• 輸出由BAW驅動的14個輸出時鐘，能處理RMS 50fs以下（12kHz至20MHz）的相位抖動。
• 振蕩器源選擇靈活，用板載TCXO，或從多個引腳布局中選一個用其他XO、TCXO、OCXO或選擇用外部SMA輸入。
• 片上EEPROM用于啟動時鐘自定義配置

應用

• 4G和5G無線網絡
  • 有源天線系統 (AAS)，mMIMO
  • 宏遠程無線電單元 (RRU)
  • CPRI/eCPRI基帶、集中式、分布式單元 (BBU, CU, DU)
  • 小型蜂窩基站
• SyncE（G.8262）、SONET/SDH（Stratum 3/3E、G.813、GR-1244、GR-253）、IEEE-1588 PTP二次時鐘
• 針對112G/224G PAM4 SerDes的抖動清除、漂移衰減和參考時鐘生成
• 光傳輸網絡 (OTN G.709)
• 寬帶固定線路接入
• 工業測試和測量

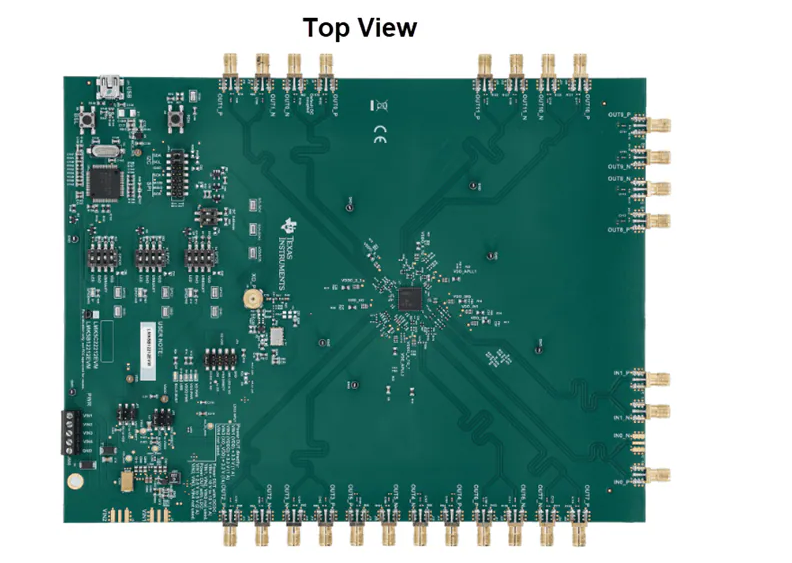

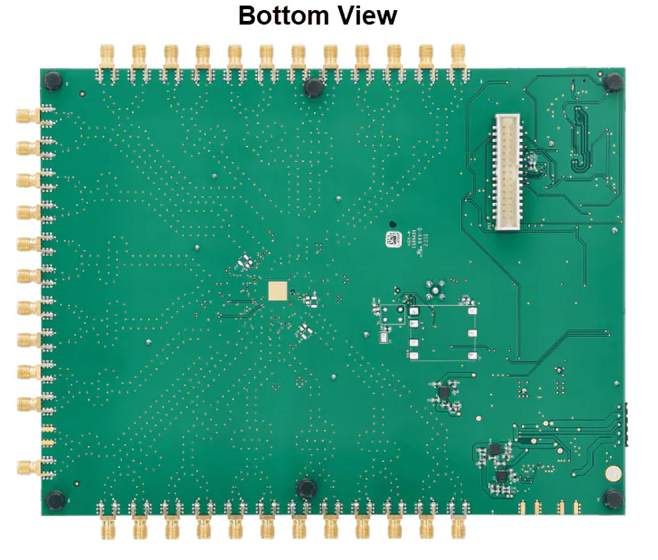

板布局
