TPS54225-Q1 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。TPS54225-Q1 使系統設計人員能夠使用高性價比、低元件數量、低待機電流的解決方案來完善各種終端設備的電源總線穩壓器套件。TPS54225-Q1 的主控制回路使用 D-CAP2? 模式控制，無需外部補償元件即可提供快速瞬態響應。

TPS54225-Q1 還具有專有電路，使該器件能夠適應低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件的工作電壓范圍為 4.5V 至 18V抄送input 和 2 V 至 18 V VIN 輸入電源電壓。輸出電壓可在 0.76 V 至 5.5 V 之間編程。該器件還具有可調節的慢啟動時間和電源良好功能。TPS54225-Q1 采用 14 引腳 HTSSOP 封裝，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54225-q1.pdf

特性

• 適用于汽車應用
• D-CAP2 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V抄送輸入電壓范圍：4.5 V 至 18 V
• 寬 V在輸入電壓范圍：2 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 高效集成 FET 針對低占空比應用
  進行了優化
  • 160 mΩ（高側）和 110 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制
• 電源良好輸出
• 應用
  • 低壓系統的廣泛應用
    • 數字電視電源
    • 高清藍光光盤播放器
    • 聯網家庭終端
    • 數字機頂盒 （STB）

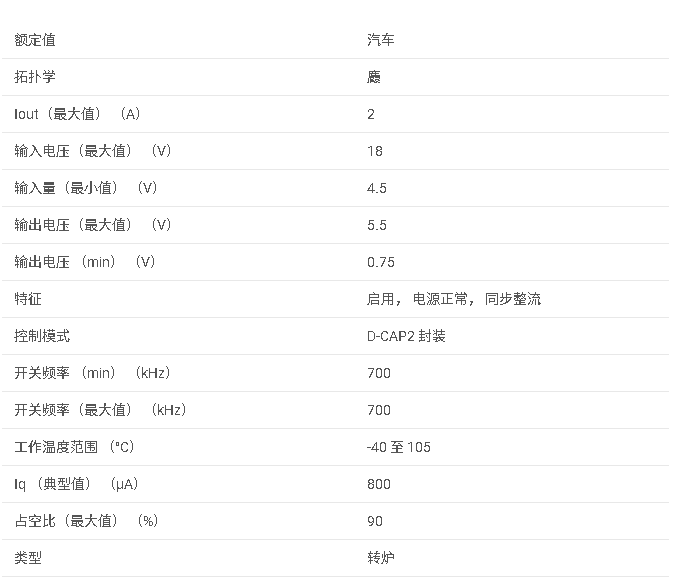

參數

1. 產品概述

TPS54225-Q1 是一款由 Texas Instruments 生產的 2-A 輸出同步 SWIFT 降壓轉換器，專為汽車應用設計。它采用 D-CAP2? 模式控制，提供快速瞬態響應和低輸出紋波，支持陶瓷輸出電容。

2. 主要特性

• ?寬輸入電壓范圍?：2V 至 18V（VIN），4.5V 至 18V（VCC）
• ?寬輸出電壓范圍?：0.76V 至 5.5V
• ?高開關頻率?：700kHz
• ?高效能?：集成 FET，優化低占空比應用，低待機電流
• ?快速瞬態響應?：D-CAP2? 模式控制
• ?多種保護功能?：過流保護、過壓保護、欠壓鎖定、熱關斷
• ?可調軟啟動?：支持預偏置軟啟動
• ?功率良好輸出?：提供功率良好信號

3. 應用領域

• 數字 TV 電源供應
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 功能描述

• ?D-CAP2? 模式控制?：結合恒定導通時間控制和內部補償電路，實現偽固定頻率和低外部組件配置。
• ?軟啟動和預偏置軟啟動?：通過 SS 引腳調整軟啟動時間，防止預偏置啟動時的電流沖擊。
• ?功率良好輸出?：在輸出電壓穩定后提供功率良好信號。
• ?輸出放電控制?：在關斷或保護模式下，通過內部 MOSFET 放電輸出電容。
• ?電流保護?：循環過流限制，防止過流損壞。
• ?過壓和欠壓保護?：監測反饋電壓，防止輸出過壓或欠壓。
• ?熱關斷?：監測結溫，防止過熱損壞。

5. 技術規格

• ?輸入電壓范圍?：2V 至 18V（VIN），4.5V 至 18V（VCC）
• ?輸出電壓范圍?：0.76V 至 5.5V
• ?開關頻率?：700kHz
• ?最大輸出電流?：2A
• ?熱關斷溫度?：典型值為 150°C
• ?軟啟動時間?：可調，通過 SS 引腳和外部電容設置

6. 封裝與訂購信息

TPS54225-Q1 提供 14-pin HTSSOP 封裝，詳細列出了封裝類型、材料、RoHS 狀態、引腳數量和訂購信息。

7. 應用指南與布局建議

文檔提供了詳細的應用指南，包括設計要求、組件選擇（如電感、電容）、布局建議和熱信息。建議遵循布局指南以優化電源性能和熱管理。

8. 設備與支持資源

• 提供 WEBENCH? Power Designer 工具，支持自定義設計。
• 提供詳細的文檔支持和社區資源，包括 TI E2E? 支持論壇。
