Texas Instruments LM5169FEVM評估模塊數據手冊
Texas Instruments LM5169FEVM評估模塊采用LM5169FNGUR，創建穩壓10V輸出，變壓器一次側具有300mA負載能力，開關頻率為750kHz。變壓器的二次側提供10V反射式輸出，提供高達300mA電流。TI LM5169FNGUR是一款同步降壓轉換器，具有集成功率MOSFET、寬輸入電壓范圍、過流保護和精密使能。
數據手冊：*附件：Texas Instruments LM5169FEVM評估模塊數據手冊.pdf
特性
- 寬輸入電壓范圍：20 V至115 V
- 固定軟啟動：3ms
- COT模式控制架構
- 峰值和谷值限流保護
- FPWM模式，用于Fly-Buck功能
- 適用于小尺寸解決方案的WSON封裝
應用
- 通信 – 磚形電源模塊
- 工業電池組 (≥10S)
- 電池組 – 電動自行車/電動踏板車/LEV
- 工廠自動化 – PLC
- 電機驅動器 – BLDC
- 電網基礎設施 – 太陽能
布局

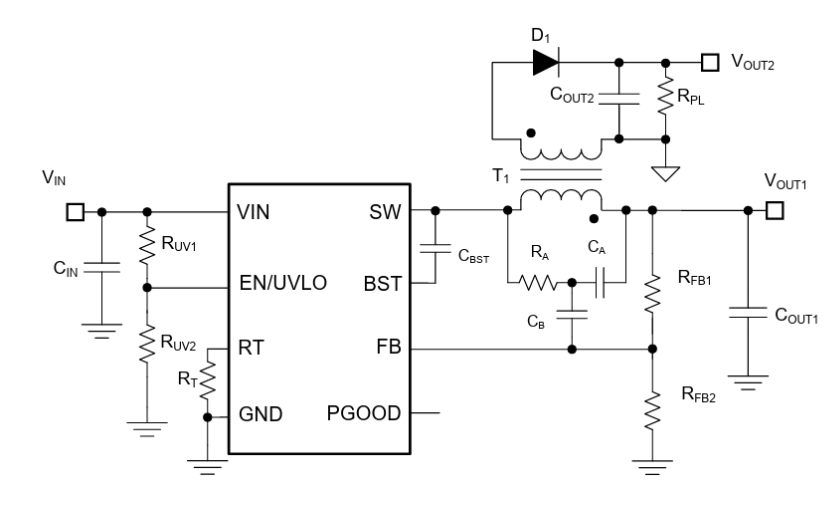

簡化示意圖

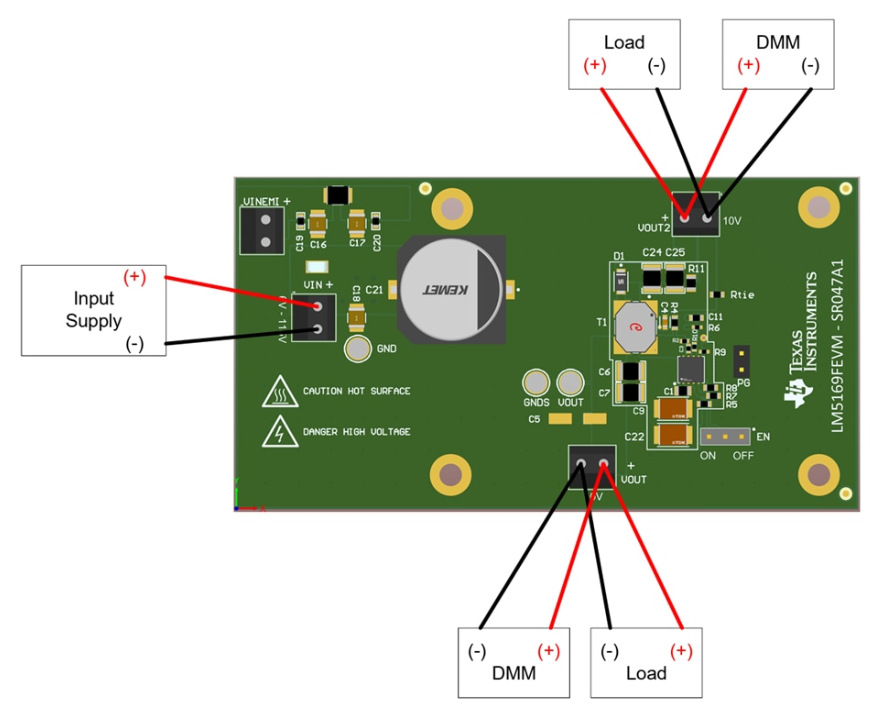

測試設置
