本期目錄

PCI Express (PCIe) 6.0/5.0 ReDriver 信號調節器提升信號質量

適用于 AI 的 PCIe 6.0/5.0 定時解決方案

PCIe 5.0 低損耗信號開關

PCIe 3.0 封包交換器可發揮連接功能最大效益

產品概述如下

PCIe 6.0/5.0 ReDriver 信號調節器提升信號質量

PI3EQX64904、PI3EQX32914、PI3EQX32908 和 PI3EQX32908E 是高性能 ReDriver 信號調節器，設計用于增強各種高速數據產品應用中的信號完整性。這四款器件最高支持 PCIe 6.0，并提供多重通道，優化不同實體媒介的性能。

PI3EQX64904 是四通道 PCIe 6.0 ReDriver 信號調節器，支持數據傳輸率高達 64GT/s。此款調節器具有可編程均衡、輸出擺幅和平坦增益(Flat Gain)，有助于優化不同通道長度和條件下的信號完整性。

PI3EQX32914 是四通道高性能 32Gbps PCIe 5.0 ReDriver 信號調節器，具有可編程均衡、擺幅線性和通過 I2C 控制的平坦增益。此款調節器支持四個 100Ω 差分 CML 數據 I/O，并包含自適應電源管理。

PI3EQX32908/E 是八通道 32Gbps PCIe 5.0 ReDriver 信號調節器，提供線性均衡、輸出擺幅，以及同樣通過 I2C 控制的平坦增益。此器件支持 PCIe 5.0、SAS4、UPI 和 CXL 協議。

以上四款 ReDriver 信號調節器適用于工作站、服務器、個人計算機、網絡、企業服務器和存儲系統。

適用于 AI 的 PCIe 6.0/5.0 定時解決方案

我們提供種類眾多的定時解決方案，包括具備多個輸出和極低抖動的 PCIe 時鐘發生器、用于高速連接的低附加相位抖動 PCIe 時鐘緩沖器，以及超低抖動晶體振蕩器，支持多種電壓選項和寬廣溫度范圍。

PI6CB3320xxA 系列包含 PCIe 6.0 時鐘緩沖器，具有 20、16、13、12、8 和 4 個輸出。該系列緩沖器提供低附加相位抖動 (3fs 至 4fs) 和片上終端，支持靈活的電源管理，適用于高速連接產品應用。

PI6CG33xxxx 系列包括 PCIe 6.0/5.0 時鐘發生器，具有 2、4、6、8 和 19 個輸出，支持 PCIe 5.0 和 4.0 標準。該系列時鐘發生器具有極低抖動 (低至 0.15ps) 和用于 85Ω 或 100Ω 傳輸線的片上終端。

UC 系列包括 PCIe 6.0 超低抖動晶體振蕩器，具有 1.8V、2.5V 和 3.3V 電壓選項。該系列的相位抖動低至 0.07ps，支持高達 125°C 的寬廣溫度范圍。

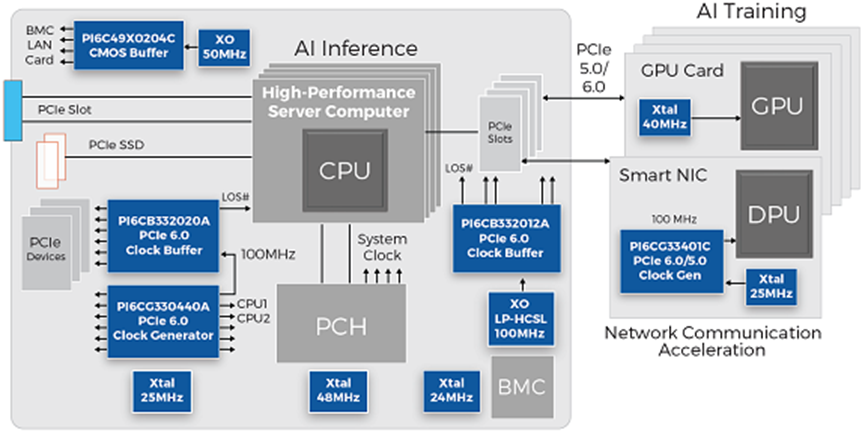

典型方框圖

PCIe 5.0 低損耗信號開關

PI2DBS32212、PI2DBS32412、PI3EQX16612 和 PI3EQX16621 是先進的信號完整性解決方案，用于增強高速數據傳輸。這四款器件支持各種 PCIe 版本，并提供多重通道，優化不同產品應用的性能。

PI2DBS32212 是一款 32Gbps、2 通道 PCIe 5.0 多路復用/解復用開關。此開關具有低插入損耗、低串擾和低回波損耗 (Return Loss) 特性，適用于高速開關，信號衰減極低。PI2DBS32412 是一款 32Gbps、4 通道 PCIe 5.0 多路復用/解復用開關，具有類似特性，針對路由高速差分信號進行優化。

PI2DBS32412E 是 PI2DBS32412 的增強版，提供額外功能，用于改善信號完整性。

PI3EQX16612 是一款 16Gbps、4 通道 PCIe 4.0 解復用 ReDriver 信號調節器。此器件具備可編程均衡、擺幅和平坦增益，通過減少碼間串擾，優化各種實體媒介的性能。PI3EQX16621 是一款 16Gbps、4 通道 PCIe 4.0 多路復用 ReDriver 信號調節器，具有類似的可編程功能，設計用于提升高速接口的信號質量。

上述器件適用于工作站、服務器、個人計算機、網絡、企業服務器和存儲系統中的產品應用，可確保數據傳輸可靠且有效率。

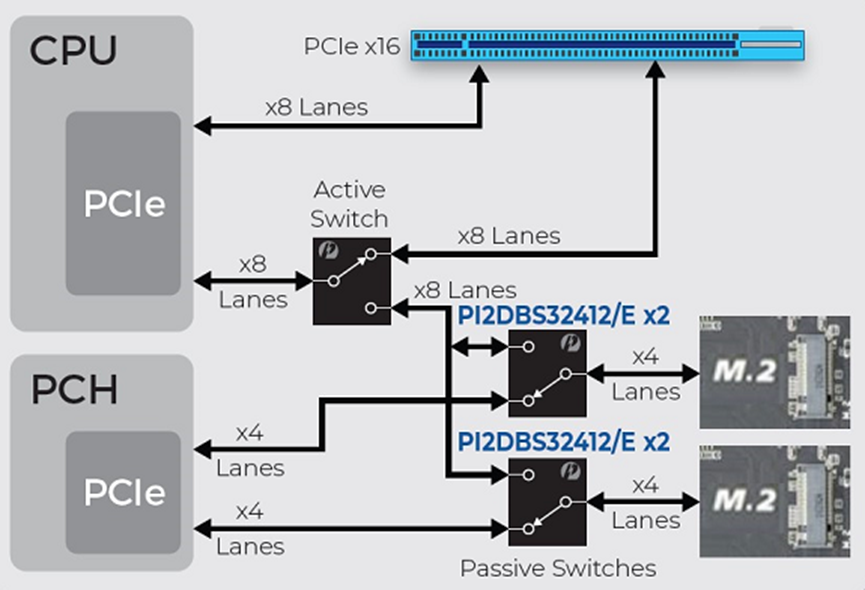

典型方框圖

PCIe 3.0 封包交換器可發揮連接功能最大效益

PI7C9X3G1632GP、PI7C9X3G1224GP、PI7C9X3G816GP 和 PI7C9X3G606GP 是高性能 PCIe 3.0 封包交換器，支持每通道高達 8Gbps 的數據速率，提供先進的錯誤處理功能、低延遲和高帶寬。憑借熱插拔功能和多端口和通道配置，這四款交換器可在網絡、存儲和服務器環境下確保強勁性能。

這四款產品均支持熱插拔功能，可實現動態重新配置并提高系統靈活性。

PI7C9X3G1632GP 是一款 16 端口、32 通道 PCIe 3.0 封包交換器。

PI7C9X3G1224GP 是一款 12 端口、24 通道 PCIe 3.0 封包交換器。

PI7C9X3G816GP 是一款 8 端口、16 通道 PCIe 3.0 封包交換器。

PI7C9X3G808GP 是一款 8 端口、8 通道 PCIe 3.0 封包交換器。

PI7C9X3G606GP 是一款 6 端口、6 通道 PCIe 3.0 封包交換器。

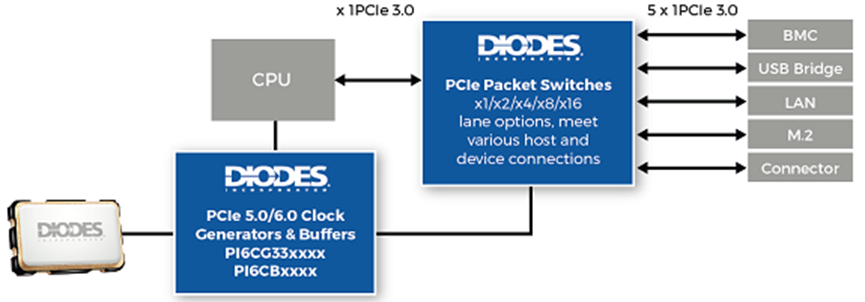

典型方框圖
