TPS6267x 器件是經過優化的高頻同步降壓直流/直流轉換器 適用于小型電池供電應用。TPS6267x 專為低功耗應用而設計，支持 負載電流高達 650mA，并允許使用低成本片式電感器和電容器。

該器件具有 2.3V 至 4.8V 的寬輸入電壓范圍，支持供電應用 由具有擴展電壓范圍的鋰離子電池提供。不同的固定電壓輸出版本是 提供 1.05V 至 2.1V 電壓范圍。TPS6267x 在 6MHz 的穩壓開關頻率下運行，并且 在輕負載電流下進入省電模式，以保持高效率。 整個負載電流范圍。
*附件：tps62675.pdf

PFM 模式通過將靜態電流降低至 17μA （典型值） 來延長電池壽命 在輕負載運行期間。對于噪聲敏感型應用，該器件具有 PWM 擴頻功能 功能提供低噪聲的穩壓輸出，以及低輸入噪聲。這些 特性，結合高 PSRR 和 AC 負載調節性能，使該器件適用于 更換線性穩壓器以獲得更好的功率轉換效率。

特性

• 6MHz 工作頻率時效率為 92%
• 17μA 靜態電流
• 寬 V在范圍從 2.3V 到 4.8V
• 6MHz 穩頻作
• 擴頻、PWM 頻率抖動
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 低紋波輕負載 PFM 模式
• ≥35分貝 V在PSRR （1kHz 至 10kHz）
• 簡單的 Logic Enable 輸入
• 支持外部時鐘存在檢測使能輸入
• 需要三個表面貼裝外部元件（一個 0603 MLCC 電感器，兩個 0402 陶瓷電容器）
• 完整的 0.33mm 以下元件輪廓解決方案
• 總解決方案尺寸 <10 mm^2^
• 采用 6 引腳 NanoFree? （CSP） 超薄封裝，最大高度為 0.4 mm

參數

方框圖

1. 產品概述

• ?產品系列?: TPS6267x
• ?制造商?: Texas Instruments
• ?類型?: 500-mA/650-mA, 6-MHz 高效率降壓轉換器
• ?封裝?: NanoFree?（CSP）超薄封裝，最大高度0.4mm
• ?應用?: 適用于小型電池供電應用，如手機、智能手機、CMOS攝像頭模塊等

2. 主要特性

• ?高效率?: 高達92%的轉換效率
• ?低靜態電流?: 17μA（典型值），有助于延長電池壽命
• ?寬輸入電壓范圍?: 支持2.3V至4.8V的輸入電壓
• ?多種輸出電壓選項?: 提供從1.05V至2.1V的多種固定輸出電壓版本
• ?PFM/PWM模式?: 自動根據負載情況切換工作模式，以維持高效率
• ? 擴頻時鐘（SSM） ?: 降低電磁干擾（EMI）

3. 電氣特性

• ?輸入電壓范圍?: 2.3V至4.8V
• ?輸出電壓范圍?: 多種固定輸出電壓版本可選
• ?最大輸出電流?: 500mA（TPS62671、TPS62674、TPS62679）或650mA（TPS62672、TPS62675、TPS626751、TPS626765）
• ?靜態電流?: 17μA至40μA（取決于工作模式和型號）
• ?關斷電流?: 0.21μA（典型值）
• ?振蕩器頻率?: 約5.46MHz至6.6MHz（取決于型號和負載條件）
• ?輸出電壓調節精度?: ±2%

4. 功能模式

• ?Power Save模式?: 在輕載時自動進入，降低靜態電流和輸出紋波
• ?PWM模式?: 在中等到重載時工作，提供穩定的電壓輸出
• ?模式選擇?: 通過MODE引腳可選擇固定PWM模式或自動PFM/PWM模式
• ?軟啟動?: 限制啟動時的浪涌電流，防止輸入電壓下降
• ?使能控制?: 通過EN引腳控制設備的開啟和關閉
• ?熱關斷?: 當結溫超過140°C時自動關閉，防止過熱損壞

5. 應用與設計

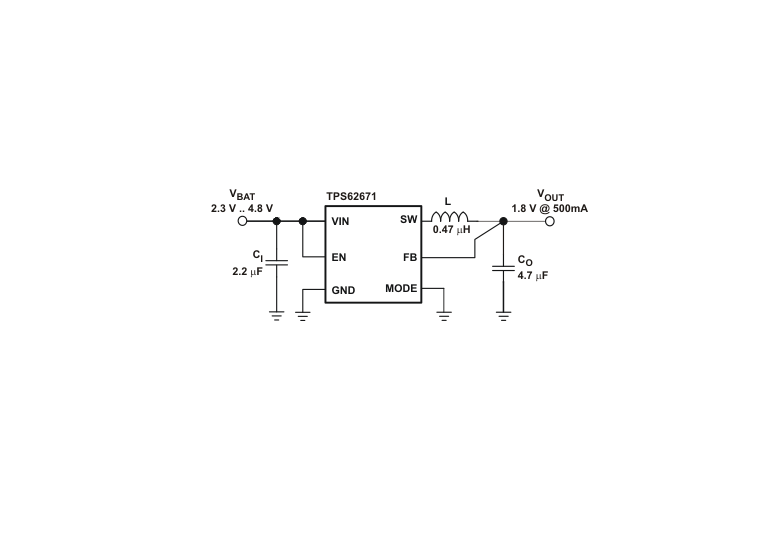

• ?典型應用?: 提供了詳細的典型應用電路圖和設計指南
• ?元件選擇?: 包括電感、輸入電容和輸出電容的選擇建議
• ?布局考慮?: 強調了PCB布局對電路穩定性和性能的重要性

6. 包裝與尺寸

• ?封裝類型?: DSBGA（6引腳）
• ?尺寸?: 1.22mm x 0.85mm

7. 文檔與支持

• 提供了相關技術文檔、工具、軟件和社區資源的鏈接
• 強調了客戶應負責驗證和測試其設計實施，以確保系統功能性
