TPS56221 器件是一款高效率和大電流同步降壓轉換器 設計為在 4.5 V 至 14 V 的電源下工作。該器件可以產生 在高達 25 A 的負載下低至 0.6 V。集成 NexFET? 功率 MOSFET 占地面積小，易于使用。

該器件實現了具有電壓前饋補償的電壓模式控制，該補償 立即響應輸入電壓變化。
*附件：tps56221.pdf

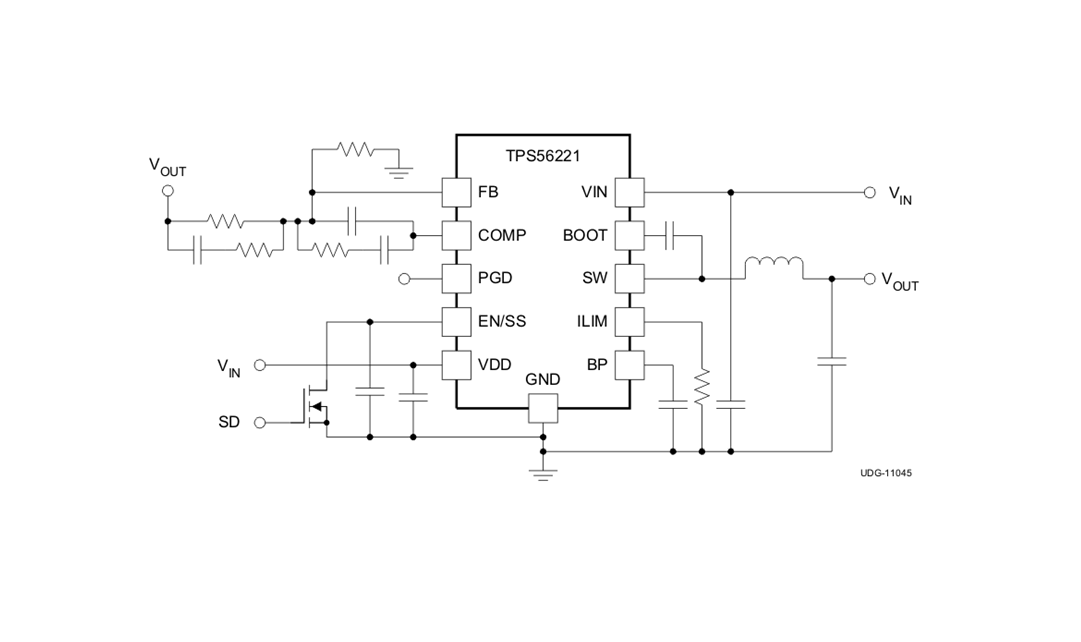

TPS56221采用耐熱增強型 22 引腳 PQFN （DQP） PowerPAD 封裝。

該器件具有多種用戶可編程功能，具有設計靈活性， 包括軟啟動、過流保護 （OCP） 級別和環路補償。OCP 水平 由一個從 ILIM 引腳連接到電路接地的外部電阻器編程。在 初始上電序列，設備進入校準周期，測量 ILIM 引腳，并設置內部 OCP 電壓電平。在運行期間，編程的 OCP 電壓 將電平與低側 FET 導通時兩端的壓降進行比較，以確定 存在過流情況。然后，它進入關斷/重啟周期，直到故障 刪除。

特性

• 4.5V 至 14V 輸入電壓范圍
• 采用 Power Block 技術
• 高達 25A 的輸出電流
• 300 kHz、
  500 kHz 和 1 MHz 的固定頻率選項
• 高側和低側 MOSFET R DS（開） 傳感
• 可編程軟啟動
• 600mV 基準電壓，精度為 1%
• 帶前饋的電壓模式控制
• 支持預偏置輸出
• 熱關斷
• 22 引腳 5mm × 6mm PQFN PowerPAD? 封裝

參數

方框圖

1. 產品概述

?TPS56221?是一款由德州儀器（Texas Instruments）生產的高性能同步降壓（Buck）轉換器，適用于4.5V至14V的寬輸入電壓范圍，能夠提供高達25A的輸出電流。該轉換器集成了Power Block技術和NexFET功率MOSFETs，采用電壓模式控制，并具備多種可編程功能和保護功能。

2. 主要特點

• ?寬輸入電壓范圍?：4.5V至14V。
• ?高輸出電流?：最大可達25A。
• ?固定頻率選項?：提供300kHz、500kHz和1MHz的固定頻率選項。
• ?集成NexFET功率MOSFETs?：減小了解決方案的尺寸并簡化了設計。
• ?可編程軟啟動?：通過外部電容設置軟啟動時間。
• ? 過流保護（OCP） ?：可編程OCP級別，保護電路免受損壞。
• ?熱關斷?：防止因過熱而損壞。
• ?22引腳PQFN封裝?：具有增強的熱性能。

3. 功能模塊

• ?電壓參考?：內部600mV帶隙基準，提供精確的電壓調節。
• ?使能功能?：通過EN/SS引腳控制轉換器的啟動和停止，同時EN/SS引腳還用于軟啟動編程。
• ? 過流保護（OCP） ?：通過ILIM引腳設置OCP級別，保護轉換器免受過流損害。
• ?電源良好（PGD）輸出?：指示輸出電壓是否在正常范圍內。
• ?熱關斷?：當結溫超過145°C時，自動關閉轉換器以防止損壞。

4. 應用領域

• 點負載（POL）電源模塊。
• 高密度DC-DC轉換器，適用于電信和網絡應用。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至14V。
• ?輸出電壓范圍?：低至0.6V。
• ?輸出電流?：最大25A。
• ?開關頻率?：300kHz、500kHz或1MHz（可選）。
• ?效率?：高達95%。

6. 設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：選擇低ESR的陶瓷電容以減小輸出紋波。
• ?布局和布線?：遵循推薦的布局指南，以減小寄生電感和電阻，提高轉換器的性能。
• ?軟啟動電容選擇?：根據所需的軟啟動時間選擇合適的電容值。

7. 封裝與包裝信息

• ?封裝類型?：22引腳PQFN（PowerPAD）封裝。
• ?包裝選項?：提供多種包裝選項，包括卷帶和托盤包裝。
