PW4203 鋰離子電池充電器芯片
PW4203是一款4.5V-22V輸入，最大2A充電，支持1-3節鋰電池串聯的同步降壓鋰離子電池充電器芯片，適用于便攜式應用。可通過芯片VSET引腳選擇1節充電或2節串聯充電3節串聯充電。PW4203集成了頻率800 kHz的同步降壓穩壓器，具有極低的導通電阻，可實現高充電效率和簡單的電路設計。
PW4203具有輸入過壓保護24V，和低壓啟動保護3.9V，還具有輸出VBAT電池充電電壓的過壓保護，輸出短路保護，過溫保護，過流保護，過時間保護。
PW4203還具有過時充電設定，通過C1的電阻容值來編程充電時長，一旦超時，IC將停止充電操作并閉鎖。只有重新插入電源或重新插入電池，才回復正常充電。
芯片5引腳VSET選擇幾節的鋰電池
單節鋰電池，引腳VSET接地GND，輸入電壓4.75V-20V；

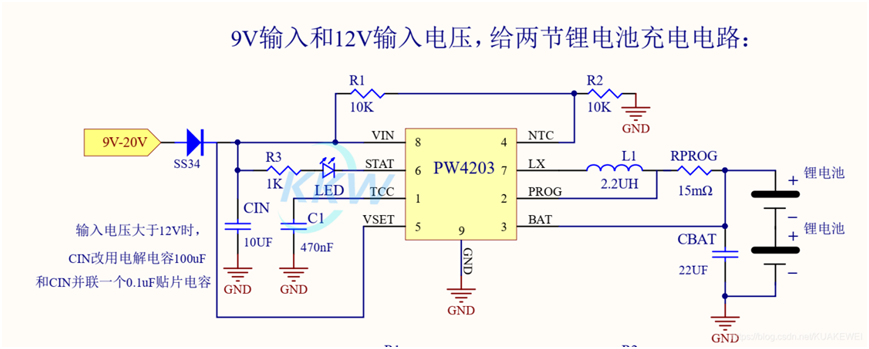

兩節串聯鋰電池，引腳VSET接輸入VIN，輸入電壓需9V-20V；

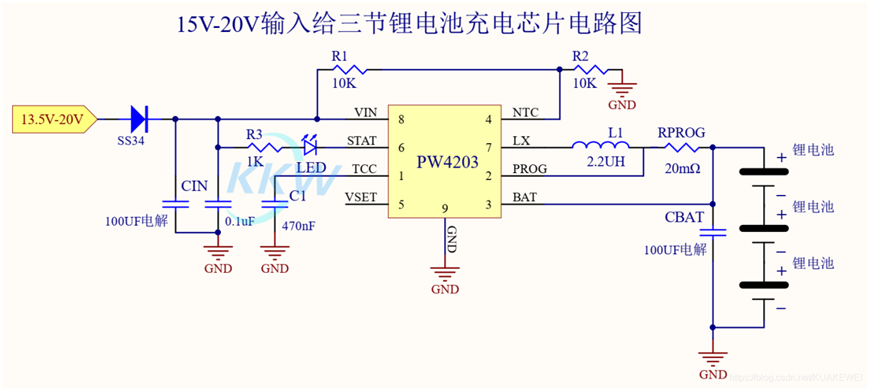

三節串聯鋰電池，引腳VSET不接，NC懸空，輸入需13.5V-20V。
