Texas Instruments UCC33420/UCC33420-Q1 1.5W隔離式DC/DC模塊特性/應用/框圖
Texas Instruments UCC33420/UCC33420-Q1車規級1.5W隔離式DC/DC模塊具有3kVRMS 隔離等級，可為需要具有良好穩壓輸出電壓的偏置電源的隔離電路提供高效隔離電源。TI UCC33420/UCC33420-Q1將變壓器和DC/DC控制器與專有架構相結合，可提供1.5W（典型值）隔離電源和低EMI。
UCC33420/UCC33420-Q1集成了保護特性，能夠提高系統可靠性。該設備還具有使能引腳、故障報告機制和穩壓5.0V（可選裕量輸出電壓為5.5V）。這款TI設備采用微型VSON封裝，高度為1mm（典型值）。
特性
- 高效DC/DC電源模塊，采用集成變壓器技術
- 符合AEC-Q100標準 (UCC33420-Q1)
- 環境工作溫度范圍：-40 °C至+125 °C
- 支持功能安全
- 自適應擴頻調制 (SSM)
- 符合CISPR-25第5類發射標準
- 穩健可靠的隔離柵
- 隔離等級：3kV
RMS - 浪涌能力：6.5kV
PK - 工作電壓：1159V
PK - 200V/nS共模瞬態抑制
- 隔離等級：3kV
- 強大的磁場抗擾度
- 過載和短路保護
- 最大輸出功率：1.5 W
- 輸入電壓：4.5 V至5.5 V
- 5.0V、5.5V穩壓可選輸出電壓
- 熱關斷
- 低浪涌電流軟啟動
- 使能引腳，具有故障報告機制
- 12引腳VSON-FCLF封裝
4.1 mm爬電距離和電氣間隙
- 計劃中的安全相關認證
- 基本隔離，符合DIN EN IEC 60747-17 (VDE 0884-17)
- UL 1577/CSA元器件認可計劃
- 通過UL認證，符合IEC 62368-1和IEC 60601-1終端設備標準
應用
- 高壓電池監控電路
- 用于隔離式電壓和電流傳感器的隔離式偏置
- 用于數字隔離器的隔離偏置
- 用于隔離式RS-485、RS-422和CAN收發器的隔離式偏置
- 用于微控制器 (MCU) 電源的隔離偏置
簡化應用圖

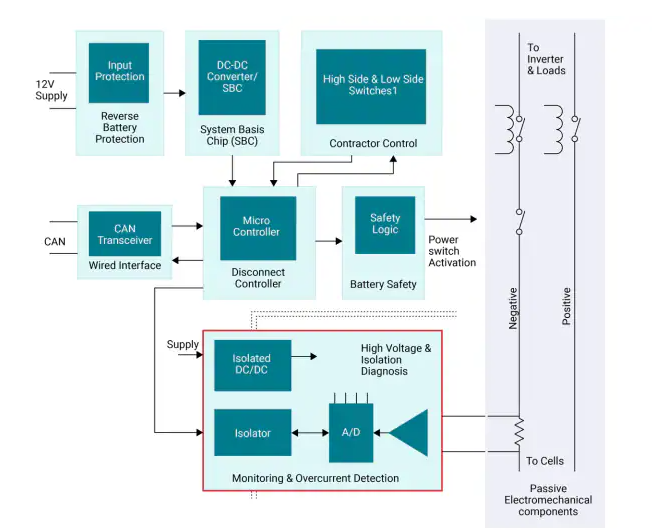

電池斷開系統框圖
