在小家電的復雜電路世界里，電源芯片如同跳動的 “心臟”，為設備穩定運行輸送著關鍵 “能量”。芯茂微的 LP2179A 芯片，以其卓越性能在眾多電源芯片中脫穎而出，從打造迷人卷發的自動電卷棒，到冬日帶來溫暖的電暖風，LP2179A 默默支撐著各類小家電的高效運轉。今天，讓我們深入探索這款芯片的魅力。

一、選型核心參數參考

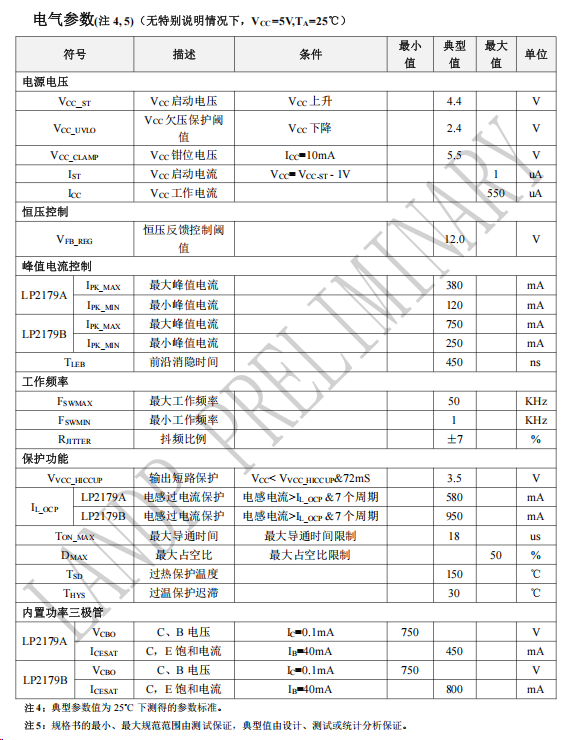

LP2179A 采用 SOP8L 封裝，適用于 85VAC - 265VAC 全電壓輸入，在 12V 輸出、溫升≤40℃條件下，最大輸出電流可達 200mA。其核心參數如下：

輸出特性：固定輸出 12V，恒壓反饋控制閾值典型值為 12.0V ，輸出電壓遵循公式\(V_{0}=V_{FB\_REG}+V_{D3}-V_{D2} \) （其中\(V_{D2}\)為續流管壓降，\(V_{D3}\)為反饋二極管壓降）。通過該公式，工程師能夠精準調節輸出電壓，滿足不同小家電對電壓的嚴苛要求。

保護機制：集成了輸出短路保護（當 VCC<3.5V 且持續 72ms 時觸發）、電感過流保護（閾值為 580mA，持續 7 個周期觸發）、150℃過溫保護以及 VCC 欠壓保護（閾值 2.4V）。這些保護機制就像為芯片穿上了一層堅固的 “鎧甲”，全方位抵御異常工況對芯片的損害。

功耗與效率：待機功耗小于 75mW，啟動電流僅 1μA，工作電流≤550μA 。在全負載范圍內支持 CCM/DCM 模式，出色的功耗控制讓小家電在待機時也能做到節能省電。

二、核心優勢：精簡設計與可靠性能

1. 高集成度，簡化外圍電路

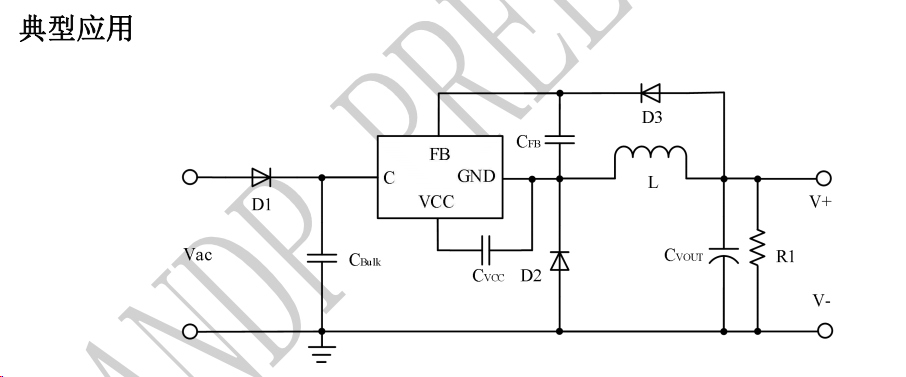

LP2179A 內置 750V 高壓功率管、啟動電路以及峰值電流控制模塊，這一強大的集成特性使得它無需啟動電阻和 CS 采樣電阻。在典型的 Buck 拓撲電路中，僅需 1mH 電感、M7 續流管等基礎元件即可搭建電路。與傳統方案相比，物料成本降低 40% 以上，極大減輕了工程師的設計負擔，同時提高了電路的整體可靠性。

2. 寬壓適配與精準控壓

支持 85VAC - 265VAC 全范圍輸入電壓，無論是在電壓穩定的城市，還是電壓波動較大的偏遠地區，搭載 LP2179A 的小家電都能穩定運行。芯片通過 FB 腳反饋精準控制輸出電壓，并配合 PFM 調制技術，在全負載范圍內都能保持優異的負載調整率，確保輸出電壓的穩定，為小家電的穩定工作提供堅實保障。

3. 多重保護，提升系統安全性

除常規的短路、過流保護外，芯片還集成了 VCC 鉗位（5.5V）和過溫保護遲滯（30℃）功能。在自動電卷棒使用過程中，如果用戶不小心堵住了散熱孔，導致芯片溫度過高，過溫保護功能將迅速啟動，避免芯片因過熱而損壞；當電暖風的電路出現短路故障時，短路保護功能立即響應，防止電路燒毀，全方位守護用戶的使用安全。

4. 低功耗與 EMI 優化

空載時，LP2179A 自動切換至最小峰值電流（120mA）和最低頻率（1kHz），待機功耗小于 75mW，符合當下節能環保的趨勢。同時，通過優化功率環路設計（建議面積 < 1cm2）和內置抖頻技術（±7%），有效降低了電磁干擾。在家庭環境中，多臺電子設備同時使用時，搭載 LP2179A 的小家電不會對其他設備產生干擾，確保家庭電子設備和諧共處。

三、典型應用場景：聚焦小家電與白色家電

1. 小家電電源
在小家電領域，LP2179A 應用極為廣泛。以自動電卷棒為例，其穩定的 12V 輸出電壓能夠精準控制加熱元件的溫度，幫助用戶輕松打造出理想的卷發效果。在使用過程中，LP2179A 的多重保護機制確保了設備的安全運行，即使在長時間使用導致溫度升高的情況下，過溫保護功能也能及時介入，避免設備損壞。此外，對于加濕器而言，LP2179A 的寬壓特性可適應全球不同地區的電網電壓，低功耗設計則減少了設備在待機狀態下的能耗，為用戶節省電費。空氣炸鍋同樣受益于 LP2179A，其高效穩定的電源供應保證了炸鍋內的加熱元件和電機等部件協同工作，為用戶烹飪出美味健康的食物。

2. 白色家電控制模塊
在白色家電方面，LP2179A 為微波爐、洗衣機的控制面板提供穩定可靠的電源。在微波爐中，面對復雜的加熱、解凍等工作模式，LP2179A 能夠穩定供電，確保控制面板的各項功能正常運行。其 EMI 優化設計有效減少了對微波爐內部其他控制芯片的干擾，保證了微波爐整體運行的穩定性。對于洗衣機而言，在頻繁的電機啟動、停止等復雜工況下，LP2179A 憑借自身出色的性能，保障了控制面板與電機等部件之間的穩定通信，使洗衣機能夠按照用戶設定的程序精準運行。

3. 智能設備輔助電源
在智能設備領域，LP2179A 也發揮著重要作用。以智能門鎖為例，其 1μA 的啟動電流支持設備快速喚醒，當用戶攜帶鑰匙靠近門鎖時，LP2179A 能夠迅速為門鎖的控制電路供電，實現快速解鎖。同時，短路保護功能可有效防止外接線路因意外短路而引發的安全隱患，保障用戶的財產安全。對于安防攝像頭而言，LP2179A 提供的穩定 12V 電源，確保了攝像頭在日夜不間斷工作過程中的畫面清晰、傳輸穩定，為家庭安全保駕護航。
四、選用理由：適配中小功率場景的高性價比之選

1. 成本優勢
精簡的外圍元件搭配編帶包裝（4000 顆 / 盤），使得 LP2179A 在批量生產時具有顯著的成本優勢。對于小家電生產企業而言，降低了采購成本和裝配成本，提高了產品的市場競爭力。

2. 設計友好
無需復雜的調試過程，在 PCB 布局時，工程師只需注意將 VCC 電容（1μF/10V）緊靠芯片引腳，并增大 C 腳鋪銅面積以實現良好散熱，即可完成設計。這大大縮短了產品的研發周期，提高了企業的研發效率。

3. 可靠性驗證
LP2179A 芯片的工作結溫范圍為 - 40℃ - 150℃，ESD 防護 > 2kV，經過了嚴苛的環境測試。無論是在寒冷的北方冬季，還是炎熱潮濕的南方夏季，搭載 LP2179A 的小家電都能穩定運行，適合長期運行的家電設備使用場景。

五、選型注意事項
若需要更大輸出電流（≤300mA），可選用同系列的 LP2179B 。不同的應用場景對電流需求不同，工程師可根據實際情況靈活選擇。
在續流管的選擇上，建議在 12V/200mA 場景下選用 ES1J，輸出電容需 > 150μF/16V 以有效抑制紋波，確保電路穩定運行。正確選擇外圍元件是發揮芯片最佳性能的關鍵。

采購渠道方面，可通過聯系芯茂微授權代理-粵華信科技，確保購買到正品芯片，并能獲得專業的技術支持。

LP2179A 以 “高集成、低功耗、強保護” 為核心優勢，在中小功率家電電源設計中，完美平衡了性能與成本，是替代傳統分立方案的理想選擇。無論是追求高效穩定電源的小家電制造商，還是致力于提升產品品質的工程師，LP2179A 都值得納入選型考量范圍，助力開啟小家電電源設計的新篇章。
