引言

在嵌入式GUI開發領域，圖形界面的渲染性能直接決定了用戶體驗的流暢度與產品競爭力。針對i.MX RT系列的開發需求，恩智浦在2025年隆重推出全新的性能優化方案- GUI xTurbo技術，并在GUI Guider V1.9.1及以后版本工具中支持基于該技術方案不斷衍生出來的最新成果。

該技術方案旨在將恩智浦在GUI領域深耕多年的經驗，結合自身的MCU控制器IP底層技術，轉化為能夠顯著提升用戶GUI顯示體驗的解決方案。而此次更新將包含首個優化成果VeloRender方案，旨在革新底層渲染機制來顯著提升GUI的性能表現,本文將以i.MX RT1060-EVKC為例介紹該方案，并指導開發者快速體驗優化效果。

優化LVGL渲染效能核心機制

全新的GUI xTurbo-VeloRender通過優化改進LVGL的底層渲染機制，使得其在I.MX RT系列硬件上能夠最大化利用CPU的全部渲染能力，顯著的提升了GUI的平均幀率。

實測效果：在i.MX RT1060-EVKC平臺（主頻600MHz）上，優化后LVGL Benchmark基準測試多項結果幀率提升超50%(例如Multiple Rectangles, 從60FPS到92FPS，提升超53%).

新增模板：可視化性能對比工具

為直觀展現優化效果，V1.9.1版本新增兩大演示模板：

1. LVGL Benchmark

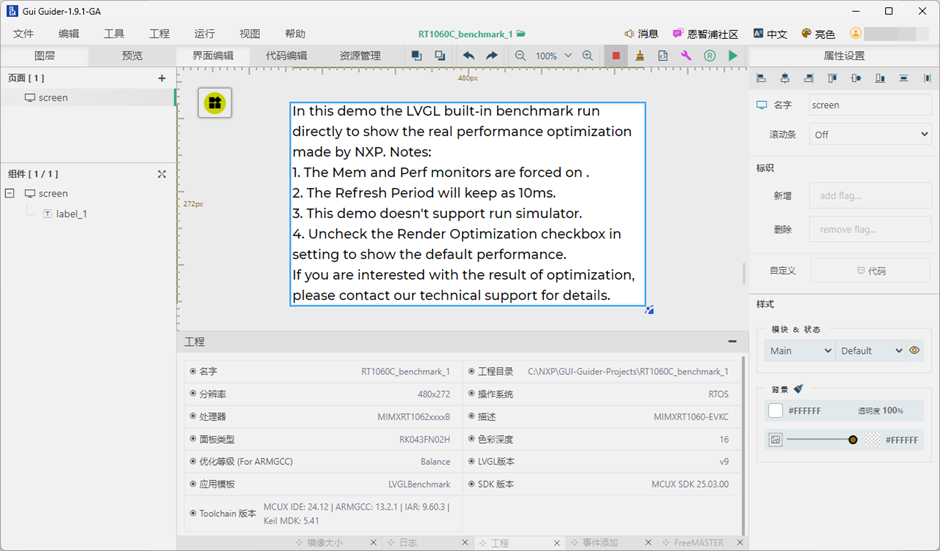

模板功能：使用來自LVGL庫的原始基準測試代碼展示了渲染性能優化機制，提供了可供用戶橫向?qū)Ρ鹊臏y試用例。當用戶在開發板上運行此應用時，16個不同的測試用例比如多圖片旋轉，多文本顯示等會依次運行，全部測試跑完后展示每一項測試的平均CPU負載，平均FPS，以及平均渲染時間。

注意事項：該應用模板只支持在開發板上運行，在PC端運行模擬器只顯示用以占位的項目提示文本。優化功能集成在預編譯的靜態庫里，相關參數（如屏幕刷新周期、性能與內存監控器等）已固化，不可修改。

2. Flashing Images

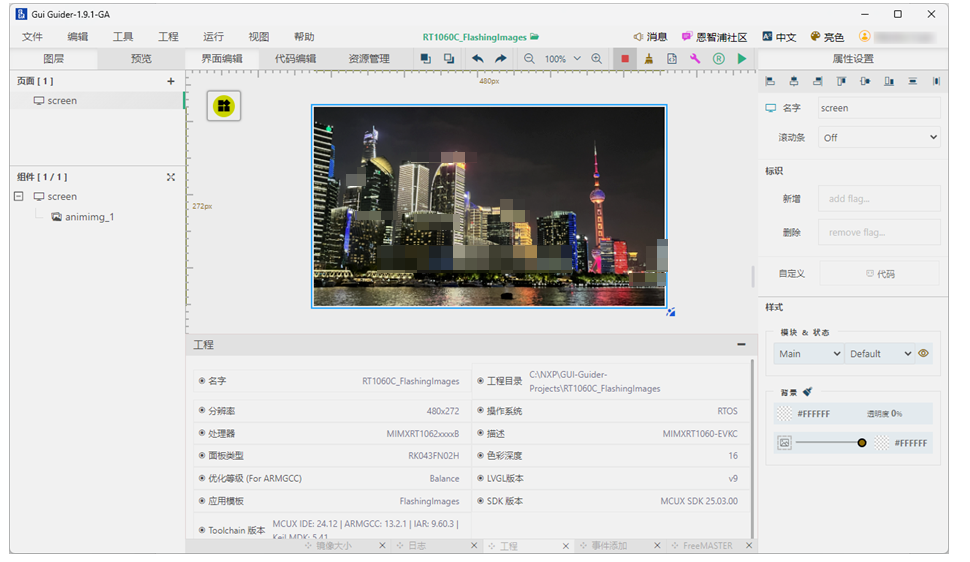

模板功能：通過快速切換8張全屏尺寸（480*272）的圖片來展示CPU的渲染性能，用戶可以直觀感受i.MX RT1060-EVKC的圖片渲染性能以及優化后的提升。

注意事項：優化功能已集成在預編譯的靜態庫里，相關參數（如屏幕刷新周期、性能與內存監控器等）已固化，不可修改。

操作指南：三步啟用渲染優化

Step 1 -創建工程

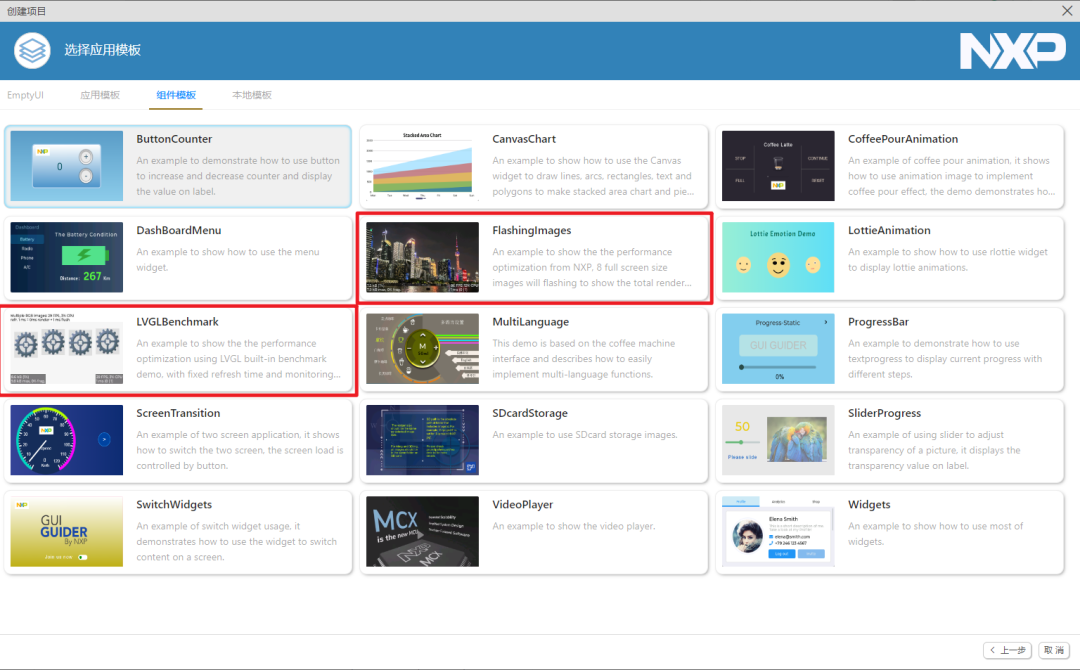

在GUI Guider中新建LVGL V9工程，選擇"i.MX RT: IMXRT1060-EVKC"，在應用模板的“組件模板”中可見新增的LVGLBenchmark與FlashingImages應用模板,選擇想要體驗的模板創建新工程。

Step 2 -配置優化開關

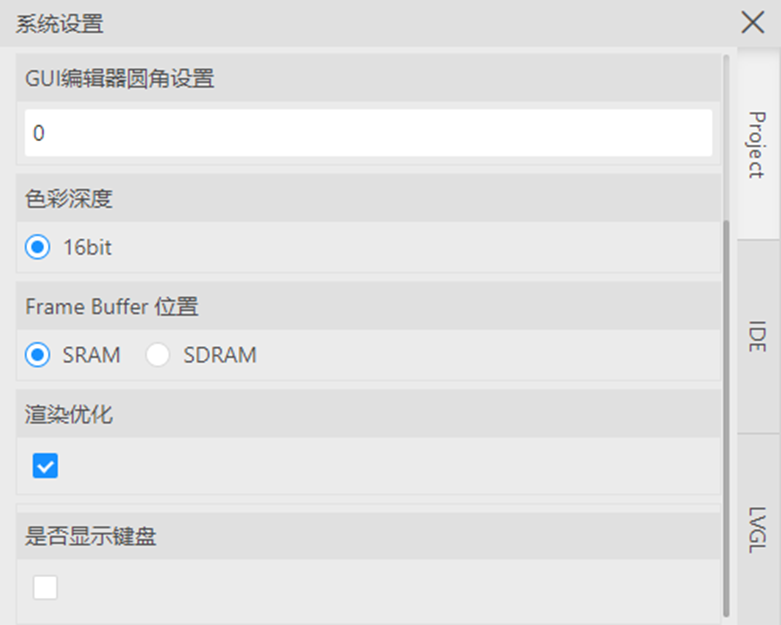

工程創建成功后進入"工程->系統設置"，在Project配置頁中勾選"渲染優化"選項即可使能相應的性能優化。

注意：每次切換該選項后都需要重新生成代碼來得到正確的工程配置。

Step 3 -編譯驗證

點擊"生成代碼"生成工程，選擇任意Toolchain（MCUXpresso, Keil, IAR）編譯并燒錄至開發板，重啟開發板后應用會自動運行。LVGL Benchmark可在所有測試跑完后讀取全部結果，F(xiàn)lashing Images可通過右下角的性能監控器查看實時CPU負載和渲染用時。

GUI xTurbo-VeloRender渲染優化開啟和關閉效果，以Flashing Images模板為例：

技術支持與資源獲取

若您對該項性能優化的結果感興趣，或者在實際測試中遇到任何問題，請聯系本地的恩智浦銷售或技術支持團隊。

結語

GUI Guider的持續迭代體現了恩智浦對嵌入式圖形開發生的深度投入，此次GUI xTurbo的推出更是釋放I.MX RT系列的硬件潛能，并且未來GUI xTurbo還會持續引入更多的性能優化機制，助力Smart HMI開發。歡迎開發者下載最新版本體驗，開啟流暢視覺交互新篇章。
