Texas Instruments TMUXHS4512 2:1多路復用器/1:2解復用器開關是與協議無關的高速雙向無源開關，采用復用或解復用兩種配置。這些開關具有低導通電阻和低I/O電容，可在13GHz時實現差分通道的典型高帶寬。TMUXHS4512開關支持高達20Gbps USB4、Thunderbolt3/4和DisplayPort 1.4/2.1（高達UHBR20）。 TMUXHS4512開關采用40引腳、3mmx6mmx0.4mm WQFN封裝，溫度范圍為-40°C至125°C。典型應用包括游戲、家庭影院、娛樂、電視、醫療設備、航空航天、國防、無線基礎設施和電子銷售點（EPOS）。

數據手冊：*附件：Texas Instruments TMUXHS4512 2比1多路復用器；1比2解復用器開關數據手冊.pdf

只要單端信號不違反VP-N_ABMAX參數，高速通道即可支持差分信號和單端信號傳輸。這些器件包括5v容限邊帶通道、1.2V、1.8V和3.3V控制邏輯、1.8V單電源電壓和500μA低有源功率。

特性

• 支持高達20Gbps的USB4和高達UHBR20的DisplayPort 1.4/2.1
• 數據速率支持高達20Gbps
• 高速路徑支持0V至1V共模電壓范圍
• 高速數據引腳RON 低至8.8Ω（典型值）
• -3dB差分帶寬（13GHz），用于高速數據引腳
• 10GHz時出色的動態特性：
  • 插入損耗：-2.5 dB
  • 回波損耗：-13 dB
  • -30dB串?dāng)_
• 所有邊帶信號均可通過高達1.8V電平，并可耐受5.5V電壓
• 支持1.2V、1.8V和3.3V控制邏輯
• 1.8 V單電源電壓
• 低500μA有源功耗和2μA待機功耗
• IOFF 保護，可防止電源軌故障（VCC = 0V）時漏電流
• 溫度范圍：-40 °C至125 °C
• 40引腳、3mmx6mmx0.4mm腳距WQFN封裝

應用

• 個人電腦和筆記本電腦
• 游戲、家庭影院和娛樂以及電視
• 數據中心和企業計算
• 醫療應用
• 測試和測量
• 工廠自動化和控制
• 航空航天與國防
• 電子銷售點 (EPOS)
• 無線基礎設施

簡化用例

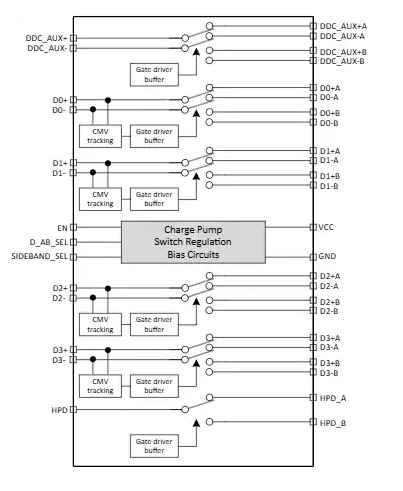

功能框圖
