浮動式電流驅動集成電路的核心原理是通過?自舉懸浮電源?實現高側開關管的驅動，解決傳統驅動電路因接地問題導致的無法直接供電的難題。

在半橋、Buck等拓?fù)浣Y(jié)構中，高側開關管的源極（S極）與輸入電源的地之間存在電壓差，導致無法直接用常規電源驅動。懸浮驅動通過自舉電容和二極管在高壓側形成浮動電源，當高側開關管需要開通時，通過電容放電為其提供驅動能量。

技術要點：

電平位移?：通過內部電路將控制信號電壓抬高至高于輸入電源的電平。

懸浮地設計?：使驅動電路的參考地與主電路地隔離，避免共地干擾。

保護機制?：包含過流檢測、欠壓封鎖等功能，防止橋臂直通或器件損壞該技術廣泛應用于高壓、高頻開關電源場景，如半橋變換器、同步整流Buck電路等。

浮動式電流驅動集成電路-DT3100

工采電子代理韓國Wellang的LED驅動芯片 - DT3100是一個浮動電流驅動器IC，用于調節流經LED串的電流。DT3100的應用與LED串串聯或并行配置。DT3100可以作為電壓控制的電流源、電流調節器或截止器工作。適用于采用周期性交流電壓源的應用。PCB的布局也非常靈活，以滿足各種形狀的要求。特別適用于替代白熾燈和線性型熒光燈。DT3100提供了CS和VS針腳之間短路的關鍵保護功能，以保護LED串和DT3100本身不被燒壞。DT3100有SOT-89-3L軟件包。

DT3100監控CS和VS引腳之間的電壓、VCS-VS，以確定短路情況。如果VCS-VS低于200 mV，DT3100將該狀態判定為短路，并將其驅動電流調節為50 mA，以保護LED串和DT3100自身不被燒壞。

當DT3100的溫度上升到160 oC時，就滿足了過溫保護條件。然后DT3100將其驅動電流調節為35 mA，溫度滯后為70℃。在下一個交流循環中恢復溫度滯后，因此，驅動電流恢復到由RCS電阻確定的電流。

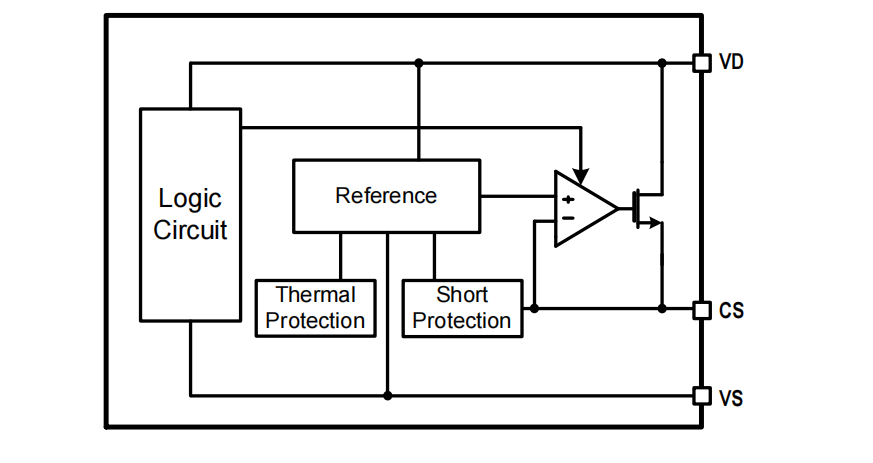

結構圖：

結構圖

LED驅動芯片 - DT3100的特性：

LED的浮動電流驅動器IC照明

大電流驅動能力：較大150 mA

無電解電容器，電感器元件

高功率因素

低總諧波失真

柔性PCB布局

與三角形調光兼容

短路保護

熱防護

LED驅動IC - DT3100的應用：

交流LED燈應用

燈泡/燈管/筒燈/吸頂燈/平板LED照明

韓國Wellang在LED驅動領域深耕多年，是該領域的佼佼者，想了解更多LED驅動芯片技術應用，請登錄工采網進行咨詢。
